Виды
Существует три вида отображения масштаба:
- Численный масштаб. Он записывается, как деление. Первая цифра — делитель. Она всегда представлена единицей, а вторая цифра, называемая в математической функции, делимым — число, показывающее, во сколько раз уменьшили размеры для изображения на карте. Например, 1:100 000 означает, что расстояния на плане местности уменьшены в 100 000 раз по сравнению с их реальной протяженностью. 1 см на карте — это 100 000 см или 1 км на местности. Чем меньше число в делителе, тем меньше увеличение объекта, и, следовательно, тем крупнее масштабируемая территория или объект. Увеличенное масштабирование допускается для относительно небольших объектов, и позволяет изобразить их крупными, а карту сделать более наглядной. Оно используется в составлении топографических карт для изображения небольших территорий, в проектировании строительных объектов, интерьерных или ландшафтных дизайнов.
- Именованный масштаб получил свое название потому, что он записывается словами и по сути расшифровывает значение первой записи. Именованный масштаб показывает, сколько метров или километров соответствует одному сантиметру на плане. Например, карта выполнена в масштабе: в 1 см — 300 м. Это означает, что расстояние 300 м на местности соответствует 1 см на карте.
| Масштаб | Как записывается |
| Численный | 1:10 000 |
| Именованный | В 1 см 10 000 см — 100 м |
- Графический масштаб. Этот вид масштабирования делится на два подвида: линейный и поперечный.
Линейный подтип изображается как линия, разделенная на равные отрезки. Эта часть называется основанием. Слева от нуля каждая часть делится на более мелкие отрезки для повышения точности измерений.
При чтении линейного масштаба используется пропорциональный циркуль. С его помощью измеряется на карте отрезок между нужными объектами, и переносится на линейный масштаб.
Второй вид графического масштаба — поперечный.
Он используется для составления более подробных топографических планов. Поперечный масштаб представляет собой сетку, в которой пересекаются горизонтальные, вертикальные и наклонные линии. При помощи циркуля определяют длину рек, горных хребтов и дорог.
Для более полного представления о размерах территории, изображенной на карте, на нее наносят все три варианта масштабирования.
| Вид | Как выглядит | Что показывает | Для чего применяется |
| Численный | В виде дроби | Величину | Для определения величины |
| Именованный | Слова | Во сколько раз уменьшены размеры | Для краткой записи |
| Линейный | Деления на отрезки | Расстояния на местности, соответствующие делениям | Для определения расстояния циркулем |
Масштаб карты указывается в ее углу, в легенде. Здесь под легендой подразумевается список используемых обозначений и их толкование.
Что такое масштаб в географии
До восемнадцатого века карты большинства регионов нашей страны выполнялись в виде простых чертежей, без указания размеров и возможности математического расчета расстояния. Так продолжалось до конца XVII века. Петр Первый, заинтересованный географией, при помощи треноги произвел замер реки Дон во время войны с турками.
В дальнейшем карты России стали составлять с учетом достаточно строгих правил, чтобы любой мог прочитать чертеж. Впоследствии такие чертежи стали называть географическими картами – т. е. чертежами, выполненными в соответствии с координатами и масштабным корректированием, а объекты на них стали обозначать специальными символами.
Определение в географии такое: в переводе с немецкого «мерная палочка». Поскольку карта – это чертеж местности, то при ее вычерчивании (либо съемке) расстояние уменьшают в несколько раз.
Другими словами масштабирование в географии показывает кратность уменьшения графического изображения и расстояния на нем относительно снимаемой местности.
Измерение расстояний и определение площадей по топографической карте, численный, линейный и поперечный масштаб.
Чтобы произвести измерение расстояний потопографической карте, пользуются численным, линейным или поперечным масштабом. Расстояния между точками на топографической карте обычно измеряются циркулем-измерителем или курвиметром.
Численный масштаб топографической карты.
Это масштаб карты выраженный дробью, числитель которой – единица, а знаменатель – число, показывающее степень уменьшения на карте линий местности. Чем меньше знаменатель масштаба, тем крупнее масштаб карты. Подпись численного масштаба на картах обычно сопровождается указанием величины масштаба – расстояния на местности (в метрах или километрах), соответствующего одному сантиметру карты.
Например 1:50 000 – в 1 сантиметре 500 метров. Величина масштаба в метрах соответствует знаменателю численного масштаба без двух последних нулей. При определении расстояния с помощью численного масштаба линия на карте измеряетсялинейкой, полученный результат в сантиметрах умножается на величину масштаба.
Линейный масштаб топографической карты.

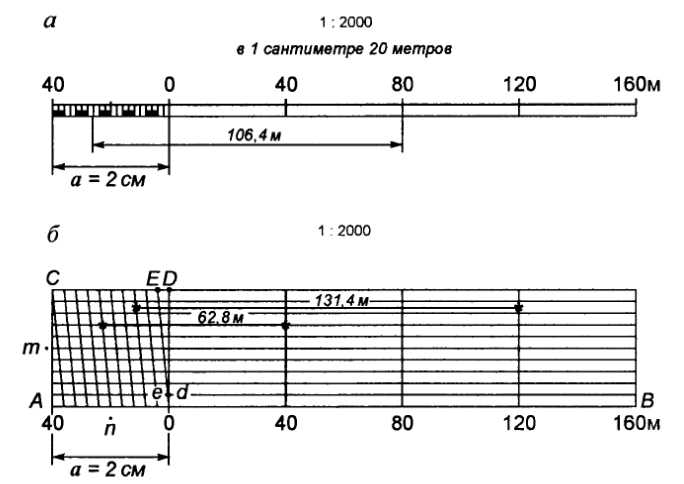

Линейный масштаб – графическое выражение численного масштаба. Он представляет собой прямую линию, разделенную на определенные части, которые сопровождаются подписями, означающими расстояния на местности.
Поперечный масштаб топографической карты.

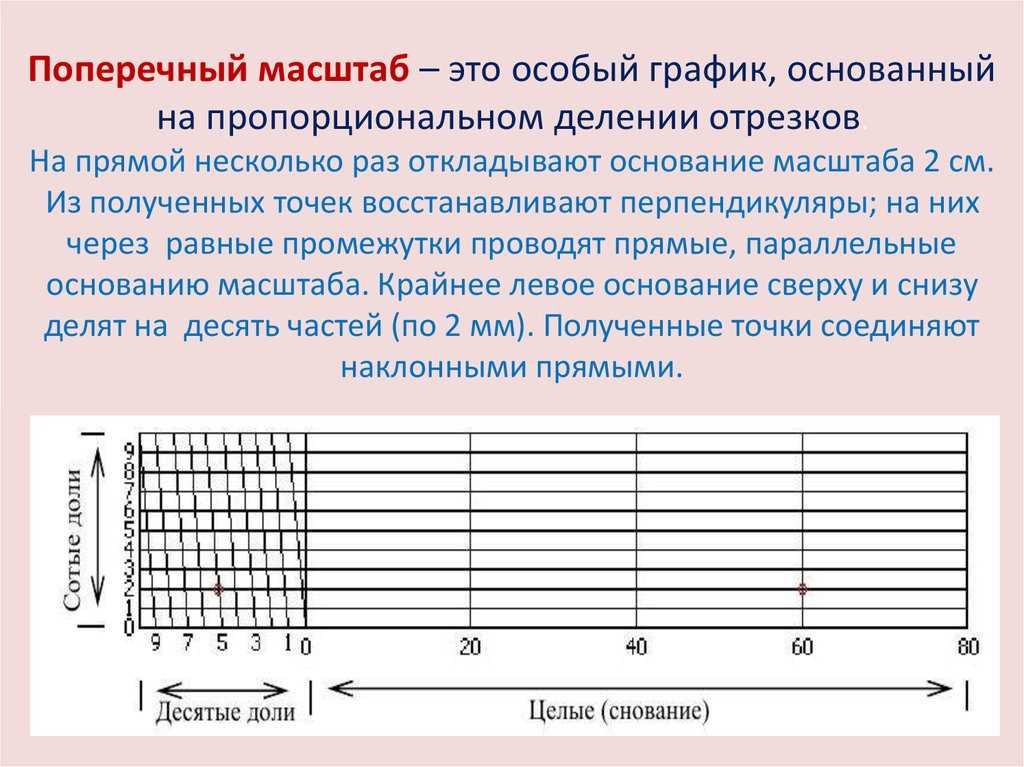

Поперечный масштаб – график (обычно на металлической пластинке) для измерения и откладываниярасстояний на карте с предельной графической точностью (0,1 мм). Стандартный (нормальный) поперечный масштаб имеет большие деления, равные 2 см, и малые деления (слева на графике), равные 2 мм. Кроме того, на графике имеются отрезки между вертикальной и наклонной линиями, равные по первой горизонтальной линии 0,2 мм, по второй – 0,4 мм, по третьей – 0,6 мм и т. д.

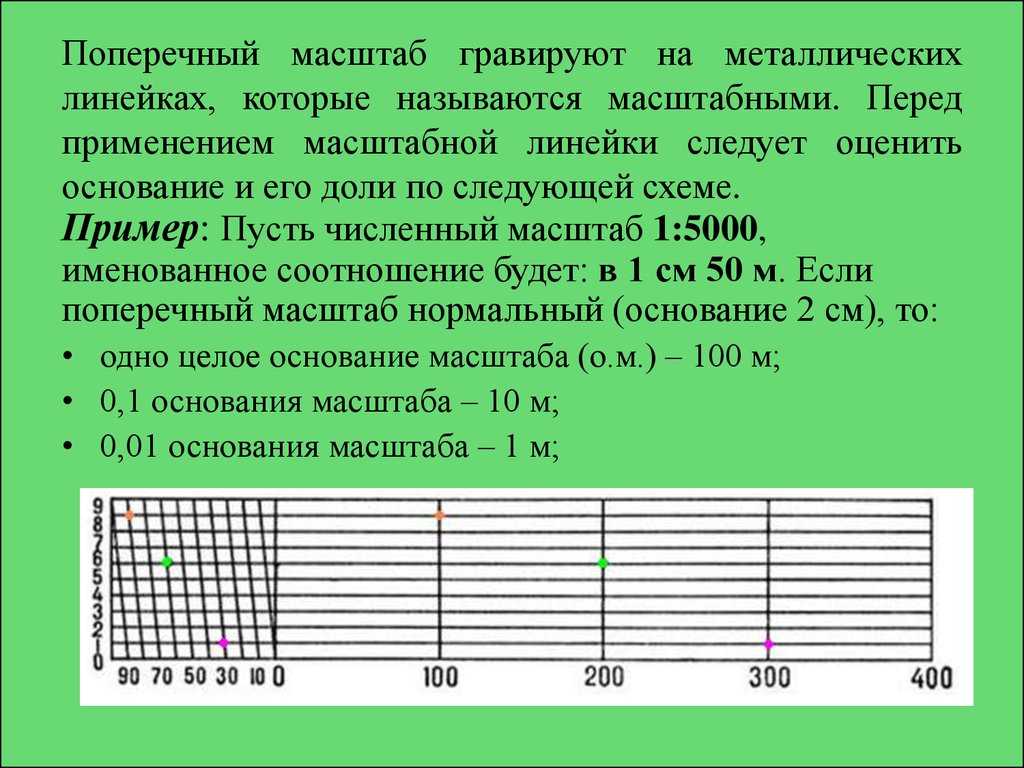

С помощью стандартного поперечного масштаба можно измерять и откладывать расстояния на карте любого (метрического) масштаба. Отсчет расстояния по поперечномумасштабу состоит из суммы отсчета на основании графика и отсчета отрезка между вертикальной и наклонной линиями. На рисунке выше, расстояние между точками А и В (при масштабе карты 1:100 000) равно 5500 метров (4 км + 1400 м + 100 м).
Измерение расстояний на карте циркулем–измерителем.
При измерении расстояния по прямой линии иглы циркуля устанавливают на конечные точки, затем, не изменяя раствора циркуля, по линейному или поперечному масштабу отсчитывают расстояние. В том случае, когда раствор циркуля превышает длину линейного или поперечного масштаба, целое число километров определяется по квадратамкоординатной сетки, а остаток – обычным порядком по масштабу.
Измерение расстояний на карте шагом циркуля.
Ломаные линии удобно измерять путем последовательного наращивания раствора циркуля прямолинейными отрезками. Измерение расстояний и длин кривых линий производится последовательным отложением шага циркуля. Величина шага циркуля зависит от степени извилистости линии, но, как правило, не должна превышать 1 см. Для исключения систематической ошибки длину шага циркуля, определенную по масштабу или линейке, следует проверять измерением линии километровой сетки длиной 6–8 см.
Длина извилистой линии, измеренной по карте, всегда несколько меньше ее действительной длины, так как измеряются не кривая линия, а хорды отдельных участков этой кривой. Поэтому в результаты измерений покарте приходится вводить поправку – коэффициенты увеличения расстояний.
Измерение расстояний на карте курвиметром.
Вращением колесика стрелкукурвиметра устанавливают на нулевое деление, а затем прокатывают колесико по измеряемой линии с равномерным нажимом слева направо или снизу вверх. Полученный отсчет в сантиметрах умножают на величину масштаба данной карты.
Определение расстояний по прямоугольным координатам точек.
Определение расстояний попрямоугольным координатам точек в пределах одной зоны карты можно произвести по формуле
где D – длина линии, x1, y1 – координаты начальной точки прямой, x2, y2 – координаты конечной точки прямой.
Определение площадей по квадратам километровой сетки карты.
Площадь участка определяется подсчетом целых квадратов и их долей, оцениваемых на глаз. Каждому квадрату километровой сетки соответствует: на картах масштаба 1:25 000 и 1:50 000 – 1 км2, на картах масштаба 1:100 000 – 4 км2, на картах масштаба 1:200 000 – 16 км2.
По материалам книги Способы автономного выживания человека в природе.Под редакцией Л. А. Михайлова.
Точность масштаба
Предельная возможность измерения и построения отрезков на картах и планах ограничена величиной 0,01 см. Соответствующее ей число метров местности в масштабе карты или плана представляет собой предельную графическую точность данного масштаба.
Поскольку точность масштаба выражает длину горизонтального проложения линии местности в метрах, то для ее определения следует знаменатель численного масштаба разделить на 10 000 (1 м содержит 10 000 отрезков по 0.01 см). Так, для карты масштаба 1:25 000 точность масштаба равна 2.5 м; для карты 1:100 000 — 10 м и т. п.
Масштабы топографических карт
|
численный масштаб карты |
название карты |
1 см на карте соответствует на местности расстоянию |
1 см2 на карте соответствует на местности площади |
|
1:5 000 |
пятитысячная |
50 м |
0.25 га |
|
1:10 000 |
десятитысячная |
100 м |
1 га |
|
1:25 000 |
двадцатипятитысячная |
250 м |
6.25 га |
|
1:50 000 |
пятидесятитысячная |
500 м |
25 га |
|
1:1100 000 |
стотысячная |
1 км |
1 км2 |
|
1:200 000 |
двухсоттысячная |
2 км |
4 км2 |
|
1:500 000 |
пятисоттысячная, или полумиллионная |
5 км |
25 км2 |
|
1:1000000 |
мииллионная |
10 км |
100 км2 |
Ниже приведены численые маштабы карт и соответствующие им именованые масштабы:
Масштаб 1:100 000
- 1 мм на карте – 100 м (0.1 км) на местности
- 1 см на карте – 1000 м (1 км) на местности
- 10 см на карте – 10000 м (10 км) на местности
Масштаб 1:10000
- 1 мм на карте – 10 м (0.01 км) на местности
- 1 см на карте – 100 м (0.1 км) на местности
- 10 см на карте – 1000м (1 км) на местности
Масштаб 1:5000
- 1 мм на карте – 5 м (0.005 км) на местности
- 1 см на карте – 50 м (0.05 км) на местности
- 10 см на карте – 500 м (0.5 км) на местности
Масштаб 1:2000
- 1 мм на карте — 2 м (0.002 км) на местности
- 1 см на карте – 20 м (0.02 км) на местности
- 10 см на карте – 200 м (0.2 км) на местности
Масштаб 1:1000
- 1 мм на карте – 100 см (1 м) на местности
- 1 см на карте – 1000см (10 м) на местности
- 10 см на карте – 100 м на местности
Масштаб 1:500
- 1 мм на карте – 50 см (0.5 метра) на местности
- 1 см на карте – 5 м на местности
- 10 см на карте – 50 м на местности
Масштаб 1:200
- 1 мм на карте – 0,2 м (20 см) на местности
- 1 см на карте – 2 м (200 см) на местности
- 10 см на карте – 20 м (0.2 км) на местности
Масштаб 1:100
- 1 мм на карте – 0,1 м (10 см) на местности
- 1 см на карте – 1 м (100 см) на местности
- 10 см на карте – 10 м (0.01 км) на местности
Пример 1
Переведите численный масштаб карты в именованный:
- 1:200 000
- 1:10 000 000
- 1:25 000
Решение:
Для более легкого перевода численного масштаба в именованный нужно посчитать, на сколько нулей кончается число в знаменателе.
Например, в масштабе 1:500 000 в знаменателе после цифры 5 находится пять нулей.
Если после цифры в знаменателе пятьи более нулей, то, закрыв (пальцем, авторучкой или просто зачеркнув) пять нулей, получим число километров на местности, соответствующее 1 сантиметру на карте.
Пример для масштаба 1:500 000
В знаменателе после цифры – пять нулей. Закрыв их, получим для именованного масштаба: в 1 см на карте 5 километров на местности.
Если после цифры в знаменателе менее пяти нулей, то, закрыв два нуля, получим число метров на местности, соответствующее 1 сантиметру на карте.
Если, например, в знаменателе масштаба 1:10 000 закроем два нуля, получим:
в 1 см – 100 м.
Ответы
- в 1 см – 2 км
- в 1 см – 100 км
- в 1 см – 250 м
Используйте линейку, накладывайте на карты для облегчения измерения расстояний.
Пример 2
Переведите именованный масштаб в численный:
- в 1 см – 500 м
- в 1 см – 10 км
- в 1 см – 250 км
Решение:
Для более легкого перевода именованного масштаба в численный нужно перевести расстояние на местности, указанное в именованном масштабе, в сантиметры.
Если расстояние на местности выражено в метрах, тогда чтобы получить знаменатель численного масштаба, нужно приписать два нуля, если в километрах, то пять нулей.
Например, для именованного масштаба в 1 см — 100 м расстояние на местности выражено в метрах, поэтому для численного масштаба приписываем два нуля и получаем: 1:10 000.
Для масштаба в 1 см – 5 км приписываем к пятерке пять нулей и получаем: 1:500 000.
Ответы
- 1:50 000;
- 1:1 000 000;
- 1:25 000 000.
Типы карт в зависимости от масштабов
Карты в зависимости от масштабов условно подразделяют на следующие типы:
- топографические планы 1:400 — 1:5 000;
- крупномасштабные топографические карты 1:10 000 — 1:100 000;
- среднемасштабные топографические карты от 1:200 000 — 1:1 000 000;
- мелкомасштабные топографические карты менее 1:1 000 000.
Масштабы чертежей ГОСТ
Благодаря техническому прогрессу было создано множество программ, призванных облегчить процесс работы над чертежами.
Однако даже самые сложные и многофункциональные программы не могут полностью заменить человека, и потому остается множество задач, которые приходится решать самостоятельно. Так, достаточно много вопросов возникает, когда необходимо выяснить масштабы чертежей.
ГОСТ достаточно строго регламентирует все, что имеется на чертежах, включая масштабные параметры, условные обозначения и т.п. Однако теоретические познания не всегда помогают разобраться на практике.
Какие бывают масштабы чертежей?
ГОСТ говорит нам о том, что существует несколько видов масштабов: в натуральную величину, масштаб увеличения и масштаб уменьшения. Нюанс заключается в том, что при создании чертежей масштабы нельзя выбирать по своему усмотрению, они должны точно соответствовать заданным ГОСТом параметрам:
- Натуральная величина — 1:1 является наиболее удобной, поскольку сразу дает четкое представление о размере объекта.
- Масштаб уменьшения — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25 и так далее, используется в случае необходимости изобразить на чертеже крупный объект, например большой станок или деталь.
- Масштаб увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1 и так далее, применяется в тех случаях, когда речь идет о маленькой детали, например часовом механизме, болте или гайке.
- Особые масштабы уменьшения вычисляются по формуле 1:10n; 1:(2х10n); 1:(5х10n), которые используются для изображения особо крупных объектов, например зданий или мостов.
- Особые масштабы увеличения можно вычислить по формуле (10хn):1, где n — целое число. Такие масштабы используются для самых мелких и даже микроскопических деталей.
Как правильно указывать масштабы чертежей?
ГОСТом предусмотрено обозначение масштаба изображенных на чертежах элементов. Для этого используется специальная область в правом нижнем углу, которая, как правило, специально обозначается. Если же графа не имеет наименования, тогда перед цифровыми значениями значится буква «М», например, M 1:1; М 1:2; М 2:1 и так далее.
Важно помнить о том, что если вы выполняете рабочий чертеж типовой детали, тогда масштаб не указывается, а в графе ставится прочерк. Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно. Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно
Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно.
Размеры и масштабы
Конечно, различные значения иногда могут ввести в заблуждение, однако на самом деле все очень просто. Так, если вы видите, что указан масштаб 1:100, то деталь будет в 100 раз больше своего изображения.
И наоборот, если масштаб составляет 100:1, то деталь будет в 100 раз меньше. Для того, чтобы избежать ненужной путаницы, все размеры на чертежах необходимо указывать только в натуральную величину, вне зависимости от масштаба.
Таким образом, указание полученных в результате масштабирования размеров является грубой ошибкой.
Совет
Мы понимаем, что масштабы чертежей ГОСТ прописывает достаточно строго и несоблюдение стандартов может привести к тому, что вам придется переделывать весь чертеж. При этом иногда вычислить необходимый масштаб достаточно сложно.
Если вы не уверены в своих силах и сомневаетесь в том, что вы сможете провести необходимые вычисления правильно, вы всегда можете прибегнуть к помощи специалистов нашей компании. Наши специалисты имеют большой опыт в составлении различных чертежей согласно всем существующим ГОСТам.
Они легко нарисуют деталь или объект любого размера, от самых маленьких до огромных.
Как расчитывать масштаб 1:50?
Масштаб используют для размещения на рисунке территории, которая на самом деле во много раз больше. При масштабе 1:50 все размеры берутся в 50 раз меньше, чем на самом деле. Например, чертёж нарисован в масштабе 1:50. На нем размер в 50 метров принимается за 1 метр. Если требуется изобразить лавку длиной 5 метров, то на рисунке её длина будет 10 см. Такой небольшой масштаб используется в строительных чертежах для графического изображения небольшой территории (ландшафтного дизайна). Вывод: при выполнении чертежа с масштабом 1:50 все исходные размеры нужно делить на 50.
Mirra-mi
Масштаб 1 к 50 означает, что на чертеже все объекты, линии уменьшены в 50 раз чем есть на самом деле. То есть 1 см на чертеже это 50 см в реальности. Поэтому, во время чтения такого чертежа каждый сантиметр нужно умножать на 50:
1 см — это 50 см,
2 см — это 100 см,
10 см — это 500 см и т.д.
Масштаб 1:50 означает, что объект (рисунок, карта, график, чертёж, предмет, эскиз и т.д.), который мы видим уменьшен по сравнению с оригинальными размерами в пятьдесят раз. Там где длина изображена, к примеру, один сантиметр в оригинале означает пятьдесят сантиметров.
Zolotynka
Чтобы понять, что такое масштаб 1:50, рассмотрим пример: предположим у нас есть модель автомобиля, выпущенная в масштабе 1 к 50. Это означает, что реальный автомобиль в 50 раз больше нашей модели.
То же самое относится и к картам: когда мы изображаем в масштабе какую-то местность на листе бумаги или экране компьютера, мы уменьшаем расстояния в 50 раз, но обязательно сохраняем все особенности местности и все пропорции. Масштаб наглядно демонстрирует соотношение между расстояниями на карте и расстояниями на земле. Это делает карту удобной для нас, так как мы получаем визуальную информацию, с помощью которой можно легко рассчитать наземные расстояния.
Т.е. для того, чтобы создать модель в масштабе 1 к 50 (чего угодно — предмета, местности) нужно реальный размер делить на 50.
Azamatik
Для того, чтобы это сделать, воспользуемся примером.
Масштаб 1 к 50 значит, например, что 50 километров берется как 1километр; 50 метров берется за 1 метр; 50 сантиметров как 1 сантиметр и тд.
Возьмем реальное футбольное поле, у которого длина равна 100 метрам, а его ширина 50 метров.
Чтобы изобразить это поле на листе бумаги в масштабе 1 к 50, разделим и ширину и длину на 50 (50 м).
Поэтому данное футбольное поле в масштабе 1:50 будет равно в длину 2 метра и в ширину 1 метр.
Moreljuba
Масштаб — это очень нужная и важная вещь. Он очень важен при создании рисунков местности и карт. Если речь идёт о масштабе 1:50, то это значит, что все реальные объекты при перенесении их на наш чертёж должны быть в 50 раз уменьшены в размерах. Иначе говоря, размеры объектов должны быть разделены на 50. Например, если нужно нанести на чертёж объект длиной 100 сантиметров, мы уменьшаем его до 2-ух сантиметров (100/50).
Довольно просто, если это какой-то чертеж, то это означает, что все детали, допустим, модели корабля, уменьшены в 50 раз и чтобы представить истинный размер корабля с которого сделан этот чертеж нужно будет увеличить модельку в 50 раз, то есть умножить размер всех деталей на 50.
Разиюша
Если нужно сделать комнаты, какого-то объекта масштабом 1:50, то сделать это нужно так: каждую длину поделить на 50 см, полученный результат начертить на бумаге. Допустим, стена длиной 6 м на чертеже будет длиной 12 см. Как это рассчитывается:
6 м = 600 см,
600: 50 = 12 см.
Хвост минтая
Получается все объекты на рисунке уменьшены на пятьдесят раз. Для того чтобы рассчитать масштаб объекта необходимо измерить картинку обычной линейкой после 1 см. умножить на 50. Собственно это и получиться реальный масштаб объекта.
Вопрос на грани фантастики. Масштаб один к пятидесяти это соотношение одной единицы масштаба вмещающей 50 единиц реального масштаба. Например 1 см установленного масштаба вмещает в себя 50 см реального.
