Ручная настройка ресивера для цифровых каналов dvb-t2

Состояние цифрового телевидения в России

В некотором роде Россия отстала от других европейских стран. У них формат телевидения DVB T2 давным-давно стал общепринятым стандартам и много где аналоговое вещание вообще не ведётся. В России же на сегодняшний день переходный этап, когда все осознают необходимость отказа от аналогового телевидения, но инфраструктура цифрового ещё недостаточно развита. В целом в большинстве крупных городов вы без проблем словите цифру, ну а если вы живете в очень отдалённых регионах, придётся либо довольствоваться одним мультиплексом, либо просто потерпеть. К счастью, таких мест практически не осталось, сигнал покрывает по большому счёту все населённые пункты.

Теперь поговорим о наполнении пакетов каналов или, как их официально называют, мультиплексах. На сегодняшний день вещает 2 мультиплекса по 10 каналов каждый. В зоне покрытия цифрового эфирного телевидения DVB T2 гарантирован приём первого мультиплекса, тогда как 2-й доступен ещё не везде. Ведутся разговоры о запуске третьего пакета, но из-за дефицита частотных ресурсов и необходимости освобождения для него частот путём отключения аналогового вещания срок запуска пока что неизвестен.

Какие же каналы входят в каждый из пакетов? На начало мая 2017 года их состав следующий:

Мультиплекс-1	Мультиплекс-2
Первый	Рен ТВ
Россия-1	Спас
Матч ТВ	СТС
НТВ	Домашний
5-й канал	ТВ-3
Культура	Пятница!
Россия-24	Звезда
Карусель	Мир
ОТР	ТНТ
ТВЦ	Муз-ТВ

Учтите, что наполнение мультиплексов не является постоянным и время от времени меняется. За последние несколько лет это происходило уже несколько раз. В любом случае набор довольно разнообразен и представлены каналы на любой вкус и для любой аудитории.

Что это такое и как работает?

Цифровое телевидение основано на цифровом кодировании данных, которые затем транслируются дискретным образом (колебания сигнала находятся в рамках заданных значений). Такой метод вещания приводит к значительному улучшению качества телетрансляции и препятствует возникновению помех. Цифровое телевидение стали разрабатывать еще в 90-х годах. Разные мировые регионы получили разные стандарты, к примеру, в Европе был принят стандарт DVB. Собственно, сама аббревиатура DVB (Digital Video Broadcasting) означает «цифровое видеовещание». Нужно понимать, что стандарт DVB включает в себя целую группу подстандартов, с помощью которых может передаваться телесигнал. Сюда входит не только эфирное телевидение, но и кабельное, спутниковое, мобильное вещание.

Что еще нужно для подключения

Антенна

Прежде всего ТВ-сигнал надо принять и для этого необходима антенна. Здесь нужно помнить про то, что вещает цифровое телевидение на ультравысоких частотах, поэтому и антенна может быть:

• дециметровая (ДМВ);
• всеволновая (ДМВ+МВ).

ДМВ-антенны для приема цифрового ТВ делятся на следующие типы:

1. Комнатная. Обычно она выполняется в виде небольших размеров (15–20 см в диаметре) петли из проволоки, вращающейся в гнезде.
2. Наружная индивидуальная. Эта конструкция уже посерьезнее. Обычно она имеет вид стержня с набором «рожков»-резонаторов постепенно увеличивающейся длины: от коротких на конце до длинных у основания. Также может выполняться в виде пластины из стали или меди с фигурными прорезями (такие обычно закрываются радиопрозрачным пластиковым колпаком для защиты от повреждений), в виде петлевых вибраторов и т. д.
3. Коллективная. Это сложная конструкция, требующая точной настройки, монтажа, регулярного обслуживания и энергопитания, однако способная передавать с помощью кабелей сигнал сразу многим абонентам. Обычно она используется как часть общего оборудования многоквартирного дома и расходы за ее использование входят в состав коммунальных платежей.

Выбор антенны зависит от ряда факторов:

• если речь идет о городской квартире или о даче, находящихся вблизи ретранслятора, можно использовать обычную комнатную;
• если пользователь находится в городе, но рельеф местности или дома загораживают от него ретрансляторную вышку, следует сделать подключение через общую антенну. Это обойдется в итоге дешевле, чем монтировать у себя индивидуальную соответствующего качества приема;
• в частном секторе на окраинах городов или же в сельской местности остается использовать только индивидуальные антенны.

Дополнительно надо учитывать следующие моменты:

• Расстояние до ретранслятора. Радиоволна, которой является телесигнал, ослабевает с расстоянием. Поэтому чем дальше от телевышки, тем мощнее нужна антенна.
• Рельеф местности. Если между телевышкой и антенной есть препятствия в виде холмов и гор, они образуют радиотень, мешающую приему сигнала. Здесь придется либо пытаться уловить отраженный сигнал, либо же искать другой ретранслятор или иной способ приема (кабель или спутниковую тарелку).
• Плотность застройки. Капитальные конструкции из кирпича и железобетона непрозрачны для ТВ-сигнала. Они тоже будут создавать радиотень. Избежать ее можно, только вынеся антенну вбок или вверх – туда, где ретранслятор будет в зоне прямой радиовидимости.
• Высоту размещения антенны. Земля – это шар, и потому чем выше поднимешься, тем большая площадь будет видна. В отношении приема и передачи ДМВ-сигналов это правило тоже действует. Поэтому размещать антенну надо как можно выше.

Дополнительно для приема на больших расстояниях или для работы с отраженным сигналом может потребоваться усилитель. Он бывает как внешним, подключаемым к кабелю, так и конструктивной частью антенны (и тогда речь идет уже об установке активного типа).

Задача усилителя – укрепить определенный диапазон радиосигналов, отфильтровав при этом эфирный шум. Это необходимо для того, чтобы на телеприемник или ресивер поступал максимально мощный и качественный сигнал.

Антенный кабель

Для соединения телевизора или приставки с антенной нужно иметь специальный кабель с RF-штекерами. Сверхпроводники комнатной температуры пока так и не созданы, и даже самые лучшие коаксиальные кабели имеют определенное сопротивление. Это приводит к тому, что при передаче сигнала начинается затухание, и чем длиннее кабель, тем оно выше.

Точные параметры кабеля можно узнать у производителя или авторизированного продавца. Но в целом для соединения антенны, приставки и телевизора рекомендуется использовать кабели следующих марок:

Не советуем старый советский кабель РК-75-4: у него затухание 40 дБ на 100 м. Но на небольших расстояниях ( до 7–8 м) даже он работает достойно.

100 м – это предельная длина антенного кабеля, при которой сигнал затухает почти до нуля. На практике же проблемы начинаются при длине от 20–30 м и выше. Если возникнут сомнения, лучше посоветоваться с профессионалами.

Популярные приставки для декодирования цифры стандарта DVB T2

Стоимость ресивера для приема цифрового сигнала второго поколения начинается от 600 рублей. При этом чем выше цена модели – тем больше в ней вспомогательных функций. На сегодняшний день популярностью пользуются следующие приставки:

• Selenga T40. Одна из наиболее бюджетных моделей, которая хорошо справляется с поставленной задачей. Поддерживает до 20 цифровых телеканалов, единственный недостаток – отсутствие USB портов для управления при помощи мышки. Поиск каналов и настройка оборудования осуществляется только при помощи пульта дистанционного управления. Стоимость приставки – от 600 рублей, на вторичном рынке можно купить и за 200-300 рублей.
• BBK SMP240HDT2. Стандартный ресивер, рассчитанный на шифровку 20 каналов. Не содержит какого-либо дополнительного функционала, но обеспечивает бесперебойную работу. Прост в использовании, и обойдется всего в 800-1000 рублей.
• Oriel 963 DVB T2 – оптимизированная модель декодера, в котором предусмотрена функция автоматического поиска канала. Также приставка имеет ударопрочный металлический корпус, поэтому его часто выбирают потребители, у которых есть маленькие дети. Стоимость модели начинается от 1200 рублей.
• Iconbit movie T Ресивер комбинированного типа, который обеспечивает расшифровку сигнала по стандарту DVB T2, а также доступ к интерактивной телекоммуникации (IPTV). Имеет внутреннюю память и специальный разъем для внешнего накопителя. К недостаткам можно отнести только необходимость регулярного обновления ПО, которая также осуществляется с внешних носителей. Стоимость устройства – от 1600 рублей.

В продаже можно найти и более дорогостоящее оборудование с множеством различных вспомогательных функций, но принцип работы при этом остается неизменным. То же самое можно сказать и про качество передачи данных, бюджетные ресиверы справляются со своей задачей не хуже дорогостоящих моделей. Поэтому определяться с выбором, можно только исходя из собственного бюджета.

Стоимость выносной антенны также может отличаться в зависимости от конкретной модели и мощности. В среднем, антенна обойдется в 500 рублей.

Популярные приставки для декодирования цифры стандарта DVB-T2

В пользовании осталось ещё немало вполне неплохих телевизоров, которые не умеют декодировать «цифру». А некоторые производители до сих пор выпускают приёмники без Т2 тюнера. Если у вас имеется такой аппарат, осовременить его можно с помощью приставки. Такие устройства стоят недорого (хотя есть и навороченные модели с функцией умного телевидения). Они отличаются имеющимися разъёмами и встроенными возможностями.

Приставка позволяет не только смотреть эфирное цифровое ТВ, но и воспроизводить файлы с флешки. Если подключить тюнер к интернету, можно просматривать IPTV каналы. Некоторые приставки оборудуются Wi-Fi приёмником.

Подключить к телевизору приставку можно кабелем HDMI или через разъём RCA («тюльпан»).

Расскажем о некоторых популярных моделях приставок с поддержкой DVB-T2.

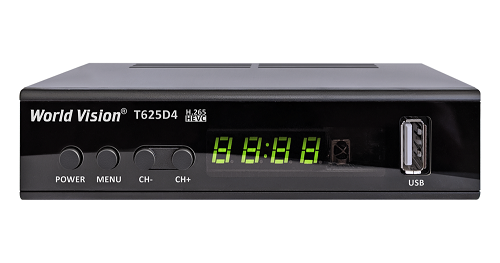

WORLD VISION T625 D4

Ресиверы этого производителя популярны из-за невысокой стоимости и простоты использования. Эта модель хит продаж 2022 года. Поддерживает форматы DVB-T/T2, DVB-C. Воспроизводит видео с разрешением до 1080р. Есть два USB порта. К телевизору приставка подключается через HDMI (кабель придётся купить дополнительно) или RCA (шнуры в комплекте).

Можно просматривать видеофайлы и изображения с флеш-накопителя или сетевого диска, а также смотреть IPTV. Для подключения к сети нужно приобрести USB Wi-Fi адаптер.

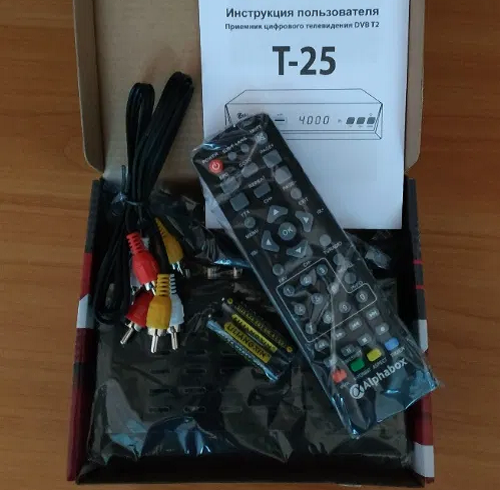

Alphabox T25 DVB-T2

Приставка работает с кабельным и эфирным цифровым ТВ. Два USB порта позволяют одновременно подключить Wi-Fi адаптер и флешку. Разрешение видео до 1080р. В прошивку встроены сервисы YouTube, IPTV, Megogo, Погода.

ТВ DEXP HD 7789P

Приставка российского производителя ТВ Dexp. Работает с эфирным, кабельным и IP телевидением. Воспроизводит видеофайлы с внешних носителей. Для подключения флешки и модуля Wi-Fi есть два USB порта. Для подключения к телевизору в комплекте есть RCA-кабель. Можно вместо него использовать порт HDMI. Поддерживаются форматы видеофайлов 720p, 1080i, 1080p.

ТВ BarTon TH-562

Тюнер поддерживает форматы DVB-T и DVB-T2. Разрешение видео 720p, 1080i, 1080p, 576p, 576i. Работает с внешними накопителями и Wi-Fi адаптерами. Есть разъёмы AV/RCA, HDMI и один порт USB 2.0. Есть доступ к интернет-сервисам и бонусной программе Триколор ТВ.

Что делать, если у телевизора нет поддержки DVB T2

Многие устаревшие телевизоры и ряд современных не имеют встроенных DVB тюнеров, но это не значит, что поймать цифру не получиться. Потребуется дополнительное оборудование – выносной ресивер (кодер), который можно приобрести отдельно. На сегодняшний день в продаже можно найти широкий ассортимент таких приемников различного ценового сегмента с разным набором дополнительных функций. Для подключения также нужно будет приобрести антенну и все необходимые переходники.

Цифровой ресивер DVB T2 может подключаться к телевизору либо через HDMI-порт, либо через разъемы RCA. При этом некоторые модели преемников (особенно выпущенных в конце ХХ века) не имеют таких разъемов, поэтому придется использовать адаптер SCART – RCA, который также легко найти в продаже. Средняя стоимость такого переходника – 200-300 рублей.

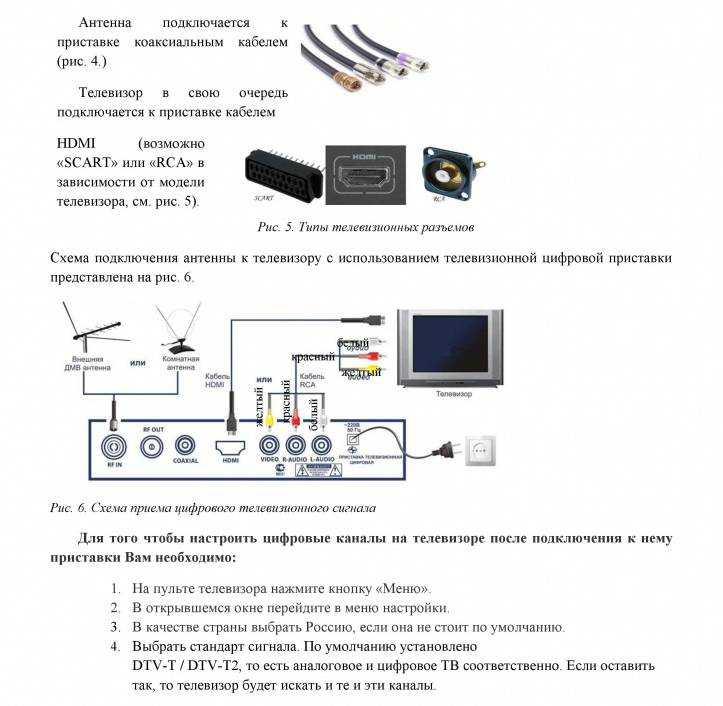

Как подключить выносной ресивер к телевизору

Если прием DVB T2 осуществляется через выносной кодер, потребуется сперва выключить телевизор, а затем полностью обесточить его. Все манипуляции необходимо выполнять без напряжения, в противном случае потребитель рискует получить удар током. Далее необходимо выполнить следующие действия:

1. Подключить приставку к телевизору при помощи соединительного HDMI-кабеля и кабелей RCA, при необходимости используя адаптер. Если и приставка, и телевизор имеют несколько вариантов подключения, лучше всего выполнить соединение через HDMI-порт, так как это обеспечит наилучшее качество передачи данных.
2. Подключить антенну к приставке через антенный порт RF IN.
3. Направить антенну в сторону ближайшей телевышки.
4. Подключить выносной ресивер к сети питания.
5. Подключить телевизор.
6. Включить устройство и в настройках SOURCE выбрать нужный источник сигнала («AV», «HDMI»), в зависимости от способа подключения приставки.

Последний этап – поиск и настройка каналов. Большинство ресиверов выполняют данную функцию автоматически, но иногда также может потребоваться ручная установка.

В случае с использованием выносных кодеров, необходимо искать только цифровые каналы, настройка аналогового вещания при этом не измениться и всегда будет доступна потребителю во вкладке «SOURCE — TV

Перечень каналов бесплатного эфирного цифрового телевидения

Система цифрового эфирного телевидения DVB-T2 позволяет на одной несущей частоте, в отличие от аналогового телевидения, передавать сразу до десяти каналов. Поэтому перечень утвержденных для бесплатного транслирования каналов разделен на группы по десять каналов в каждой.

Выборка из десяти каналов транслируются по эфиру с помощью одного комплекта оборудования, который называется Мультиплекс. Для исключения взаимного влияния каждый Мультиплекс работает на своей несущей частоте в дециметровом диапазоне (ДМВ) 470-862 МГц, в котором транслировались и аналоговые программы. Поэтому для приема цифрового сигнала DVB-T2 нет необходимости менять антенну и кабели, если они рассчитаны для приема ДМВ.

Перечень каналов мультиплекса РТРС-1
Номер	Название канала	Логотип	Жанр	Учредитель
1	Первый	Главный телеканал России. Новости, политика, познавательные и развлекательные передачи, фильмы	ВГТРК
2	Россия-1	Флагман ВГТРК. Имеет единые эфирные окна для всех региональных филиалов. Новости, политика, познавательные и развлекательные передачи, фильмы	ВГТРК
3	Матч ТВ	Спортивные передачи и про все, что связано со спортом	Газпром-Медиа Холдинг
4	НТВ	Первый частный телеканал, является серьёзным конкурентом государственным каналам по профессионализму и качеству программ	Газпром-Медиа Холдинг
5	Пятый канал	Является преемником Ленинградского телевидения. Новости, политика, познавательные и развлекательные передачи, фильмы	Национальная Медиа Группа Правительство Санкт-Петербурга
6	Россия-Культура	На телеканале зрителям представляется широкий спектр программ, посвящённых различным направлениям культурной и общественной жизни	ВГТРК
7	Россия-24	Новости, политика, финансы, аналитические передачи	ВГТРК
8	Карусель	Телепередачи для детей и юношества, мультфильмы, познавательные программы	ВГТРК, АО «Первый канал»
9	Общественное телевидение России	Площадка для обсуждения самых актуальных проблем, волнующих общество, а также средство открытого и прямого взаимодействия между властью и гражданами России	АНО «Общественное телевидение России»
10	ТВ Центр	Большую часть эфирного времени «ТВ Центр» уделяет освещению политической, социальной и культурной жизни Москвы	Правительство Москвы

Что такое мультиплексы

Аналоговое вещание ведется каждым каналом на разной частоте. С развитием цифрового телевидения в России стало возможным потоковое вещание — трансляция нескольких каналов на одной частоте.

Все телеканалы, отправляемые разными телецентрами на одной и той же частоте, объединяются в мультиплекс на ретрансляторе, который уже ведет пакетное распространение на приемники.

Эта технология вещания позволяет решить ряд проблем:

• Все программы находятся на одном телевизионном канале, которые легко найти автонастройкой. Пользователю для смены программы вещания не требуется физическое переключение ТВК.
• Бюрократия. Для аналогового вещания каждому телеканалу требовалось получать лицензию, разрешающую занимать конкретные частоты цифровых каналов в каждом регионе. С появлением потоковой передачи сигнала эта необходимость отпала, следовательно, цифровые каналы расширяют свое присутствие намного быстрее.
• Организация. Ретрансляторы, работающие на одной частоте, более просты по конструкции, в отличие от многочастотных аналоговых вышек. Их разворачивание происходит быстрее, следовательно, стремительнее распространяется телевидение.

Сегодня действуют два активных и один тестовый мультиплекс. Каждый из них находится на конкретной стадии работы и с разной географией покрытия.

Это связано с тем, что для вещания конкретного мультиплекса требуется отдельная вышка, и каждый из пакетов цифровых каналов появился в разное время. Если первый мультиплекс активен более пяти лет, то второй появился недавно, а третий официально еще не запущен.

Первый мультиплекс (РТРС-1)

Что такое мультиплекс в телевидение? Это трансляция от нескольких телецентров в едином беспроводном сигнале. Он включает 10 первых каналов, которые начали вещать в цифровом формате. Их состав и период вещания регулируется Роскомнадзором, т.е. они не могут измениться.

В список 1-го мультиплекса (РТРС-1) включены 10 каналов, большинство из которых программы федерального уровня, известные еще по аналоговому вещанию:

1. Первый,
2. Россия-1,
3. Матч ТВ,
4. НТВ,
5. Пятый канал (Петербург),
6. Россия-К,
7. Россия-24,
8. Карусель,
9. ОТР,
10. ТВЦ (ТВ Центр).

Также с ретрансляторов РТРС-1 можно принимать три радиоканала: Вести ФМ, Маяк, Радио России. Сейчас каналы первого мультиплекса цифрового телевидения работают в любой точке России независимо от населенности района и удаленности от вышки.

Второй мультиплекс (РТРС-2)

Включает 2-й пакет потоковой передачи цифровых каналов. Как и первый, второй мультиплекс включает 10 программ федерального и регионального значения.

В него вошли:

1. РЕН ТВ,
2. СПАС,
3. СТС,
4. Домашний,
5. ТВ3,
6. Пятница!,
7. Звезда,
8. МИР,
9. ТНТ,
10. Муз ТВ.

Второй мультиплекс цифрового ТВ заработал недавно и распространен не по всей территории страны. Для его вещания нужны самостоятельные ретрансляторы, разворачивание и оборудование которых требует времени.

Когда включят 2-й мультиплекс в районе можно узнать на карте — серой иконкой отмечаются строящиеся или планируемые к развертыванию вышки. Радиовещание во втором пакете отсутствует.

Третий мультиплекс (РТРС-3)

На данный момент он находится в тестовом режиме. Начало вещания запланировано на 2020-й год. В отличие от первых двух, третий мультиплекс входит более 40 федеральных и региональных каналов, которые вещают в разный период времени. По объему цифрового вещания весь телевизионный пакет сравним с суточной работой 10 каналов.

Третий мультиплекс на данный момент доступен только жителям московского региона. Вещание уже ведется с Останкинской башни. Ретрансляторы РТРС-3 отсутствуют, и принимать цифровой сигнал с третьим пакетом можно только напрямую с телецентра.

Важно! Транслируемый на текущий момент пакет каналов не окончательный. Со временем он может быть изменен.

Частоты вещания

В каждом регионе своя частота вещания каждого цифрового мультиплекса. Это связано с параллельным развитием региональных каналов, которые до установки ретранслятора уже успели занять часть частотного диапазона.

Ниже представлена таблица с частотой вещания и каналом цифрового телевидения (ТВК) для Москвы и ряда крупных городов.

	Москва	Санкт-Петербург	Екатеринбург	Н. Новгород	Ростов-на-Дону
1-й мультиплекс	546 МГц (30 ТВК)	586 МГц (35 ТВК)	674 МГц (46 ТВК)	530 МГц (28 ТВК)	602 МГц (37 ТВК)
2-й мультиплекс	498 МГц (24 ТВК)	666 МГц (45 ТВК)	786 МГц (60 ТВК)	730 МГц (53 ТВК)	610 МГц ( 38 ТВК)
3-й мультиплекс	578 МГц (34 ТВК)	–	–	–	–

Узнать частоту вещания и канал телевидения для своего города и района можно на сайте ртрс.рф. Когда запустят третий мультиплекс в регионах на данный момент неизвестно.
