Что такое разъем wan и lan на роутере

Чем отличается WAN от LAN

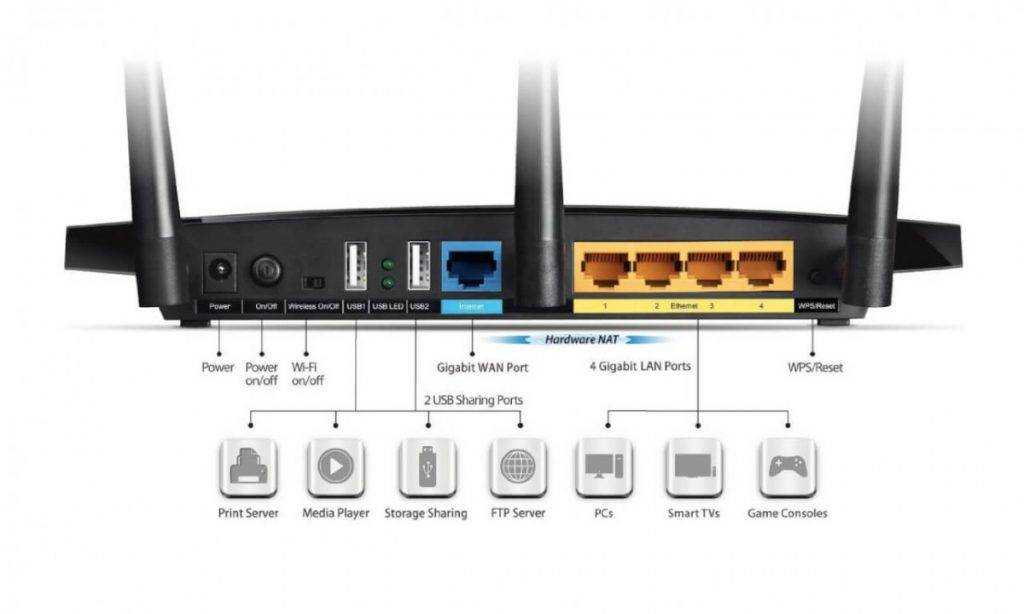

Если посмотреть на обычный роутер, то на задней панели мы увидим несколько портов с подписью LAN и один — с подписью WAN. Внешне все эти порты идентичны, однако для функционирования роутера путаница между ними недопустима.

Понятие WAN и LAN

WAN — Wide Area Network — глобальная вычислительная сеть, охватывающая и объединяющая множество компьютерных систем по всему миру.

LAN — Local Area Network — локальная вычислительная сеть, объединяющая ограниченное количество компьютеров на относительно небольшой территории.

Разница между WAN и LAN

Разница между WAN и LAN заключается в назначении сетей. WAN — сеть внешняя, соединяющая группы локальных сетей и отдельные компьютеры независимо от места их нахождения. Участники сети могут взаимодействовать друг с другом с учетом ограничений технологий подключения (преимущественно на скорость передачи данных). Глобальная сеть Интернет — самая известная, но не единственная сеть WAN на сегодняшний день. LAN — локальная сеть, внутренняя, объединяющая отдельные компьютеры, сегменты сети и группы сетей, расположенных в непосредственной близости друг от друга. Взаимодействие между собой обеспечивается как проводными, так и беспроводными технологиями.

Таким образом, на роутерах порт WAN предназначен для подключения кабеля с интернет-соединением, а порты LAN – для подключения ваших локальных устройств.

Сети LAN могут охватывать до нескольких километров территории, и связь между участками сети обеспечивается высококачественными кабелями с высокой пропускной способностью (чаще всего витыми парами). Сети WAN территорию не ограничивают, но при их организации используют и телефонные линии, не отличающиеся качеством и скоростью передачи данных. Кроме того, WAN могут быть основаны и на более современных сетях связи. При организации LAN используется прямая топология, при организации WAN — смешанная иерархическая.

На канальном уровне модели OSI сети LAN и WAN используют разные протоколы передачи данных: для LAN это Ethernet и 802.11 (как правило), для WAN — PPP, HDLC, Frame Relay. В сетях LAN канал связи используется одним клиентом, в сетях WAN канал связи разделяется между клиентами сети.

1.WAN — сеть внешняя, глобальная, LAN — сеть внутренняя, локальная. 2.WAN не ограничивается территорией, LAN не может быть очень большой протяженности. 3.В роутерах порт WAN предназначен для интернет-соединения, LAN – для локальных устройств пользователя. 4.Количество клиентов LAN ограничено. 5.Пропускная способность LAN обычно выше, для ее организации используются качественные кабели. 6.LAN использует протоколы Ethernet и 802.11, WAN — PPP и другие. 7.В LAN канал связи используется одним клиентом, в WAN — несколькими.

Технология Smart TV

Данная технология позволяет подключать телевизор к интернету, например через LAN разъем, о котором мы и говорим в статье. После подключения телевизор может воспроизводить потоковое видео с интернета, а так же есть ряд дополнительных возможностей, например установка приложений, которые позволят расширить функциональность телевизора.

Вот вам простой пример. Подключаете телевизор к интернету, устанавливаете приложение для просмотра фильмов и сериалов. Как вариант — Амедиатека (это онлайн-кинотеатр). После этого у вас появляется доступ к огромному количеству различных фильмов и сериалов в весьма приличном качестве. Можете забыть про кинотеатры:)

Технические моменты

Основные отличия этих форматов:

• Первый вид помогает создавать внутреннюю сеть, WAN используют для глобального объединения пользователей.
• Локальная группа имеет ограничение по количеству клиентов, а также территории, глобальная — нет.
• В портах разные протоколы передачи данных — Ethernet и 802.11 для локального и PPP, HDLC, Frame Relay для внешнего.

Наша сегодняшняя небольшая статья будет посвящена такому элементу роутеров, который называется WAN. Мы попытаемся ответить на вопросы, что это такое и какие функции оно выполняет.Очень вероятно, что однажды вы пытались настроить самостоятельно роутер и обращались за помощью на какой-то форум. И еще более вероятно, что в такой ситуации вам там советовали подключить кабель в WAN-разъем
или же зайти на вкладку WAN и задать там правильные настройки. Как вы уже могли догадаться, на роутере так называемых WAN-ов сразу две штучки. Во-первых, это разъем, который расположен на корпусе маршрутизатора, в который собственно и подключается интернет через кабель
, проложенный интернет-провайдером
. На примере разных производителей задняя панель может выглядеть по разному:

По-другому такой разъем называется еще RJ-45
. Чаще всего WAN-разъем
на роутерах окрашен в синий цвет. С первым WAN-ом уже разобрались.

Под вторым значением слова WAN
скрывается не что иное, как пункт в настройках роутера. Как заходит в панель управления вы уже, наверное, знаете из наших предыдущих публикаций. Кстати, у некоторых моделей роутеров, в частности у TP-LINK
, вкладка WAN
называется просто «Интернет»
.

Настройки, которые в ней находятся собственно и позволяют роутеру осуществлять подключение к интернету. Я бы даже назвал это самым главным пунктом
в настройке маршрутизатора. Поэтому очень внимательно вводите данные, выданные вам провайдером. Довольно часто на этом этапе настройки и допускаются ошибки, а потом возникают вопросы, почему же роутер не функционирует полноценно.

Сегодня многие пользователи ищут в интернете такую информацию: LAN – что это такое и зачем это нужно? Конечно, во всемирной сети можно найти очень простое и короткое определение.

Звучит оно следующим образом: LAN – это локальная сеть. Вот и все.

Но эта расшифровка не дает абсолютно ничего, особенно если с этим приходится иметь дело начинающему пользователю.

На самом же деле такой подход к делу только усложняет всю ситуацию. Поэтому мы попытаемся объяснить, что такое LAN, простым языком, так, чтобы это смог понять даже ребенок.

В чём разница между WAN и LAN на роутере?!

Для обычного юзверя, тем более новичка, все эти ваши абревиатуры WAN, LAN и тп. — китайская грамота. Но всё равно, со временем, придётся разбираться. Мы вам в этом поможем!

LAN (Local Area Network) – это локальная сеть. WAN (Wide Area Network) – это глобальная сеть. Ключевые различия между локальной и глобальной сетью:

• Размер сети. Локальная сеть обычно небольшая — в пределах дома, офиса или какой-то организации. В последнем случае она может объединять целый комплекс расположенных рядом зданий (его ещё называют «Кампус»). А вот глобальная сеть распределяется на гораздо большее количество пользователей и расстояния. Самый яркий и главный пример глобальной сети — это Интернет.
• Количество пользователей. Сколько дома у Вас подключено устройств? Пять, десять, пятнадцать? В локальной сети количество пользователей может варьироваться от нескольких устройств и до нескольких тысяч, в случае крупного предприятия. Каждый компьютер, планшет или смартфон в этом случае – это узел локальной сети. В глобальной сети Интернет пользователей миллионы! Десятки миллионов!
• Типы сервисов. В локальной сети, как правило, используются службы доступа к файлам и принтерам (например, SMB или FTP). И обычно на этом всё. А в через глобальные сети работает электронная почта, мессенджеры, облачные сервисы и дисковые пространства..

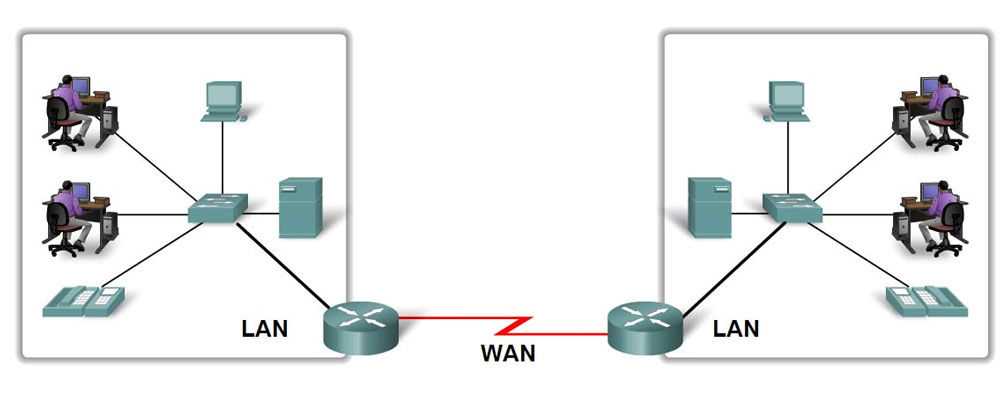

Для понимания того, как глобальная сеть WAN связана с более мелкими локальными сетями LAN посмотрите вот такую схему:

В техническом плане глобальные сети отличаются от локальных, в первую очередь, на физическом и канальном уровнях модели OSI.

С теорией разобрались — перейдём к практике, а именно к конкретному примеру. Вот есть у нас с Вами обычный роутер — берём его в руки и смотрим. На обратной части корпуса есть порты Ethernet. На всех современных маршрутизаторах они подписаны и выделены разными цветами. Вот так выглядит WAN-порт роутера:

Он обычно отличается от других по цвету и подписан как «WAN», «INTERNET», либо же помечен значком в виде глобуса, означающего глобальную сеть. Вот в этот порт надо включать кабель провайдера, который приходит к Вам в дом.

Остальные порты обычно отделены в другую группу и подписаны как LAN1, LAN2 и так далее.

Это порты для устройств локальной сети. В них подключаются компьютер, ноутбук, ТВ-приставка, принтер и прочие устройства, которые нельзя подключить по Wi-Fi.

На этом, по моему мнению, необходимый ликбез для обычных пользователей закончен. Те, кому нужны более продвинутые материалы — пойдут штудировать курсы по основам сетей. А те, кто изучил это просто для саморазвития и понимания основ работы домашнего маршрутизатора — молодцы!

Что означает LAN на модеме

Не менее интересен вопрос, что означает модем LAN и в чем его отличие. Аббревиатура расшифровывается как Local Area Network или в переводе — «локальная сеть». Это означает подключение нескольких устройств к одному маршрутизатору, создание единой сетевой среды. В результате образуется группа ПК и периферийных устройств, объединенных в локальную сеть проводами, переключателями и беспроводным соединением.

Вам также необходимо знать, что означает порт LAN на модеме. Это разъем для подключения к нему периферийного оборудования. В эту группу входят компьютеры, принтеры, SIP-телефоны и другое оборудование. LAN иногда называют портом Ethernet и требует правильной настройки. В частности, для корректной работы необходимо назначить маршрутизатору IP-адрес для подключения с других ПК. Во избежание путаницы при использовании DHCP вам необходимо вручную зарезервировать IP-адреса в маршрутизаторе.

Если доступных портов LAN на маршрутизаторе недостаточно для подключения оборудования, попробуйте использовать коммутатор. Для этого сначала установите IP-адрес и сетевую маску, а затем выберите IP-адрес основного маршрутизатора (с доступом в Интернет) в качестве шлюза

При использовании коммутатора важно отключить на нем распределение IP-адресов через DHCP

Локальная сеть также обеспечивает беспроводное соединение, которое позволяет различным устройствам, включая смартфон, подключаться к маршрутизатору. Но здесь все про Wi-Fi и это отдельная тема.

WAN сеть

Другой вариант для теоретиков. WAN – глобальная вычислительная сеть. Сеть, объединяющая в себе несколько других сетей. Немного теории можно взять из следующего видео:

Для краткого понимания. Выделяют обычно 2 вида сетей, но иногда к ним пытаются подсадить еще и третью:

• WAN – читаем «ВАН» – Wide Area Network – глобальная сеть – значит тот самый всеохватывающий интернет. Единая мировая сеть.
• LAN – читаем «ЛАН» – Local Area Network – локальная сеть. Ключевое здесь – закрытая. Может быть домашней, может быть огромного предприятия с десятками тысяч компьютеров и распределением по всему миру. Но не все имеют доступ сюда извне.
• MAN – читаем «МАН» – что-то промежуточное и среднее – Metro Area Network – городская сеть. Понятие «городская» тоже размыто, я бы здесь больше думал для понимания о сетях провайдера – когда все полностью не видят друг друга, но при этом при скачивании с местных файлообменников провайдера скорость между участниками этой неглобальной сети все равно выше, т.к. по сути это та же большая локальная сеть, но с выстроенными фильтрами.

Для студентов актуальны отличия WAN от LAN и в этом сегменте. Под запись:

1. Размер сети – глобальная не ограничена даже космосом, локальная имеет ограничение ее архитектором. В теории тоже может выходить в космос, но принадлежит она все-таки не всему миру и всегда будет меньше глобальной.
2. Количество машин – все, кто подключен к интернету, участники глобальной сети. Локальные сети разрозненны, и в единичной сети их всегда меньше.
3. Сервисы. В локальной сети шарят папки и принтеры. В глобальной все строится на клиент-серверной архитектуре – глобальные маршрутизации, WWW и т.д.

Что такое LAN и чем отличается от WAN?

Привет, дружище! Дома на телевизоре, игровой приставке, ноутбуке, или в офисе, на IP — телефоне или рабочем ПК мы видим этот порт с названием LAN. А если взять в руки роутер, то на нем и вовсе будет не только LAN, но и WAN . Вообще этих » АНов » очень много: LAN, WAN, MAN, CAN, WLAN, BAN, NAN, SAN . В общем, чтобы не превратиться в Эминема, в статье мы расскажем только о двух из них: LAN и WAN дамы и господа, давайте разбираться.

ВИДЕО: РАЗНИЦА МЕЖДУ LAN И WAN?

LAN — LOCAL AREA NETWORK

На самом деле, все эти «рэперские» термины это не более чем попытка классифицировать компьютерные сети в зависимости от радиуса их действия, масштаба и принципа организации. Радиус действия, масштаб, принцип — это три ключа к пониманию любого из терминов.

Начнем с LAN — Local Area Network или просто ЛВС локальная вычислительная сеть — локалка. Она бывает домашняя на 5-6 человек, а бывает офисная на 50 человек. LAN покрывает небольшую зону: квартиру, помещение, пару этажей или здание.

В контексте домашнего использования, в LAN порты роутера подключаются пользовательские устройства: компьютеры, ноутбуки, телевизоры, игровые консоли нового поколения чтобы, играть в Red Dead Redemption 2, отличная игра кстати, и прочие домашние радости, которым нравится для стабильной работы подключаться к сети через кабель.

А с точки зрения корпоративного использования, в LAN находятся рабочие станции сотрудников, принтеры, сканеры и сервера. Кстати, в офисной сети существует множество локальный сетей , которые, как правило, делят по назначению: отдельный LAN для бухгалтерии, свой LAN для продаж, операционного департамента, отдельную сеть делают для принтеров и серверов.

Согласитесь, получается много локалок. Для простоты в корпоративных сетях, бородатые сисадмины создают VLAN Virtual Local Area Network, или так называемые виртуальные локальные сети, которые позволяют на на одном физическом порту роутера создать несколько виртуальных локальных сетей сразу. Э — экономия .

WAN — WIDE AREA NETWORK

WAN (Wide Area Network) — это глобальная вычислительная сеть, которая не ограничена географической локацией — квартира, этаж или здание. Чувствуете разницу с LAN? Там локальная , а здесь глобальная сеть — вот он ключ — масштаб.

В контексте домашнего использования — WAN разъем вашего роутера в квартире, это порт, из которого идет провод к оборудованию провайдера на чердак. Именно этот провод в поте лица протягивал к вам в квартиру монтажник, когда приходил подключать вас к интернету. Именно за этим портом начинается глобальная сеть.

В корпоративном использовании, WAN подключение, это подключение к глобальной сети провайдера. Это может быть сеть, которая связывает офисы компании в Москве и Владивостоке, а может быть подключение к интернету на большом корпоративном маршрутизаторе.

В отличие от LAN, который может быть только частным, то есть его владельцем является хозяин квартиры или компания, WAN может быть публичным. Отличный пример публичной WAN сети — интернет, через который вы сейчас читаете эту статью. Кстати, скорость передачи данных внутри LAN локалки выше, чем скорость передачи в глобальной сети WAN.

С точки зрения модели OSI, ключевые отличия LAN от WAN кроются на физическом и канальном уровне. В LAN царит стандарт Ethernet, а в WAN, например, живут такие стандарты как Frame Relay, HDLC или PPP (Point-to-Point-Protocol).

ИТОГОВАЯ РАЗНИЦА

Закрепим и подытожим все ключевые различия между LAN и WAN:

• По смыслу: LAN для небольшой территории покрытия, WAN для крупной или распределенной географически сети
• По владельцу : если LAN сеть управляется частным лицом или компанией и как правило имеет единоличного владельца, то WAN сети зачастую публичны — интернет, как пример
• По скорости : передача данных внутри LAN сети быстрее, чем в WAN
• По задержке: задержка передачи данных между устройствами в LAN меньше, чем в WAN сетей
• По технологии: LAN сети отличаются стандартами физического и канального уровня модели OSI от WAN сетей
• По стоимости и сложности обслуживания: LAN сети как правило проще и дешевле обслуживать, чем WAN

Чем отличается WAN от LAN подключения на роутере?

Сразу вытекает логичный вопрос — чем вообще отличаются порты WAN и LAN на роутере, если и в тот и в другой производится подключение кабеля RJ-45? Разъемы LAN, в отличие от WAN, предназначены для соединения с локальной сетью по кабелю других устройств — компьютеров, ноутбуков, принтера, IP камеры и так далее.

• В WAN идет кабель, который протянул в квартиру провайдер для подачи интернета на сам маршрутизатор
• В LAN — провод от другого устройства, которое необходимо подключить к интернету и локальной сети

Как я уже говорил, во многих из них нет беспроводного Wireless адаптера (WiFi 802.11ac или 802.11n), и их можно подключить к интернету только с помощью сетевого кабеля. Поэтому портов LAN чаще всего больше, чем WAN — обычно от 2 до 4.

Также отличаться также может и скорость интерфейса. Например, в недорогих моделях маршрутизаторов скорость интернета через WAN будет ограничена 100 мбит/c при том, что локальная сеть (по LAN) может быть гигабтной, то есть достигать 1 гбит/c.

То же касается и беспроводного интерфейса Wireless LAN, где скорость зависит от диапазона частот. На 2.4 ГГц (стандарт WiFi 802.11n) обычно ограничен 150 или 300 мбит/c, а на 5 ГГц (802.11ac) может достигать 900 мбит/с и выше.

Что значит WAN на роутере

Термин WAN – это аббревиатура от Wide Area Network и переводится как «Глобальная Вычислительная Сеть» (ГВС), представляет собой географически распределенную сеть, объединяющую в себя несколько локальных сетей. Благодаря этому можно подключаться из одной локальной сети к ресурсам других, если, конечно, к ним предоставлен доступ.

WAN порт используется для подключения роутера ко внешней сети, в частности для подключения к сети провайдера с целью получения доступа в интернет. Обычно он выделяется другим цветом и маркируется надписью «WAN» или «INTERNET».

То есть, данное подключение используется для связи между собой удаленных компьютеров, расположенных в разных зданиях, городах, странах.

В некоторых моделях присутствуют два WAN порта, или вообще количество их настраивается

Наличие их обычному пользователю не очень важно, но, для справки, они используются для резервного доступа в интернет через другого провайдера или для балансировки нагрузки

Что такое wan и lan в роутере, расшифровка термина

WAN расшифровывается как Wide Area Network, по-нашему это означает «Глобальная вычислительная сеть». Это выходной порт роутера в глобальную сеть, т.е. в Интернет. Мастер установки интернета протягивает кабель WAN до вашего дома или офиса.

Топология WAN

У каждого роутера есть LAN порты — с англ. языка «Local Area Networks» по-русски «Локальная сеть». Она соединяет все гаджеты в единую сеть и маршрутизатор через wan выводит их в Интернет. Например: ноутбуки, телевизоры, смартфоны, подключенные к роутеру в пределах квартиры или офиса. Все это называется локальной сетью или просто локалка.

Устройства в единой сети LAN

Отличие WAN от LAN

Судя только по названию, вы можете видеть, что WAN и LAN используют общие слова «Area Networks», что означает, что обе эти технологии подразумевают компьютерную сеть, которая соединяет множество устройств. Единственное различие заключается в размере этой сети, которая может быть глобальной (Wide) или локальной (Local).

Но гораздо важнее, чтобы пользователь знал, чем LAN и WAN различаются на маршрутизаторе. К разъему WAN подключается кабель от провайдера, через который интернет выходит на устройство. Иногда, чтобы зарезервировать канал, покупают роутер, в котором есть двойной WAN. Таким образом можно гарантировать непрерывный доступ к сети. Если у провайдера, канал которого выбран в качестве основного, возникнут проблемы со связью или он вообще пропадет, роутер переключится на резервную линию и проблем с интернетом не будет.

Обычно порт WAN на роутере выделен синим цветом и имеет аналогичную надпись. Также там могло быть написано слово «Интернет». Он расположен слева или справа. Необходимо не только подключить провод к WAN, но и настроить его, введя данные, предоставленные провайдером.

Порты LAN могут быть выделены желтым цветом или вообще не выделены. У них также есть подписи, обычно это их серийные номера — 1,2,3 и т.д. Эти разъемы нужны для подключения устройств к роутеру и их выхода в Интернет. Для подключения используется кабель Ethernet.

В настоящее время эти порты обычно не используются в маршрутизаторах, используемых в частных жилых районах, потому что все больше и больше устройств в доме имеют беспроводной интерфейс и необходимость в сетевых кабелях отпала. Но в офисах и на предприятиях эти порты используются, и их количества на роутере тоже мало. Следовательно, коммутаторы и концентраторы подключаются к портам LAN, а компьютеры и другое сетевое оборудование подключаются к этим устройствам. Следовательно, количество портов в локальной сети может быть увеличено с помощью этих устройств.

Если вы легко можете обойтись без интерфейса LAN дома, поскольку вся маршрутизация может происходить через беспроводной интерфейс, разъем WAN на маршрутизаторе должен быть обязательным, без него вы можете забыть о доступе к сети.

Кроме того, порты различаются по скорости передачи данных. Скорость передачи данных в локальной сети часто выше, чем скорость загрузки данных из Интернета. Это может быть связано либо с ограничением ценового уровня поставщика, либо с ограничениями самого коннектора. Например, порты LAN могут достигать 1000 Мбит / с, а порты WAN могут достигать 100 Мбит / с. Следовательно, устройства могут обмениваться данными друг с другом на высокой скорости, если сетевые карты устройств поддерживают эту скорость. Но скорость обмена с «внешним миром» будет ограничена WAN.

1.6 Настройка DHCP серверов

Чтобы компьютеры получали сетевые настройки автоматически, необходимо настроить DHCP сервера. Поскольку у нас будут две сети, то нужно настроить два DHCP сервера.

Настраиваем DHCP сервер внутренней сети предприятия:

1. Откройте меню IP — DHCP server;
2. Нажмите «красный плюсик»;
3. В появившемся окне в поле Name укажите название dhcp_server_main;
4. В списке Interface выберите интерфейс офисной сети bridge_main;
5. В списке Address Pool выберите пул IP адресов dhcp_pool_main, которые будут присваиваться компьютерам предприятия;
6. Нажмите кнопку OK.

Настраиваем DHCP сервер гостевой сети аналогичным образом:

1. Нажмите «красный плюсик»;
2. В появившемся окне в поле Name укажите название dhcp_server_vlan2;
3. В списке Interface выберите виртуальный интерфейс гостевой сети vlan2;
4. В списке Address Pool выберите пул IP адресов dhcp_pool_vlan2, которые будут присваиваться гостевым ноутбукам;
5. Нажмите кнопку OK.

Теперь переходим на вкладку Networks и добавляем наши сети:

Добавляем сеть предприятия:

1. Нажмите «красный плюсик»;
2. В поле Address укажите сеть предприятия 192.168.88.0/24;
3. В поле Gateway укажите адрес шлюза 192.168.88.1;
4. В поле Netmask укажите маску 24;
5. В поле DNS Servers укажите адрес DNS сервера 192.168.88.1;
6. Нажмите кнопку OK.

Добавляем гостевую сеть:

1. Нажмите «красный плюсик»;
2. В поле Address укажите сеть предприятия 192.168.10.0/24;
3. В поле Gateway укажите адрес шлюза 192.168.10.1;
4. В поле Netmask укажите маску 24;
5. В поле DNS Servers укажите адрес DNS сервера 192.168.10.1;
6. Нажмите кнопку OK.

Чем отличается разъем WAN от LAN?

Здесь так же все очень просто. Что такое LAN?

LAN
(Local Area Network) — это локальная сеть. Проще говоря, это компьютеры, которые соединены между собой на не очень большом расстоянии. Например, компьютеры, телевизоры, мобильные устройства, которые соединены между собой через маршрутизатор в рамках дома, или офиса. Это и есть локальная сеть.

На роутерах обычно вы можете найти 4 LAN разъема. Они желтого цвета и выглядят вот так:

Служат они для подключения устройств в локальную сеть по сетевому кабелю.

Отличие WAN от LAN в том, что WAN это доступ к интернету, а LAN это локальная сеть, в которую могут быть подключены устрйоства, которые находятся недалеко друг от друга.

Думаю, что это все, что нужно знать об этих двух обозначениях. Можно конечно же углубиться в технические моменты, заумные определения и т. д., но вряд ли это будет кому-то интересно.

Здравствуйте, дорогие читатели! Данная статья является первой в рубрике «Умный дом». Задача новой рубрики состоит в том, чтобы простыми словами описать основы взаимодействия с современными устройствами в нашем доме.

Вот например, взять современные телевизоры. В наше время уже достаточно сложно найти телевизор без технологии Smart TV, и уж тем более сложно, практически нереально найти телевизор без разъема LAN или модуля wi-fi.

Вот тут-то и возникает вопрос: зачем нужны все эти навороты? Раз уж приходится тратить на них деньги, так может стоит заодно и познать пользу от этих новшеств? Ответ прост: «Конечно стоит!».

Очевидно, что разъем LAN используется для того, чтобы можно было ввести телевизор в домашнюю сеть посредством сетевого кабеля

Это делается для того, чтобы можно было использовать сетевые технологии, не важно с доступом к интернету или без доступа

Итак, вкратце поговорим про сетевые технологии, используемые в телевизорах. Их две. Это Smart TV и DLNA.

Как использовать PPTP VPN-сервер для доступа к домашней сети через Wi-Fi роутеры (новый синий интерфейс)?

Эта статья подходит для:

Archer C1200 (V2, V3), Archer A7 (V5), Archer C60 (V2), Archer C8 (V4), Archer C9 (V5), Archer C7 (V4, V5), Archer C5400 (V2), Archer C59 (V2)), V3), Archer C58 (V2).

VPN-сервер PPTP используется для создания VPN-соединения для удаленного устройства. Чтобы использовать функцию VPN, вам необходимо включить PPTP VPN-сервер на маршрутизаторе и настроить PPTP-соединение на удаленном устройстве. Выполните следующие действия, чтобы настроить соединение PPTP VPN.

Шаг 1. Настройте VPN-сервер PPTP на маршрутизаторе

1. Войдите в веб-интерфейс роутера. Если вы не знаете, как это сделать, обратитесь к инструкции

2. Перейдите в «Дополнительные настройки»> «VPN-сервер»> «PPTP VPN» и выберите «Запустить VPN-сервер.

Перед включением VPN-сервера рекомендуется настроить динамическую службу DNS (рекомендуется) или назначить статический IP-адрес WAN-порту маршрутизатора и синхронизировать системное время с Интернетом.

3. В объявленном IP-адресе клиента введите диапазон IP-адресов (до 10 адресов), которые будут подключаться к серверу PPTP VPN.

4. Нажмите «Дополнительные настройки», чтобы установить разрешение на подключение PPTP в соответствии с вашими потребностями.

• Выберите Разрешить доступ Samba (Мое сетевое окружение), чтобы ваше устройство VPN могло получить доступ к локальному серверу Samba.

• Выберите «Разрешить сквозную передачу NetBIOS», чтобы устройство VPN могло получить доступ к серверу Samba, используя имя NetBIOS.

• Выберите Разрешить незашифрованные подключения, чтобы разрешить незашифрованные подключения к серверу VPN.

5. Щелкните Сохранить.

6. Настроив учетную запись PPTP VPN для удаленного устройства, вы можете создать до 16 учетных записей.

1) Нажмите Добавить).

2) Введите имя пользователя и пароль для аутентификации устройств на сервере PPTP VPN.

См. Также: Как настроить анонимность в Telegram

3) Щелкните ОК.

Шаг 2. Настройте PPTP VPN-соединение на удаленном устройстве

Удаленное устройство может использовать встроенное в Windows программное обеспечение PPTP или стороннее программное обеспечение PPTP для подключения к серверу PPTP. В нашем примере мы используем встроенное в Windows программное обеспечение PPTP.

1. Щелкните Пуск> Панель управления> Сеть и Интернет> Центр управления сетями и общим доступом.

2. Выберите Настроить новое соединение или сеть.

3. Выберите «Подключиться к моему рабочему месту» и нажмите «Далее.

4. Выберите «Использовать подключение к Интернету (VPN).

5. Введите IP-адрес маршрутизатора (например: 218.18.1.73) в поле Интернет-адреса. Нажмите «Далее.

6. Введите имя пользователя и пароль, установленные для PPTP VPN-сервера на маршрутизаторе, и нажмите «Подключиться.

7. Соединение PPTP VPN создано и готово к использованию.

Для получения подробной информации о каждой функции и конфигурации оборудования перейдите на страницу «Загрузки», чтобы загрузить руководство пользователя для вашей модели устройства.

В чем различие между портами Local Area и Wide Area

Главное различие этих двух портов — в предназначении сетей. Wide Area — сеть глобальная, с помощью которой объединены группы небольших сетей, а также компьютеры, причем их место положения никак не влияет на процесс объединения. Пользователи, машины которых подключены к сети WAN, способны общаться друг с другом из разных уголков планеты. Ограничение на процесс взаимодействия абонентов накладывает лишь скорость передачи данных.

Всемирно известная Wide Area — это Интернет, однако это далеко не единственная внешняя сеть в нашем мире. LAN является сетью внутренней, локальной, с помощью которой можно объединить части сети, выделенные вычислительные машины, которые расположены относительно неподалеку. Работу между ними обеспечивают проводные, беспроводные технологии.

Обратимся вновь к роутеру. Главное предназначение порта WAN — подключение кабеля, отвечающего за интернет-соединение. Порты LAN, в свою очередь, необходимы для подсоединения и настройки компьютера и других устройств.

Локальные сети (LAN) охватывают всего несколько километров, а связь на участках поддерживается при помощи высококачественных кабелей, которые характеризуются большой пропускной способностью (обычно это витая пара).

Глобальная Wide Area не ограничена охватом какой-то территории, но при такой организации используются телефонные провода, которые не могут похвастать ни высоким качеством, ни скоростью. Но соединения типа WAN могут основываться и на современных видах связи. Еще одно различие этих двух сетей — топология. LAN допускает использование только прямой топологии, а WAN основана на смешанной иерархической топологии.

Что касается канального уровня, то в локальных LAN один канал связи использует лишь один клиент. Глобальные же отличаются тем, что один канал связи может быть разделен сразу между несколькими клиентами.

Подпишитесь на обновления в соц.сетях

Каждую неделю мы рассказываем о главных кинопремьерах, выставках, спектаклях и концертах. Коротко и по делу.
