Как обжать интернет кабель rj-45 своими руками: варианты и порядок обжима коннектора для интернета

Что такое обжим витой пары и как его делать

Обжим витой пары – это установка механическим путем на оба конца многожильного кабеля. Он предназначен для дифференциального сигнала коннекторов с последующей их опрессовкой при помощи специального оборудования с целью получения так называемого патч-корда. Алгоритм этих действий в общем плане будет следующий:

1. подготавливается отрезок кабеля, который имеет восемь или четыре жилы, необходимой длины;
2. производится зачистка концов, причем в зависимости от типа кабеля и коннектора будут присутствовать свои нюансы;
3. расположение жил выполняется в зависимости от используемой цветовой схемы;
4. излишки жил отрезаются;
5. концы проводов вводятся в разъем коннектора;
6. коннектор вставляется в специальное рычажное устройство, где производится его опрессовка.

Варианты обжимки

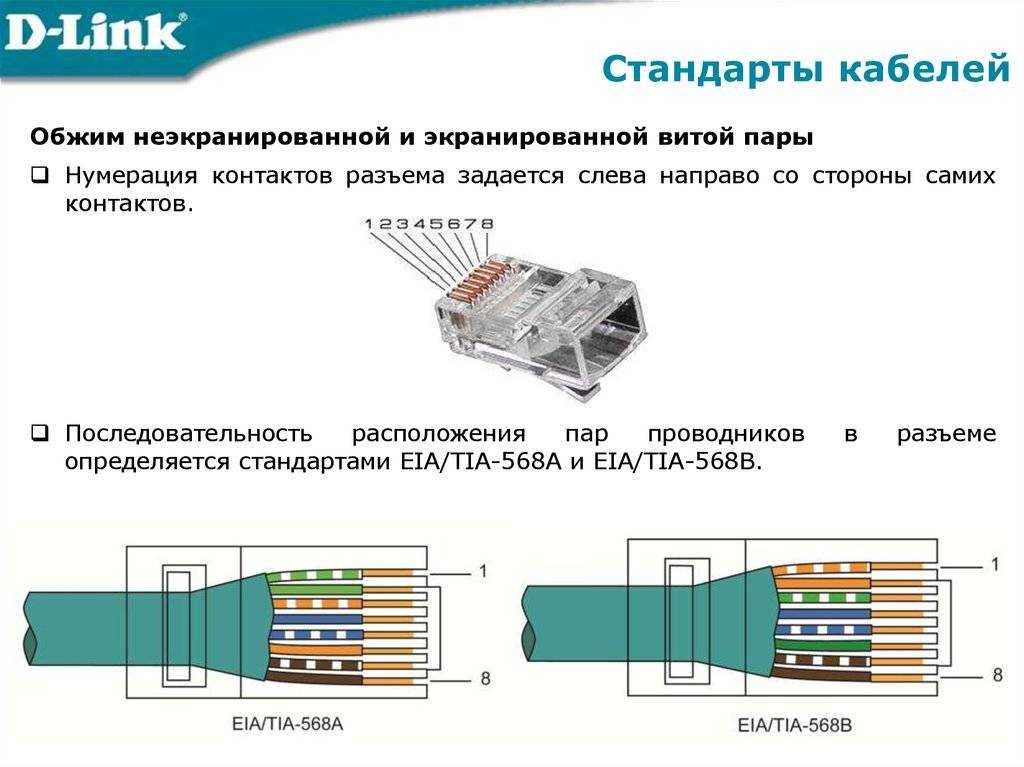

При обжиме витой пары с 4 или 8 жилами обязательно учитывается правильная схема распределения цветов. Так как каждому оттенку соответствует свой информационный канал.

Варианты прямой обжимки витой пары по типу А и типу ВИсточник netflow.by

Чаще всего применяются следующие 4 варианта обжимки:

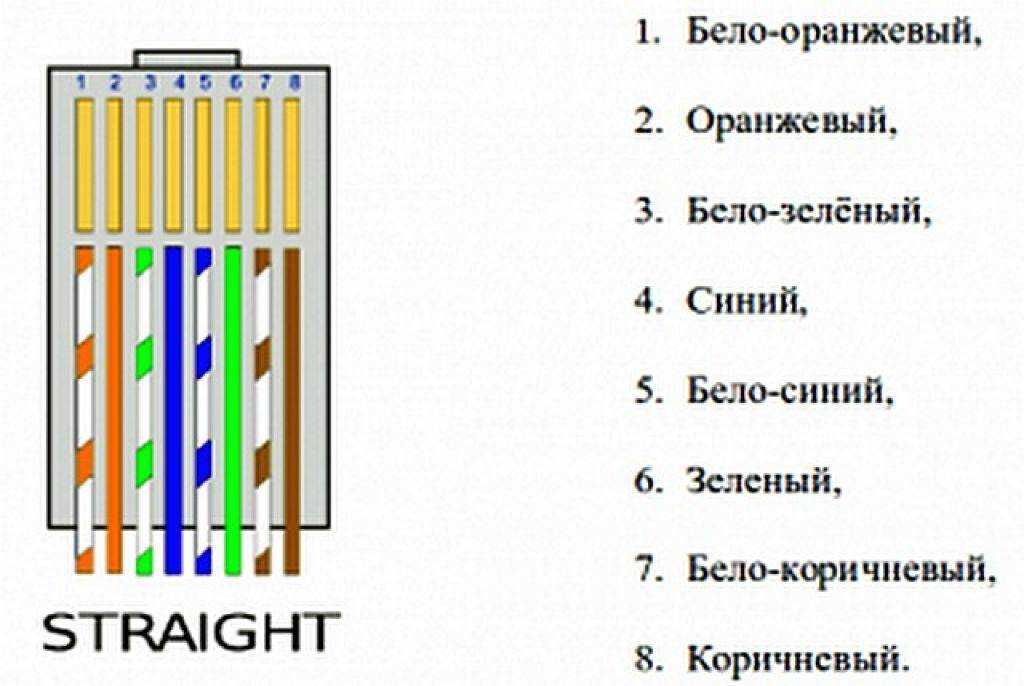

Прямой для 8-ми жил.

Способ пригоден для коммутации 2-х типов устройств:

1. С одного края – компьютер, телевизор, принтер, ксерокс.
2. На другом краю – свитч или интернет-роутер.

Специфика метода в том, что с обоих концов провод обжимается одинакового – отчего он и носит название прямого.

При этом способ подразделяется на 2 типа – А и В.

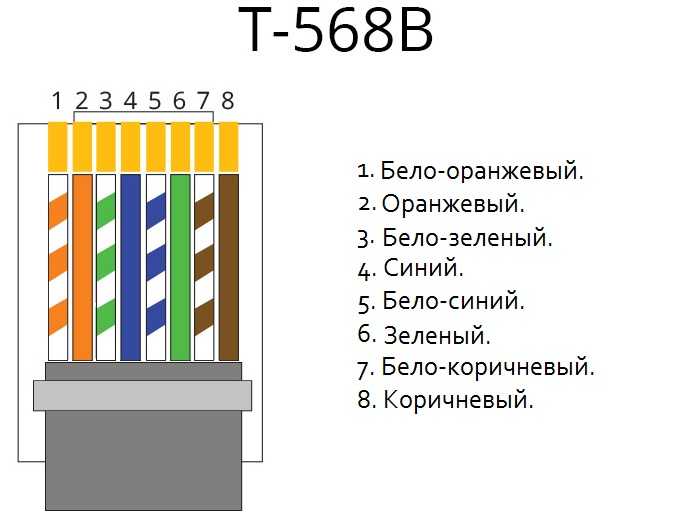

Типу В соответствует такое распределение проводников:

1. Оранжево-белый.
2. Оранжевый.
3. Бело-зеленый.
4. Синий.
5. Сине-белый.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

В типе А жилы, находящиеся на местах 1 и 2, меняются с жилами на позициях 3 и 6.

Перекрестный для 8-ми жил.

Данная цветовая схема распиновки витой пары интернет кабеля с 8 проводами предназначается для коммутации 2-х ПК или ноутбуков, а также хабов. При этом применяется она все реже и реже, так как современная умная техника способна сама распределять сигналы в нужной комбинации по алгоритму MDIX-авто.

С другой стороны многие домашние устройства все еще работают по отработанной технологии обжимки. Здесь также задействуется 2 типа – А и В.

Сравнение прямой и перекрестной цветовых схем обжимки витой парыИсточник ytimg.com

Схема распределения по типу В выглядит следующим образом:

1. Оранжево-белый – Зелено-белый.
2. Оранжевый – зеленый.
3. Зелено-белый – оранжево-белый.
4. Синий – синий.
5. Сине-белый – сине-белый.
6. Зеленый – оранжевый.
7. Коричнево-белый – коричнево-белый.
8. Коричневый – коричневый.

Цель применения 2-х-парного кабеля – удешевление сети, так как он дешевле 4-х-парного варианта. Берется он для случаев, когда скорость сохраняется в рамках 100 Мбит/с.

Ввиду того, что коннектор остается тем же, то есть 8-канальным, RJ45-распиновка по цветам для Ethernet приобретает следующий вид:

1. Оранжево-белый.
2. Оранжевый.
3. Зелено-белый.
4. Пустое место.
5. Пустое место.
6. Зеленый.
7. Пустое место.
8. Пустое место.

На случай аварии в сети можно задействовать и 4-х-парный проводник. Если первые 2 пары вдруг перегорят, можно подключить другие 2.

Для обжима интернет-кабеля применяется специальный коннекторИсточник anlan.ru

Перекрестный для 4-х жил.

Для 2-х-парной версии также доступна перекрестная схема распределения проводов:

1. Оранжево-белый – зелено-белый.
2. Оранжевый – зеленый.
3. Зелено-белый – оранжево-белый.
4. Свободное место.
5. Свободное место.
6. Зеленый – оранжевый.
7. Свободное место.
8. Свободное место.

Способ коммутации довольно-таки редкий. Сегодня его еще применяют для соединения с ПК старого образца.

Как проверить качество обжима интернет-кабеля

После того, как обжим кабеля был выполнен, необходимо убедиться, что подсоединение является рабочим. Для этого обычно применяется один из следующих способов.

Первый способ — тестер кабельный

Профессиональные работники используют специальные приборы — LAN-тестеры. Обычно это устройство состоит из двух частей. Это дает возможность одновременно произвести проверку обоих концов сетевого кабеля одновременно. В основном и дополнительных устройствах имеются порты для подключения коннекторов. После подсоединения происходит тестирование использованных проводов.

На устройстве имеются индикаторы, соответствующие каждому из проверяемых проводов. На них будут отображены результаты, полученные в ходе проверки. Если какой-либо контакт обжат некачественно, то это будет легко обнаружено.

Второй вариант — мультиметр

Основной способ контроля дома — использование мультиметра. При проведении проверки его устанавливают на выполнение прозвона или на использования самого небольшого сопротивления (например, 200 Ом). При этом желательно включить звуковую индикацию. Для проверки берут оба интернет штекера сетевого кабеля и кладут их рядом друг с другом. Затем прозванивают каждую пару проводков одного цвета. Если между ними отсутствует электрический контакт, то это будет сразу же обнаружено.

Эта проверка не требует большого количества времени. Важным условием является использование достаточно тонких щупов. Чтобы их получить, необходимо или использовать тонкую проволоку, или подточить обычно используемые щупы.

Если не прозванивается хотя бы одна пара проводов, то придется производить обжим сетевого кабеля еще раз.

Важно! Иногда бывает так, что коннекторы одного кабеля одновременно не находятся в одном помещении. В этом случае также существует возможность провести проверку

Дело в том, что между проводами одного цвета существует электрическая связь. В этом случае рассматривают цветной провод и полосатый той же расцветки. Таким образом один провод можно вставить в предназначенную для него розетку, а во втором измерить сопротивление между каждой из указанных пар. Его величина должна быть примерно равной во всех случаях. Если этого нет, то это означает, что обжатие кабеля было некачественным.

Третий способ — подключение устройства, с другими устройствами

Этот вариант является наиболее простым способом проверки. При этом надо подключить компьютер и проверить наличие связи с интернетом или локальной сетью. Если все работает нормально, то это означает, что кабель был обжат правильно.

Использование самообжимающихся коннекторов

Недавно узнал, что существуют коннекторы, которые не требуют кримпера и отвертки для обжатия. Всё что нужно – это инструменты для снятия верхней оплетки кабеля и выравнивания ряда проводов. Принцип работы заключается в следующем:

• Снимаем верхнюю оплетку.
• Расплетаем и выпрямляем провода.
• Открываем крышку устройства, сверху заводим пары. Каждый провод в свой паз. После присоединения фиксаторы не дадут проводам просто так вылететь.
• Теперь закрываем крышку до щелчка. Неподвижные ножи соединятся с проводами, что позволит использовать кабель для соединения разных устройств.

Цена такого коннектора варьируется от 75 до 500 рублей в зависимости от производителя. Однако она компенсируется тем, что вам не нужно приобретать и использовать дополнительные инструменты. Такой коннектор считается многоразовым. По необходимости снимаете и устанавливаете его обратно.

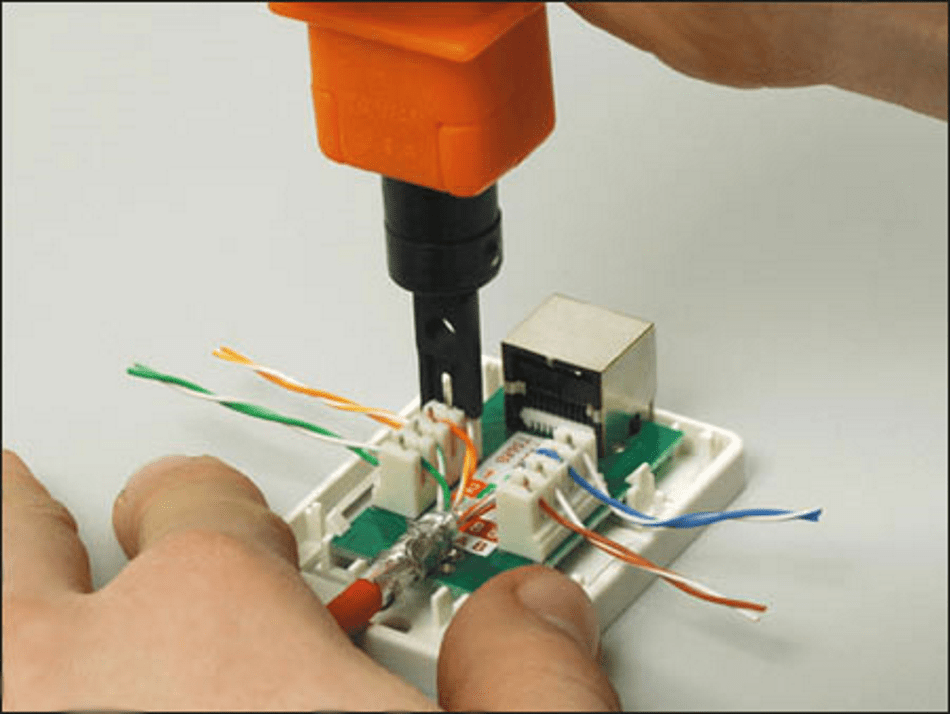

Подключение витой пары к розетке

Вытащить кабель из стенной розетки немного проще, потому что схема кабеля напечатана прямо на контактной панели розетки. Главное — ничего не перепутать. При установке розеток рекомендуется использовать приспособление для заделки витой пары, например, соединительный нож для эскрактора. Некоторые современные розетки позволяют обойтись без них — после разводки проводов просто закройте крышку розетки, и она зафиксирует соединения.

Подключение витой пары к розетке с помощью патча

Частным случаем заделки розетки является подключение кабелей витой пары через муфту. Здесь все аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, потом для второго. Возможно, самый простой способ соединить два патч-корда — использовать специальный разъем для витой пары RJ-45 от двух розеток, размещенных в одной коробке.

Расшивки для установки розеток RJ-45:

Palladin Tools PT-1913 — Инструмент для зачистки проводов UTP / STP с компенсационным швом 110

• UTP / STP CAT-5, 5e, 6 зачистка
• Витая пара с возможностью расширения до 110
• Качественное исполнение
• Легкость использования
• Глубина зачистки саморегулирующегося кабеля

Jonard Tools ENI-110 — 110-контактные перекрестные кабели

• Назначение: разводка провода на 110 крест
• Два лезвия: с кусачками и без них
• Цвет ручки: голубой
• Вес: 64 г

Jonard EPD-9Krone — перкуссионный инструмент KRONE

• Крестовина типа KRONE в комплекте
• Прочный ударный механизм
• Два режима ударной силы Hi и Low: 18,14 кг и 13,6 кг
• Крючок для снятия кондуктора с креста
• Двухцветная ручка для идентификации режима
• Запираемый отсек для лезвий
• Ресурс инструмента: 100000 операций на режим
  высокая ударная нагрузка (18,14 кг / 178 Н)
• Вес без лезвия: 127 г

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Но большинство современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.

Подключение витой пары к розетке с помощью эскрактора

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Процесс обжимки.

Сначала удаляем наружный слой изоляции, не затрагивая сами жилы, затем раскручиваем их в месте, где изоляция удалена, и распределяем в выбранной последовательности, подрезаем, чтобы они с наружной изоляцией вошли в коннектор. Изоляцию проводов снимать не нужно. После этого коннектор необходимо вставить в гнездо обжимки и сжать ручки.

Следует учитывать, что не нужно больше, чем требуется для подключения разматывать провода, а только до места, где заканчивается срез наружной изоляции. Необходимо проследить, чтобы наружная изоляция оказалась в коннекторе, поскольку она является экраном при возникновении помех.

Многие не желают приобретать обжимку только для единственного кабеля. В подобной ситуации рекомендуется приобрести тонкую шлицевую отвертку. Обжимка позволяет опрессовать кабель единственным нажимом, а шлицевой отверткой необходимо аккуратно обжимать в отдельности каждый контакт. После этого следует тестером проверить, насколько качественно соединены жилы.

Проверяем обжатый кабель

Итак, теперь, когда у нас обжаты оба конца кабеля, настало самое время проверить наше создание на работоспособность. Для этого:

1. воткните его коннекторы в соответствующие порты тестера кабелей или просто в два компьютера (ну или компьютер и роутер, к примеру). Следите за тем, чтобы лампочки у сетевого разъема мигали и у передатчика, и у приемника, причем характер этого мигания должен быть примерно одинаков;
2. если тестер в каком-то месте начинает зажигать красную лампочку, обратитесь к указанному проводку – возможно, он недожался. То же самое касается и компьютеров – если сетевая карта не подает признаков жизни, а система не видит подключенный шнур, значит, обжимку следует произвести еще раз. Вот нам и пригодились запасные коннекторы.

Когда вы наконец добьетесь успешного соединения, можете смело использовать получившийся провод по назначению. Готово!

Обжим витой пары без инструмента (кримпера)

Чтобы обжать витую пару без кримпера потребуется использовать плоскую отвертку. Дополнительно понадобятся кусачки или ножницы.

Порядок действий при обжатии витой пары отверткой

Как самому обжать интернет кабель без обжимки — порядок действий:

Изоляцию аккуратно снять примерно на 2 см. Для этого используется нож. Операция довольно проста: изоляцию обрезать по кругу кабеля, и аккуратно стянуть. Все имеющиеся проводы расправить, и отделить друг от друга по цвету

Важно, чтобы жилы не переплетались, это упростит работу и даст возможность аккуратно подсоединить к ним штекер. Далее требуется подрезать провода и оставить примерно сантиметр

Сделать это можно с помощью кусачек. Если этого инструмента нет под рукой, можно использовать обычные ножницы. Ознакомившись со схемой, проверить, правильно ли выставлены провода. После этого их можно соединить с коннектором. Он должен быть расположен защелкой от мастера. Важно поставить проводки так, чтобы они уперлись в верхнюю часть коннектора. Заходить они должны полностью, и упираться в стенку. На всякий случай ещё раз удостоверится, что витая пара правильно зашла в коннектор. После этого можно начинать обжим. Для этого потребуется плоская отвертка, которой поочередно каждый контакт будет вдавливаться в корпус.

Важно! Чтобы домашние кабель и коннектор были максимально прочно соединены, надавливать на контакты нужно довольно сильно, но придется следить за тем, чтобы кабель не был повреждён. Провод должен не только быть равным с коннектором, а немножко уходить в корпус.
Вдавливание контактов отверткой. Когда каждый контакт будет надежно обжат, необходимо защелкнуть фиксатор кабеля для большей надёжности

Его надавливают внутрь, прижимая внешнюю изоляцию. Аналогичную операцию необходимо произвести со второй стороной кабеля

Когда каждый контакт будет надежно обжат, необходимо защелкнуть фиксатор кабеля для большей надёжности. Его надавливают внутрь, прижимая внешнюю изоляцию. Аналогичную операцию необходимо произвести со второй стороной кабеля.

Важно! Контакты при манипуляции с отверткой будут повреждены, на это не нужно обращать внимания, поскольку операция производилась грубым методом. Если использовать специальный обжимный инструмент (кримпер), таких повреждений не будет.. На этом обжимка завершена, осталось проверить работу кабеля, соединив компьютер и роутер

На этом обжимка завершена, осталось проверить работу кабеля, соединив компьютер и роутер.

Как обжимать безинструментальный коннектор

В продаже можно найти безинструментальный коннектор, провода к которому подсоединяют без использования специального оборудования, и даже отвёртки. Всё, что необходимо — острый нож, чтобы снимать изоляцию.

Как обжать провод для интернета без инструмента — порядок действий:

1. Используя нож или ножницы, аккуратно зачистить провода от изоляции.
2. Разместить их в специальном коннекторе.
3. Защелкнуть порт руками.

Важно! Вместе с коннектором идет инструкция, где указано, в какой последовательности вставлять провода. Как только они будут помещены внутрь, необходимо просто защелкнуть порт, и кабель будет обжат.. Проблема с безинструментальными коннектороми заключается в том, что их очень трудно найти в обычных магазинах электронной техники

Обычно подобные устройства приходится заказывать в сети Internet

Проблема с безинструментальными коннектороми заключается в том, что их очень трудно найти в обычных магазинах электронной техники. Обычно подобные устройства приходится заказывать в сети Internet.

Витая пара: категории, обжим, советы по работе

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

Как отремонтировать или поменять штекер на сетевом кабеле

Случается и то, что приходится заменять штекер на кабеле и чинить его. Воспользоваться можно отверткой. Сразу стоит сказать, что при некачественном обжиме будут регулярно происходить сбои и потеря сигнала, разрыв соединения. Сделать монтаж можно следующим образом:

1. Снять изоляцию кабеля и раскрутить все жилы, находящиеся внутри него;
2. Отмерить расстояние по всему корпусу штекера так, чтобы проводки доходили до контактов, а внешний слой изоляции кончался в самом коннекторе для большей надежности;
3. Установить кабель и зафиксировать все жилки по каналам контактов;
4. Зажать фиксацию и «утопить» контакты штекера в жилки.
5. Проверить кабель на работоспособность.

Отпрессовка штекера специальным инструментом Как проверить на исправность интернет кабельЕсли кабель вдруг перестал работать, то нужно разобраться с причинами этой неисправности. Вариантов тут не много:

• Жилки кабеля не касаются контактов в штекере;
• Штекер плохо контактирует со слотом сетевой платы;
• Произошел внутренний разрыв кабеля.

Вторую причину рассматривать долго и не нужно, так как она не связана с неисправностью кабеля. Гораздо больший интерес представляют первый и третий случаи. Самая главная проверка — мультиметром или тестером, то есть прозвон. Также прозвонить можно и каждый отдельный проводок. Делается это следующим образом. Один щуп прибора устанавливается на одну часть кабеля, а другой на — на вторую. Поочередно происходит подача напряжения на каждую жилку. Неисправность, если она заключалась в разрыве, тот час же будет найдена. Если с кабелем все нормально, то, скорее всего, отошли контакты в самом штекере. Собрать его заново или купить новый и выполнить зажим можно любым из способов, описанным выше.

Продвинутые обжимные клещи

Тепеь понятно, как правильно соединить интернет кабель, как его зафиксировать в штекере коннектора. Сделать это достаточно просто, используя при этом даже не специальные приборы, а простые плоскогубцы или отвертку. Чинить проблемные провода лучше с использованием мультиметра.

Выбор кабеля для локальной сети

Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

Cat5e всё еще востребована в мире

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%

А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.

Для офисного Wi-Fi лучше использовать Cat6A

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Кабель, коннектор, инструмент

Для того чтобы правильно обжать интернет-кабель в домашних условиях, требуется учесть следующие нюансы подбора расходников и инструмента:

Кабель.

В первую очередь учитывается категория кабеля – она должна соответствовать назначению. При этом желательно выбирать вариант в противопожарной оболочке – так как он более надежен и дольше прослужит.

Если трасса будет идти в помещении, подойдет обычный UTP-кабель, в более сложных условиях лучше взять экранированный проводник. Кроме того, не следует упускать из внимания жильность проводов. Многожильные удобнее, когда кабель в ходе эксплуатации будет изгибаться, одножильный – лучше обжимается и подойдет для розеток.

Чтобы обжать кабель связи, потребуется специальный инструмент – кримперИсточник 220-volt.ru

Чтобы обжать витую пару по одной из рассмотренных схем, потребуется специальное коммутирующее приспособление на 8 жил, иначе называемое коннектором или RJ 45. Его устройство характеризуется следующими особенностями:

1. Прозрачный пластиковый корпус для визуального контроля обжимки.
2. Защелка для фиксации в порту.
3. Разъем с тыльной части для кабеля.
4. Расположенные внутри 8 мест под жилы.
5. Контакты с заострениями для прорезки изоляции и соединения контактов.

Дополнительно коннектор оснащается наружной защитой от перегиба проводника, деформации защелки и проникновения пыли в порт.

Инструменты.

Для успешного проведения процедуры обжимки потребуется такой набор инструмента:

1. Кримпер. Так называется специальное обжимочное приспособление.
2. Стриппер. Применяется для обрезки изоляции с кабеля перед заведением жил в коннектор.
3. Мультиметр, чтобы проверить работоспособность электросхемы после сборки.

Видео-обзор 4-х способов обжимки интернет-кабеля:

Инструкция

Техника обжимки кабеля связи выглядит следующим образом:

• Отрезается кабель заданной длины.
• С краев на расстоянии 3-4 см снимается оболочка.
• Скрученные в пары провода раскручиваются.
• Проводки размещаются друг относительно друга согласно выбранной схеме по цветам.
• Далее все провода выравниваются по одной линии.
• После этого заводятся в посадочные места коннектора.
• Затем коннектор вставляется в кримпер и сжимается до характерного щелчка.
• Соединение проверяется на прочность – кабель не должен вытягиваться из коннектора.
• В завершении проверяется работоспособность собранного патч-корда – установкой в компьютерный разъем, LAN-тестером или прозвонкой мультиметром.

Аналогичным образом можно удлинить интернет-кабель. Для этого края стыкуемых проводников обжимаются по рассмотренной технологии, а затем вставляются в специальный переходник с разъемами с 2-х сторон.

Видео-урок по обжимке витой пары:

Коротко о главном

Витая пара представляет собой 1-, 2- или 4-х-парный кабель с защитной или обычной оболочкой. Предназначается для создания связи между ПК и другими устройствами посредством Ethernet-разъема. Различаются между собой по ряду признаков – типу защиты, количеству жил, категориям и свойствам покрытия.

Для обжима витой пары RJ 45 применяются такие схемы:

• Прямая на 8 жил.
• Кросс на 8 жил.
• Прямая на 4 жилы.
• Кросс на 4 жилы.

Правильная «распиновка»

Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки)

Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки

Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B. Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.

Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.е. используется патч-корды, с одинаковой распиновкой на обоих концах. Чтобы соединить в сеть два компьютера, пары проводов следует перекрещивать, поэтому в одном патч-корде делают: один конец по стандарту А, другой должен соответствовать стандарту B.

Обзор схем для обжима

Правильную работу провода обеспечивает определенное расположение жил в коннекторе. Существует две основные схемы распиновки для 8-жильного кабеля и еще одна – для 4-жильного, которым уже почти никто не пользуется.

Если коммутационное устройство – роутер или свитч – нужно соединить с ПК, ноутбуком, моноблоком, то требуется прямая распиновка. При коммутации напрямую двух компьютеров – перекрестная (kross-over).

Обе схемы имеют цифровое обозначение:

• прямая – 568В;
• кросс-овер – 568А.

Лучше выучить расположение проводов в обоих случаях, так как для домашнего применения для создания внутренней сети могут пригодиться обе схемы.

Менять местами провода нельзя. Если после бело-оранжевого следует оранжевый, то ни синий, ни зеленый, никакой другой подключать не следует – кабель не будет работать.

Но есть один момент – оранжевые и зеленые провода взаимозаменяемы, то есть под №1 может находиться бело-зеленый, затем зеленый и так далее.

Если вдруг вместо популярного 8-жильного кабеля приходится обжимать 4-жильный, применяемый только для подключения периферийных приборов, то потребуется совершенно другая схема.

При использовании тех же самых коннекторов порядок подключения проводников меняется.

Номера контактов выбиты на коннекторе, их обязательно следует учитывать при монтаже проводов. Для того, чтобы не напутать с порядком расположения, достаточно найти цифру 1 или 8.

Удлинение наращивание utp кабеля витая пара скруткой

Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.

С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.

Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.

Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.

В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.

Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.

Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.

Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
