Распиновка rj45

Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести саму витую пару нужной длины и коннекторы на 8 pin. Также следует купить или взять у знакомых необходимый инструмент. Если специализированный инструмент достать не удалось, можно обойтись подручным инвентарем. Поговорим сначала о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента можно производить в двух направлениях: для профессиональной деятельности; для личных нужд. Кто занимается профессионально, приобретет следующий инвентарь:

• кримпер;
• стриппер;
• тестер;
• инструмент для заделки витой пары.

Кримпер (обжимные клещи) в зависимости от сложности инструмента способен обрезать кабель, зачищать жилы, обжимать гильзы, наконечники, штекеры. Для этого в его корпусе встроены ножи, прессовочный зажим с разного вида пазами. Для снятия изоляции с проводов имеются специальные выемки разного радиуса.

Стриппер позволяет безопасно снимать изоляцию с проводов или разделывать кабель. Кроме режущей кромки, имеет гнезда разного диаметра, в которые вставляют провод подходящего диаметра.

Тестер предназначен для проверки правильности и качества проведенной распиновки и обжима. Аппараты выпускаются разной сложности и функциональности. Самый простой состоит из двух частей. Каждая часть подключается к одному из коннекторов кабеля. С одной части поступает сигнал, другая часть принимает его и показывает качество работы включением светодиодов в определенном порядке.

Последний инструмент содержит ряд прикладных устройств, позволяющих быстро и качественно разделать кабель. Если таких инструментов нет, можно обойтись обыкновенным ножом и отверткой.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

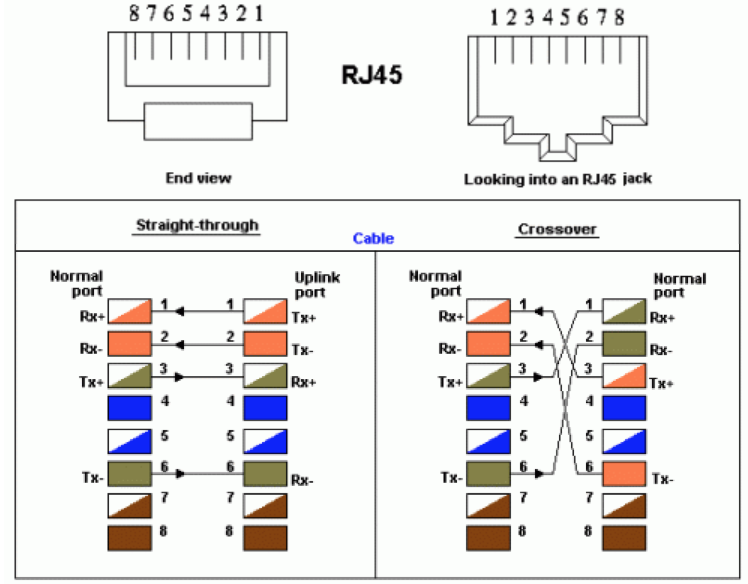

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

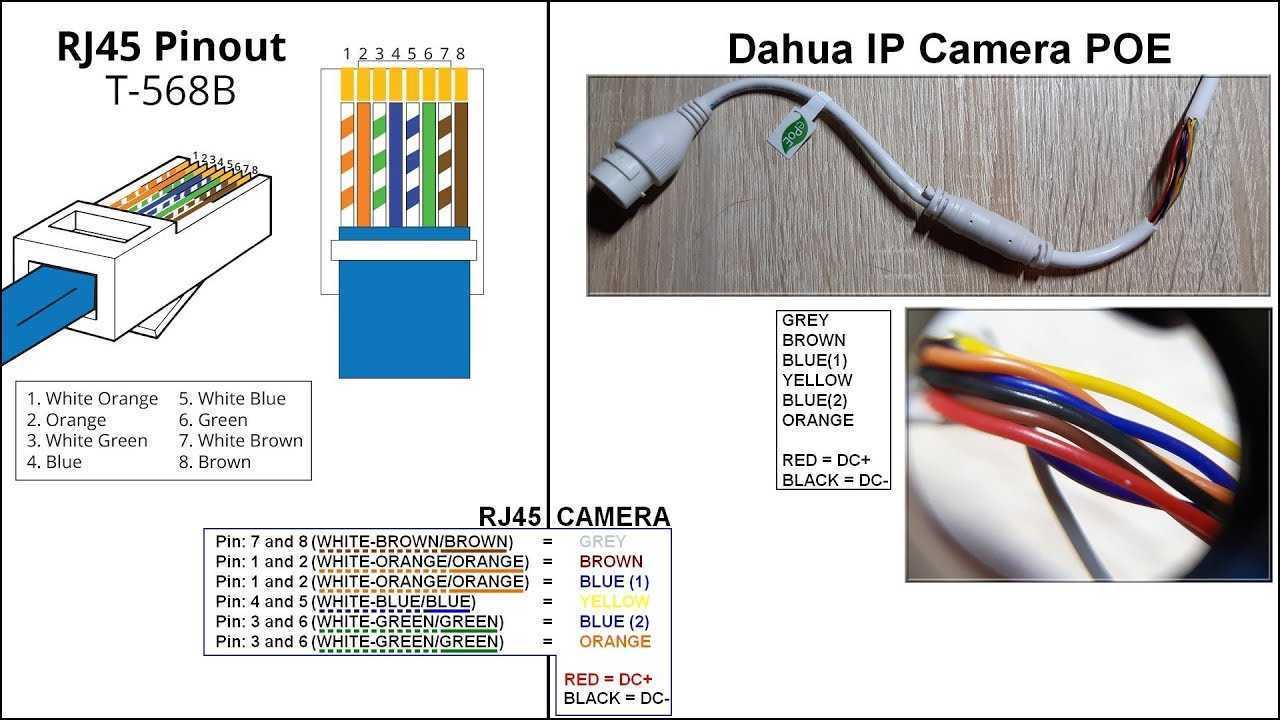

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Конструкция коннектора для сетевого кабеля

Чаще всего для организации компьютерных сетей применяется интернет коннектор типа RJ 45, хотя есть еще и немало других — RJ 11 (для телефонных линий), RJ 12 и так далее, но самым распространенным является именно первый тип. Конструкция этих шнуров, несмотря на различные предназначения, схожа.

Состоит коннектор RJ 45 из пластмассового корпуса, в который встроены специальные контактные ножи. Последние отличаются золотистым напылением на металле, а их количество напрямую зависит от типа шнура и стандарта коннектора, с которым в паре он используется.

Конструкция коннектора

Контактные ножи при сборке штекера отпрессовываются вовнутрь корпуса, так как он изготавливается под давлением методом литья. Кроме этого, в коннекторе есть элементы, надежно фиксирующие шнур и предотвращающие разрыв контактов. Внешний вид напоминает прямоугольный колпачок с защелкой, чтобы кабель надежно фиксировался в розетке или в разъеме сетевой карты.

Важно! Для экранированного кабеля используется другой специальный коннектор. Его отличие от обычного заключается в том, что он также обладает дополнительной экранирующей защитой. RJ розетка для штекера типа RJ 45

RJ розетка для штекера типа RJ 45

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях 10 / 100BASE-T Ethernet используются только две пары проводов (оранжевый и зеленый). Две другие цветовые пары (коричневый и синий) используются для сетей Gigabit Ethernet. В настоящее время существует два стандарта кабельной разводки с цветовой кодировкой для обжима от разъема к разъему: T568A и T568B.

Обычно обжим витой пары можно выполнить двумя способами:

1. Прямой. Это обычный коммутационный кабель, который сейчас широко используется. Для этого оба конца кабеля обжимаются по стандарту T568A или T568B. Главное, чтобы распиновка разъема на обоих концах была одинаковой. Этот патч-кабель подходит для подключения компьютера к маршрутизатору или коммутатору, а также для подключения двух маршрутизаторов или коммутаторов.
2. Кроссовер или Кроссовер. Этот стандарт использовался для подключения двух компьютеров напрямую друг к другу через Ethernet. Теперь, когда сетевые адаптеры уже достаточно умны и могут сами распознавать тип подключения, необходимость в кросс-коммутационных кабелях практически отпала, но я все равно учту это.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются только 2 пары: оранжевая и зеленая, то есть только 4 из 8 проводов. Таким образом, сейчас на рынке доступен более дешевый кабель UTP для провайдеров, у которого есть всего 4 провода По моему опыту, он значительно ниже по качеству и хорошо работает для линий длиной до 90 метров. Но работать с ним также приходится достаточно часто. Распиновка RJ45 по цвету здесь точно такая же. Вам просто нужно «вычесть» оставшиеся 4 ядра из нормального макета.

Итак, получаем, что мы используем пины 1,2,3 и 6. Да, иногда бывает довольно сложно попасть в шестую дорожку разъема и придется по привычке мучиться. Но опыт – дело прибыльное, и после 10-го коннектора все становится намного проще.

Варианты обжимки

При обжиме витой пары с 4 или 8 жилами обязательно учитывается правильная схема распределения цветов. Так как каждому оттенку соответствует свой информационный канал.

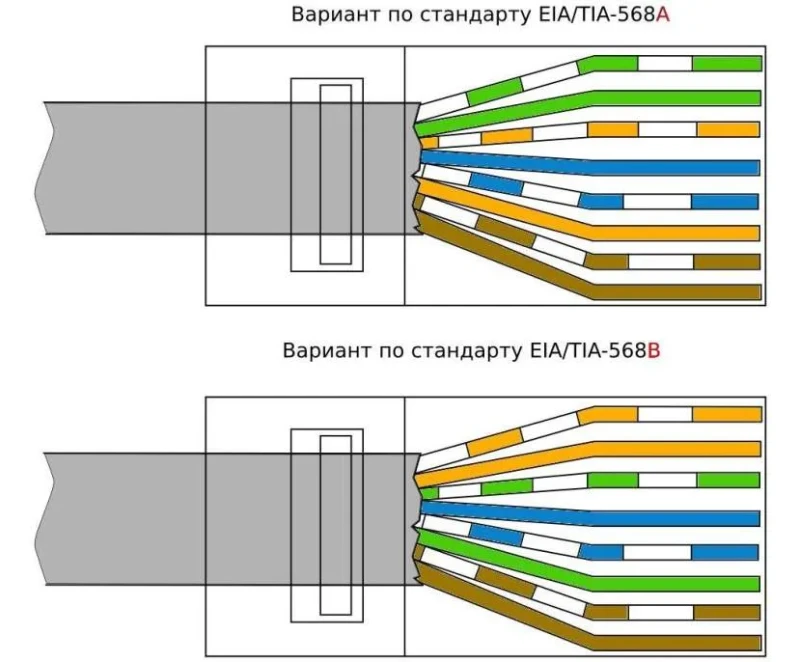

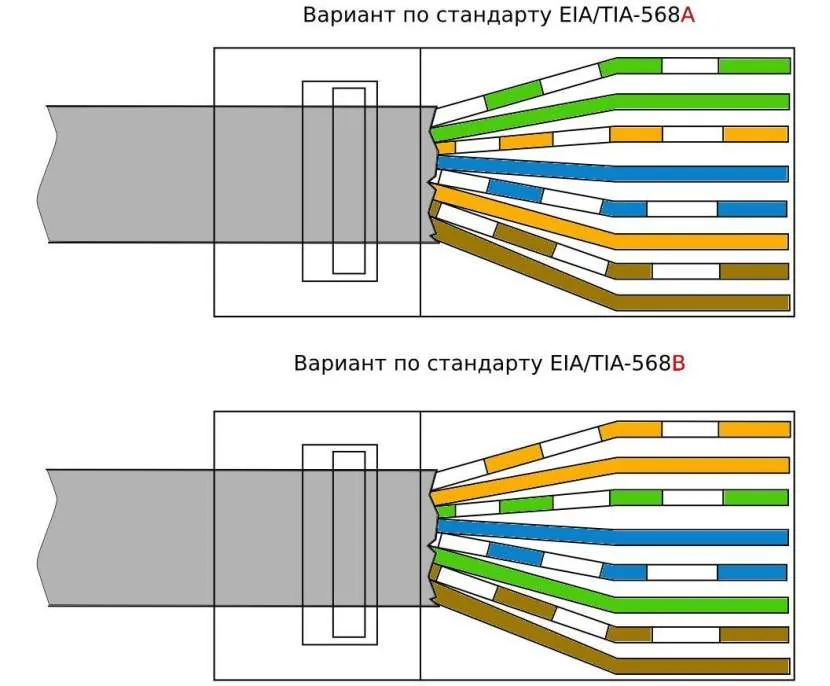

Варианты прямой обжимки витой пары по типу А и типу ВИсточник netflow.by

Чаще всего применяются следующие 4 варианта обжимки:

Прямой для 8-ми жил.

Способ пригоден для коммутации 2-х типов устройств:

1. С одного края – компьютер, телевизор, принтер, ксерокс.
2. На другом краю – свитч или интернет-роутер.

Специфика метода в том, что с обоих концов провод обжимается одинакового – отчего он и носит название прямого.

При этом способ подразделяется на 2 типа – А и В.

Типу В соответствует такое распределение проводников:

1. Оранжево-белый.
2. Оранжевый.
3. Бело-зеленый.
4. Синий.
5. Сине-белый.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

В типе А жилы, находящиеся на местах 1 и 2, меняются с жилами на позициях 3 и 6.

Перекрестный для 8-ми жил.

Данная цветовая схема распиновки витой пары интернет кабеля с 8 проводами предназначается для коммутации 2-х ПК или ноутбуков, а также хабов. При этом применяется она все реже и реже, так как современная умная техника способна сама распределять сигналы в нужной комбинации по алгоритму MDIX-авто.

С другой стороны многие домашние устройства все еще работают по отработанной технологии обжимки. Здесь также задействуется 2 типа – А и В.

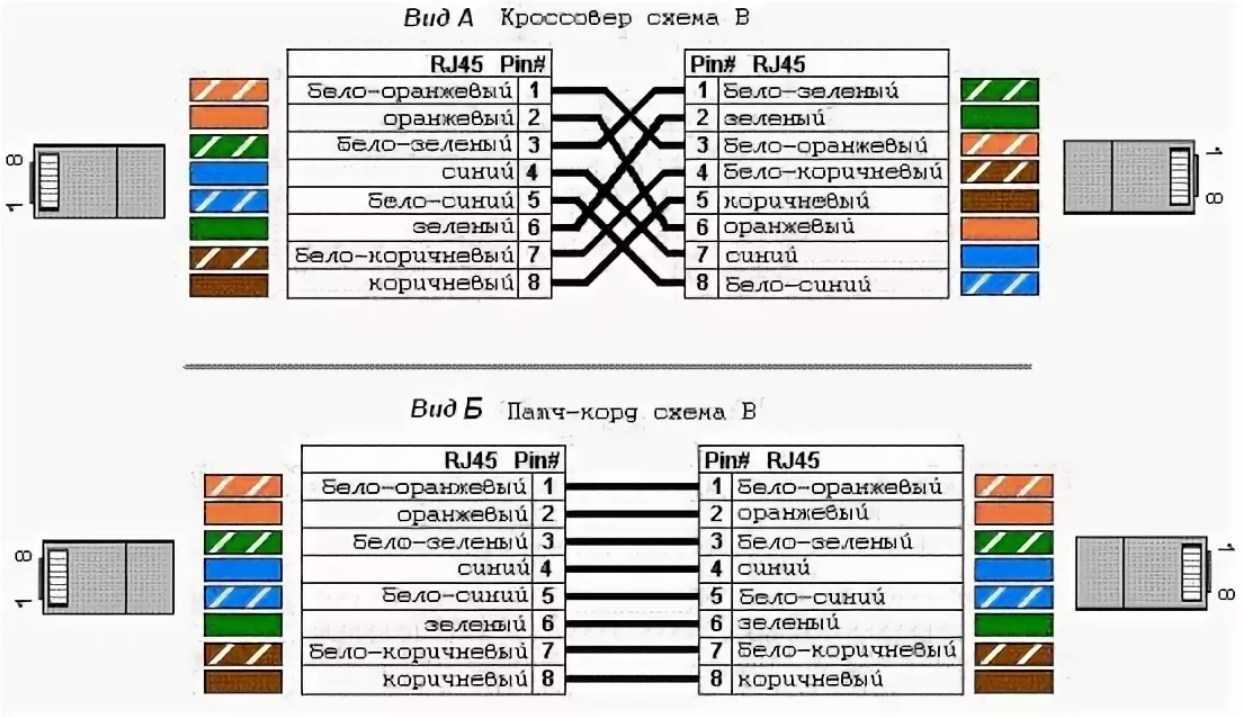

Сравнение прямой и перекрестной цветовых схем обжимки витой парыИсточник ytimg.com

Схема распределения по типу В выглядит следующим образом:

1. Оранжево-белый – Зелено-белый.
2. Оранжевый – зеленый.
3. Зелено-белый – оранжево-белый.
4. Синий – синий.
5. Сине-белый – сине-белый.
6. Зеленый – оранжевый.
7. Коричнево-белый – коричнево-белый.
8. Коричневый – коричневый.

Цель применения 2-х-парного кабеля – удешевление сети, так как он дешевле 4-х-парного варианта. Берется он для случаев, когда скорость сохраняется в рамках 100 Мбит/с.

Ввиду того, что коннектор остается тем же, то есть 8-канальным, RJ45-распиновка по цветам для Ethernet приобретает следующий вид:

1. Оранжево-белый.
2. Оранжевый.
3. Зелено-белый.
4. Пустое место.
5. Пустое место.
6. Зеленый.
7. Пустое место.
8. Пустое место.

На случай аварии в сети можно задействовать и 4-х-парный проводник. Если первые 2 пары вдруг перегорят, можно подключить другие 2.

Для обжима интернет-кабеля применяется специальный коннекторИсточник anlan.ru

Перекрестный для 4-х жил.

Для 2-х-парной версии также доступна перекрестная схема распределения проводов:

1. Оранжево-белый – зелено-белый.
2. Оранжевый – зеленый.
3. Зелено-белый – оранжево-белый.
4. Свободное место.
5. Свободное место.
6. Зеленый – оранжевый.
7. Свободное место.
8. Свободное место.

Способ коммутации довольно-таки редкий. Сегодня его еще применяют для соединения с ПК старого образца.

Ошибки, допущенные при обжатии

Чтобы понять, где была допущена ошибка, необходимо проверить, где ее источник. Для этого вам нужно попробовать использовать другой сетевой кабель и убедиться, что подключенное устройство находится в хорошем состоянии. Если после проверки выяснилось, что кабель не работает, то при опрессовке должны были возникнуть следующие ошибки:

• Расположение проводки сбивает с толку.
• Они слегка прижимаются к контактам разъема.

Важно! В случае ошибок необходимо обжать кабель и переустановить разъем

Если возникнет необходимость обжать кабель самостоятельно, это нужно делать очень осторожно и правильно расположить жилы кабеля. После завершения работы нужно проверить статус сетевого подключения

После завершения работы нужно проверить статус сетевого подключения

Если возникнет необходимость обжать кабель самостоятельно, это нужно делать очень осторожно и правильно расположить жилы кабеля. После завершения работы нужно проверить статус сетевого подключения

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

• UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
• FTP – экранированная витая пара (экран из фольги).
• STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
• S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
• U/STP – аналог STP, но без внешней брони.
• SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого. Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет.

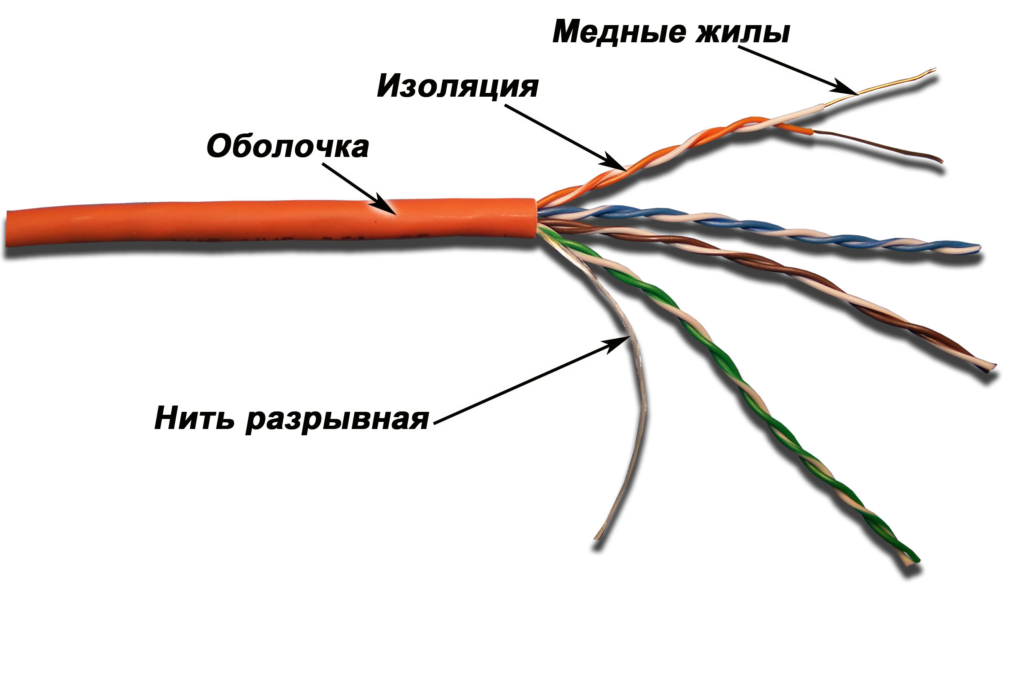

Витая пара

Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду. Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже

Обратите внимание, что контакты еще не утоплены в жилы кабеля

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S

Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь

Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

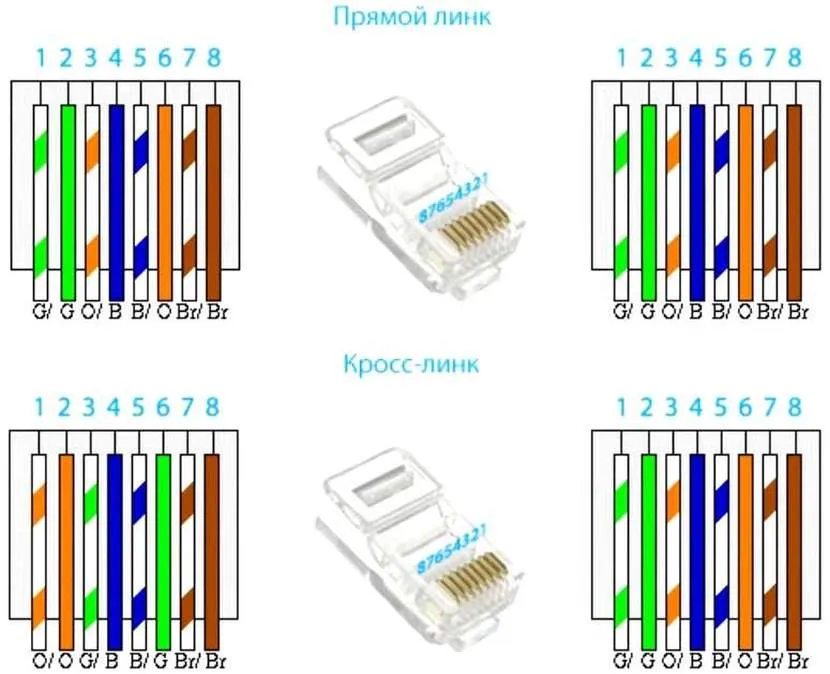

Перекрёстный cross обжим или «компьютер-компьютер»

Используется для подключения устройств одного типа друг к другу, например:

• компьютер — компьютер;
• роутер — роутер;
• телевизор — компьютер.

Называется так из-за перекрёстного расположения жил в разъёме. Один конец обжимается, как при прямом соединении, а другой в изменённой последовательности.

При кросс-обжиме всегда берутся все 8 жил, на рисунке изображён способ, который допускает скорость до 1 Гигабит/сек. Если оборудование не работает с такой пропускной способностью, то скорость будет уменьшена.

Теперь, когда удалось определиться какой нужно использовать патч-корд, выяснили необходимую распиновку и скольки жильный способ применять, можно перейти к самому процессу.

Кабель, коннектор, инструмент

Для того чтобы правильно обжать интернет-кабель в домашних условиях, требуется учесть следующие нюансы подбора расходников и инструмента:

Кабель.

В первую очередь учитывается категория кабеля – она должна соответствовать назначению. При этом желательно выбирать вариант в противопожарной оболочке – так как он более надежен и дольше прослужит.

Если трасса будет идти в помещении, подойдет обычный UTP-кабель, в более сложных условиях лучше взять экранированный проводник. Кроме того, не следует упускать из внимания жильность проводов. Многожильные удобнее, когда кабель в ходе эксплуатации будет изгибаться, одножильный – лучше обжимается и подойдет для розеток.

Чтобы обжать кабель связи, потребуется специальный инструмент – кримперИсточник 220-volt.ru

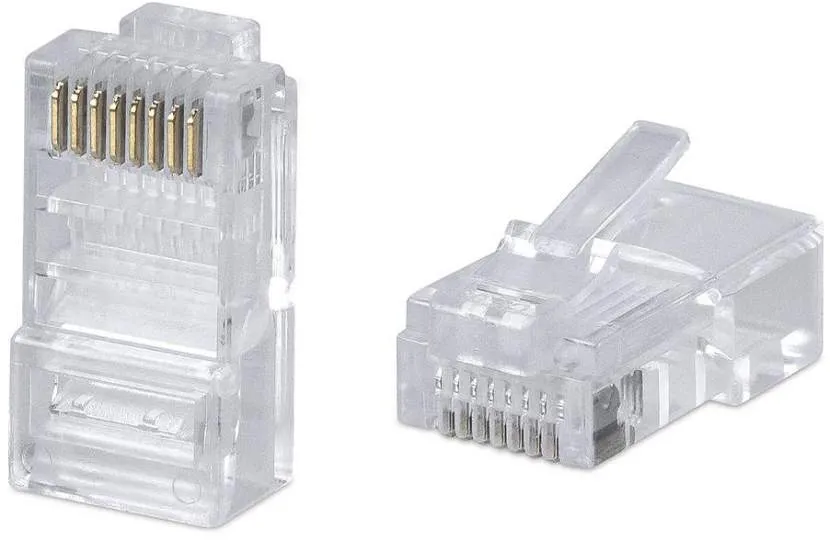

Чтобы обжать витую пару по одной из рассмотренных схем, потребуется специальное коммутирующее приспособление на 8 жил, иначе называемое коннектором или RJ 45. Его устройство характеризуется следующими особенностями:

1. Прозрачный пластиковый корпус для визуального контроля обжимки.
2. Защелка для фиксации в порту.
3. Разъем с тыльной части для кабеля.
4. Расположенные внутри 8 мест под жилы.
5. Контакты с заострениями для прорезки изоляции и соединения контактов.

Дополнительно коннектор оснащается наружной защитой от перегиба проводника, деформации защелки и проникновения пыли в порт.

Инструменты.

Для успешного проведения процедуры обжимки потребуется такой набор инструмента:

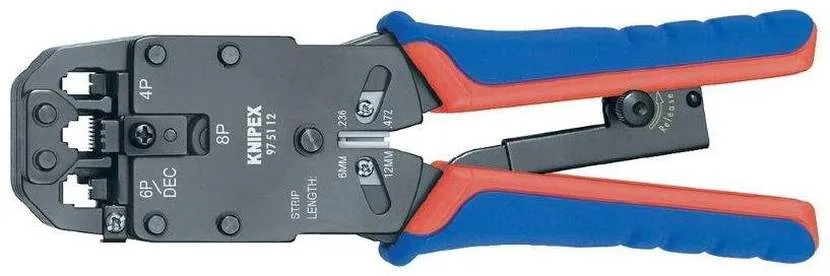

1. Кримпер. Так называется специальное обжимочное приспособление.
2. Стриппер. Применяется для обрезки изоляции с кабеля перед заведением жил в коннектор.
3. Мультиметр, чтобы проверить работоспособность электросхемы после сборки.

Видео-обзор 4-х способов обжимки интернет-кабеля:

Инструкция

Техника обжимки кабеля связи выглядит следующим образом:

• Отрезается кабель заданной длины.
• С краев на расстоянии 3-4 см снимается оболочка.
• Скрученные в пары провода раскручиваются.
• Проводки размещаются друг относительно друга согласно выбранной схеме по цветам.
• Далее все провода выравниваются по одной линии.
• После этого заводятся в посадочные места коннектора.

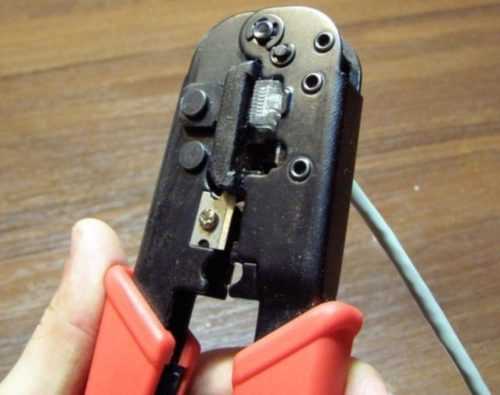

• Затем коннектор вставляется в кримпер и сжимается до характерного щелчка.
• Соединение проверяется на прочность – кабель не должен вытягиваться из коннектора.
• В завершении проверяется работоспособность собранного патч-корда – установкой в компьютерный разъем, LAN-тестером или прозвонкой мультиметром.

Аналогичным образом можно удлинить интернет-кабель. Для этого края стыкуемых проводников обжимаются по рассмотренной технологии, а затем вставляются в специальный переходник с разъемами с 2-х сторон.

Видео-урок по обжимке витой пары:

Коротко о главном

Витая пара представляет собой 1-, 2- или 4-х-парный кабель с защитной или обычной оболочкой. Предназначается для создания связи между ПК и другими устройствами посредством Ethernet-разъема. Различаются между собой по ряду признаков – типу защиты, количеству жил, категориям и свойствам покрытия.

Для обжима витой пары RJ 45 применяются такие схемы:

• Прямая на 8 жил.
• Кросс на 8 жил.
• Прямая на 4 жилы.
• Кросс на 4 жилы.

Порядок при обжимке

А теперь перейдем к правильному способу обжатия кабеля. Будьте осторожны в работе: главное не повредить себя, а разъемы дешевые).

Шаг 1. Снимаем изоляцию

Сначала удалите изоляцию с провода – вы можете аккуратно снять ее ножницами или использовать инструмент для зачистки проводов на плоскогубцах – вставьте, поверните, и кожух сдувается. Он хрупкий, поэтому снимается довольно легко. Снять утеплитель не так уж и много – от конца уходит всего пара сантиметров. Если ничего другого, вы все вырежете. На плоскогубцах есть специальные отметки, на каком уровне следует разрезать подкладку.

Шаг 2. Расправляем провода

Теперь берем наши провода, распрямляем и располагаем по схеме распиновки. Дайте совет – попробуйте распрямить их карандашом или рукой – они станут гладкими и близко друг к другу – это то, что нам нужно.

Шаг 3. Обрезаем

Пришло время вырезать и выровнять наши пряди. Режем либо плоскогубцами, либо теми же плоскогубцами, но тоже ножом. Оставляем около дюйма чистой нити. Со временем научитесь точно измерять расстояние.

Шаг 4. Попадаем в коннектор

Самая тяжелая часть. Теперь нам нужно вставить нашу конструкцию в соединитель. После вставки разъем опускается вниз. Почему сложно: пряди стараются не попадать в свои бороздки, залазить на соседей, загибаться, путаться

Здесь помогает рекомендация – набраться терпения и еще раз обратить внимание на обработку карандаша

Шаг 5. Вставляем до конца

После удара прижимаем кабель так, чтобы проводка полностью прекратилась. В этом случае обертка скроется в самом коннекторе. Если корпус не подходит к разъему, в будущем возможны переломы. Если реверс окажется коротким, нити не дойдут до ножей. Так что все со стажем и зрением.

Шаг 6. Опрессовка

А теперь самое время сжать наши ножи – о способах говорилось выше, но лучше всего использовать плоскогубцы. Взять и отжать.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на вашем компьютере или маршрутизаторе перед удалением инструментов. Иногда может не получиться с первого раза. Самый простой способ исправить ситуацию, прежде чем рассердиться, – снова сжать ножи, но посильнее. Часто помогает.

Если нет связи, обратите внимание на это:

• Кабели подключены точно по схеме? ты взлетел? Просмотрите разъем.
• Дошли провода до коннектора остановки? Удалось ли достать ножи?

Остальное можно отнести только к обрыву кабеля.

Изначально, перед тем, как обжимать сетевой кабель, можно такие крышки подключить. Они отлично защищают от перегиба возле разъема, но практически все без них живет. Видов много, в статье об этом не говорится. Для справки.

Как обжать кабель отвёрткой?

Не всегда в доме имеется кримпер. Чтобы быстро обжать пары можно воспользоваться обычной отверткой и ножом. Порядок действия при установке:

1. Выберите отвертку с плоским наконечником толщиной 3-4мм. Так как изоляция отсутствует, можно воспользоваться обычным ножом. Во всех действиях нужно быть очень аккуратным, при работе с этими инструментами есть риск повредить целостность кабеля.
   Отвёртка должна быть плоской
2. Процедура распрямления, разводки, сложения проводов остается неизменной. Обрежьте пары по ровной линии с помощью бокорезов.
   Оголяем провода
   Обрезаем провода по ровной линии
   Провода должны быть одинаковыми
3. Заведите пары в коннектор.
   Заводим провод в коннектор
4. Обжим начинается с фиксации планки у хвостовой части коннектора. После фиксации не стоит задумываться о том, что кабель случайным образом вылетит и всю процедуру придется повторять снова.
   Место, где находится зажимная планка
5. Положите коннектор на жёсткую поверхность, а наконечник отвертки прижмите к фиксирующей планке. В результате этих действий нередко ломается нижняя пластиковая защёлка. Чтобы этого избежать, подберите поверхность с небольшим пазом или отверстием для защёлки. Например, доску для разделывания.
6. Из-за придания усилия, планка продвигается вниз. В результате, фиксатор упирается в кабель так, что провода не выпадут случайным образом.
   Кабель зажат планкой
7. Для обжима контактов расположите коннектор на твёрдом основании. Усилиями проталкивайте контакты вниз. В результате, металлические ножки пробьют изоляцию. Перед тем, как приложить усилия к контактам, убедитесь, что наконечник отвертки располагается на них, а не между ними. Нажатие должно быть сильным, и при соскальзывании коннектора вы можете повредить себе пальцы.
8. Продолжайте до тех пор, пока каждый контакт не проткнет изоляцию, обеспечив электрическое соединение с парой.
   По очереди продавливаем контакты
9. Для проверки потребуется лупа. Осмотрите переднюю часть коннектора. Нельзя, чтобы какой-либо контакт выпирал вверх — при выявлении дожмите его.
10. По аналогии обожмите другую часть кабеля.

Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.С первого раза может не получиться, поэтому рекомендую иметь в запасе несколько дополнительных коннекторов для тренировки. У меня в кладовке всегда лежит пакет на всякий случай.

Пошаговые действия обжима RJ45

Как обжать коннектор RJ45? Подробно описана последовательность действий с разъемом:

1.      Отрезание кабеля.

В оставлении запаса кабельного шнура нет необходимости, поэтому с помощью специальных кусачек или кримпером нужно отрезать материал необходимой длины. Если таких нет, то можно отрезать ножом или обычными ножницами.

2.      Снятие наружного слоя изоляции.

Для этого нужно отступить от конца кабеля примерно на 2-4 см, затем сделать при помощи стриппера надрез на наружной изоляции

Или при помощи ножниц, осторожно, чтобы не повредить провода, делайте надрезы на наружной изоляции. После этого осторожно снимается оболочка

Второй способ снятия изоляции при помощи нейлоновой нити. Помимо кабельного проводника под изоляцией проложена нейлоновая нитка.

Нейлоновая нить используется для снятия изоляции

Нужно немного разрезать изоляционную оболочку ножом или с помощью ножниц. Потом, стараясь не повредить изоляцию, защищающую внутренние провода, за нитку надо потянуть с усилием, достаточным для разрыва внешнего слоя.

Тянем за нить и разрезаем изоляцию

Рекомендуется порвать приблизительно 2-3 см. После этого отрезается лишняя изоляция.

Отрезаем ножницами 2-3 см изоляции

Для обрезки оболочки опытные электромонтажники не пользуются инструментами. Если он окажется острым, высока вероятность повреждения изоляции самих проводников. Исключение составляют качественные и дорогие клещи, специально предназначенные для RJ45 обжима.

3. Подравнивание проводников в разъеме RJ45.

С этой целью нужно отступить от края внешней изоляционной оболочки примерно на 1,0 -1,3 см. Затем отрезаются провода с помощью кусачек или ножниц. Резать надо точно перпендикулярно оси витой жилы

Обращайте внимание на то, чтобы разноцветные кончики оказались после резки одинаковой длины

4. Вставка проводников.

Провод вставляется в коннектор одним концом, затем продвигается до самого упора.

Вставка проводников в коннектор rj-45

5.      Обжатие коннектора RJ45.

Как обжать кабель RJ45? Для этого надо вставить коннектор с проводниками в разъем RJ кримпера, маркированный 8Р. Затем элемент сжимается до появления характерного щелчка.

Обжимаем с помощью клещей коннектор RJ45

6.      Проверка крепления разъема RJ45.

Чтобы убедиться в надежности распиновки проводов, надо слегка потянуть провод. Должно появиться чувство, будто пытаетесь достать проводники из гнезда коннектора. Если сделана правильная обжимка разъема, жилы провода будут сидеть довольно прочно, просто так выдернуть не получится. Сильное усилие прикладывать не рекомендуется.

7.      Тестирование распиновки интернет кабеля.

В конце всех действий проверяется готовый патч-корд на предмет его исправного функционирования. Для этого коннекторы вставляютсяв гнезда тестера, затем при включенном состоянии прибора, надо следить за индикатором. Если все зажимы выполнены корректно, система в порядке, огоньки загораются зеленым светом (попарно). В том случае, если индикации совсем не появляется на экране, либо загорается красный свет, значит, есть неисправность. Если такое случилось, процедура RJ45 распиновки повторяется по новой.

Особенности обжима проводника из 8 и 4 жил

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Схемы обжимки наконечников сетевого кабеля

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка + розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

1. Прямой.
2. Перекрестный.

Для удобства распиновки кабеля витой пары и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 – зелено-белый; 2 – зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 – номера жил

Прямая и перекрестная конфигурация

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 – бело-оранжевый / бело-зеленый; 2 – оранжевый / зеленый; 3 – бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается  напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Предназначение той или иной схемы

Конкретное применение рассмотренных схем обжима витой пары определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера
