Как удлинить интернет кабель (сетевой кабель)?

Способ 1: Скрутка

Как соединить интернет кабель, если под рукой ничего нет? Удлинить интернет кабель можно банальной скруткой, способ простой, но достаточно ненадежный. Проблема данного метода в том, что электрический сигнал при проходе по оборванным проводам может теряться, из-за чего могут возникать помехи, пропадать пакеты, а скорость интернета падать. В играх можно заметить повышение пинга или отклика.

Снимаем верхнюю оплетку Ethernet кабеля.
Также снимаем оплетку на каждой паре, чтобы оголить медную жилу

Посмотрите на картинку ниже, нужно оголить примерно сантиметра 2-3 голого провода.

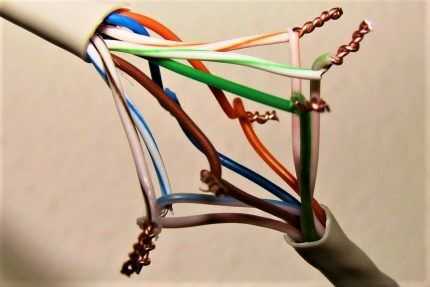

Далее в самом конце скручиваем провода по типу звездочка – это важно, так как при этом будет меньше всего шанса поймать помехи от соседних проводков.

1. Обаятельно обожгите проводки, чтобы убрать жир и пот, которые там могли остаться.
2. Теперь обрежьте скрутку, чтобы осталось примерно 0,5-1 сантиметра.

1. Теперь желательно оголенные скрученные жилы изолировать изолентой или вот такими колпачками.

Если все правильно сделать, то потеря сигнала будет не такая большая, особенно это касается подключений к роутеру, коммутатору или другому сетевому оборудованию.

Что такое наращивание?

Наращиванием электропроводов называется удлинение кабеля. Увеличение происходит путем соединения кабеля с другим проводом нужной длины. Наращивать проводники можно различными способами. Новый кусок кабеля должен обладать такими же техническими характеристиками, как первоначальный проводник.

Соединять провода разного диаметра, параметров, материалов напрямую нельзя! Алюминиевые жилы продлеваются медными только с использованием специальных клемм.

Увеличивать длину жил нужно с соблюдением инструкции. Если работы выполнить некачественно, есть риск ненадежной фиксации, перегрева контактов, возгорания проводника, появления короткого замыкания.

Общая технология увеличения длины происходит следующим образом:

• покупается проводник с такими же характеристиками, как и первоначальный;
• выбирается способ соединения по техническим параметрам кабеля, условиям его эксплуатации;
• зачищаются концы;
• концы соединяются;
• накладывается термоусадочная трубка или изолента на место соединения проводов.

Выбор способа соединения зависит от типа кабеля, его характеристик, условий эксплуатации.

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело-оранжевый

оранжевый

бело-зеленый

зеленый

На другой стороне:

синий

бело-синий

бело-коричневый

коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Самые актуальные способы удлинения сетевого кабеля

В данном материале, мы предлагаем рассмотреть наиболее эффективные и актуальные способы, как удлинить интернет кабель. Удлинение витой пары посредством простых подручных инструментов, с минимальными затратами времени и ресурсов. В данном материале будут предоставлены удобные, пошаговые алгоритмы действий, для удлинения сетевых шнуров любого предназначения, данные методы подходят не только для стационарных кабелей, которые устанавливал провайдер, но также и для любых других, дополнительных видов сетевых шнуров.

Удлинение сетевого интернет шнура, проложенного компанией интернет провайдера, соединяющего аппаратные ресурсы их компании с ПК пользователя, является наиболее востребованным запросом в настоящее время. В данной статье, мы будем рассматривать способы удлинения шнуров с витой парой, без использования инструмента для обжима витой пары, для оптоволоконных кабелей, данный материал будет неактуальным.

Необходимость удлинения сетевых шнуров, возникает довольно часто, при проведении бытовых ремонтов, перестановке периферийных устройств и различного оборудования, перемещении мебели и прочих бытовых обусловленностях. В подобных ситуациях, возникает проблема, что попросту немного не хватает длины кабеля, разумеется из данной ситуации есть несколько вариантов выхода: обратиться к услугам компании провайдера либо специализированных контор, подстраиваться под длину имеющегося кабеля, и совершать работы и перестановки относительно имеющихся возможностей, либо же воспользоваться наиболее простым и удобным вариантов – выполнить самостоятельную «подточку» сетевого шнура. Прежде чем приступать к самостоятельной работе с кабелем, рекомендуем ознакомится с полезными советами:

Если же единственным либо необходимым вариантом является удлинение шнура, самым лучшим способом будет применение специальных соединителей. При правильном соблюдении всех мер процедуры, конечный результат будет достаточно качественным. Пользоваться методом скрутки наиболее неприемлемый вариант (возможно нестабильное соединение), и допустимы лишь в качестве временной меры, если удлинить кабель нужно срочно, но всех нужных элементов нет под рукой.

Как правильно и быстро удлинить кабель интернета — все варианты

В наш век каждая квартира, дом, а у некоторых и дача имеют доступ в интернет. Подключение к всемирной сети давно стало нормой и жизненной необходимостью, и сейчас я пишу эти строки, сидя за столом в саду. Основным способом подключения к интернет сейчас является локальные сети провайдера, которые физически подключены к нашему компьютеру или ноутбуку с помощью сетевого кабеля — восьмижильной витой пары.

Часто возникает ситуация, когда компьютер необходимо переставить на другое место, и сетевого кабеля может не хватить для этого перемещения. Как же удлинить сетевой кабель интернета, чтобы его хватило до нового места?

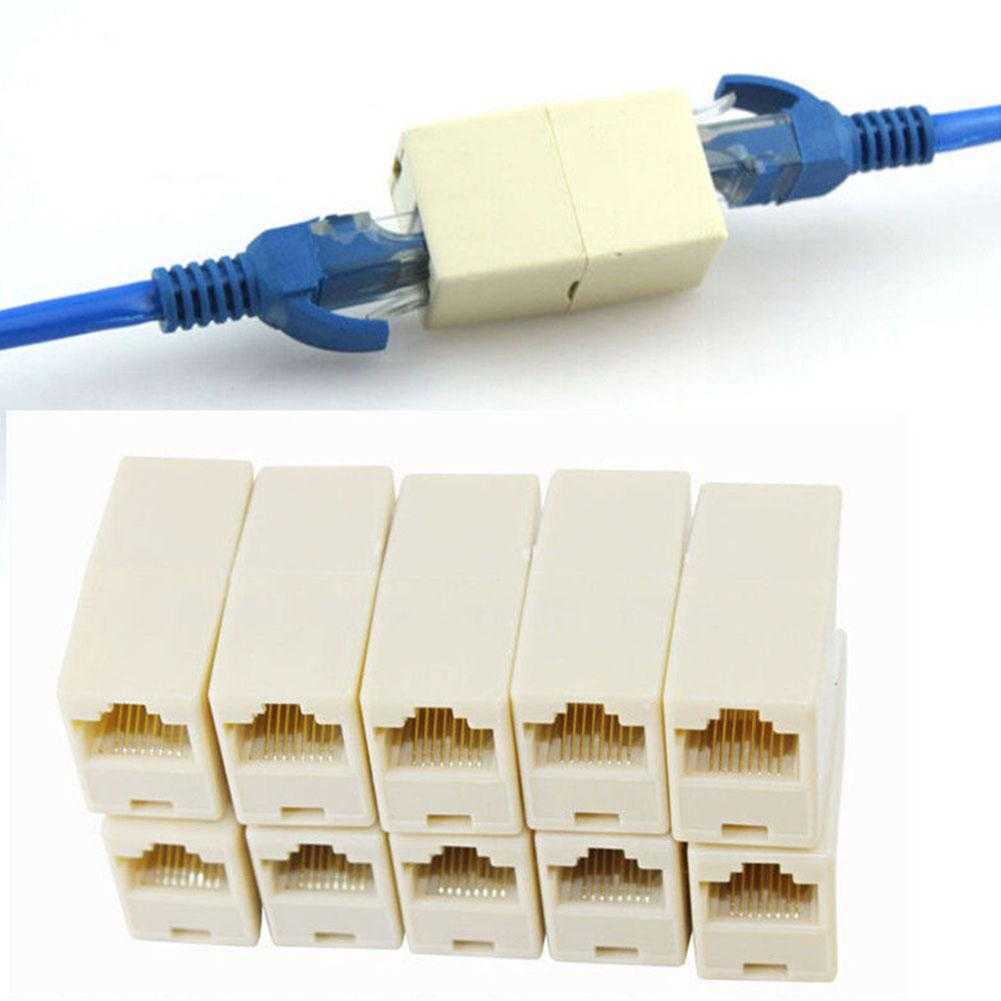

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Проверка работоспособности кабеля после удлинения

Вне зависимости от выбранного способа удлинения internet-кабеля по окончанию процедуры рекомендуется в обязательном порядке проверить его работоспособность на предмет качества проделанной работы. Для этого тоже есть несколько вариантов:

• Использование кабельного тестера. Данное оборудование совместимо со многими типами коннекторов. Оба конца провода нужно вставить в соответствующие порты, после чего специальный индикатор уведомит о наличии соединения между частями диагностического устройства.
• Мультиметр. Такой прибор точно есть у каждого, кто интересуется электрикой и здесь он также не помешает. Особых сложностей в проверке нет и хорошо, если мультиметр оснащен прозвонкой. Щупы прибора прикладываются к каждому концу провода и таким образом прозванивается каждый цвет. Если сигнал передается, появится звуковой сигнал.
• Проще простого — подключить шнур к сетевому штекеру компьютера или ноутбука. Об успехе процесса будет свидетельствовать отсутствие красного крестика у значка сетевых подключений.

Обратите внимание! Если какой-то из способов не дает результата и соединение с интернетом отсутствует, возможно, был обжат неправильно конец кабеля или проводки были соединены не по цвету. Либо вовсе налицо производственный брак.
Проверка Ethernet кабеля мультиметром. Чтобы нарастить LAN-кабель необязательно привлекать какого-нибудь специалиста со стороны — пользователь способен сделать все самостоятельно

Остается только закупить все необходимое, исходя из выбранного способа. А выбирать желательно тот вариант, который гарантирует сохранение скорости передачи данных

Чтобы нарастить LAN-кабель необязательно привлекать какого-нибудь специалиста со стороны — пользователь способен сделать все самостоятельно. Остается только закупить все необходимое, исходя из выбранного способа. А выбирать желательно тот вариант, который гарантирует сохранение скорости передачи данных.

Что понадобится для опрессовки витой пары

Опрессовка представляет собой прикрепление восьмиконтактного модульного соединителя — коннектора RJ-45 к витой паре (сетевому кабелю, состоящему из восьми попарно свитых жил). Для этой операции вам потребуется:

• Интернет-кабель.
• Парочка разъёмов RJ-45. Понадобится для работы один, однако, их небольшая цена позволяет взять ещё один или несколько про запас.
• Обжим. Он же кримпер, он же пресс-клещи — специальный инструмент для существенного ускорения процесса опрессовки.
• Изолирующий колпачок. Необязателен, но он поможет предотвратить последующий перегиб провода и попадание мусора в коннектор RJ-45.

Максимальная длина кабеля Ethernet

В стандартных кабелях Ethernet используется медная проводка для передачи сигнала данных с одного конца на другой. Но чем дальше распространяется электрический сигнал, тем больше он ухудшается. В результате все кабели Ethernet имеют максимальную длину, при превышении которой вы рискуете ухудшить производительность или полностью потерять соединение.

Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)

Максимальная длина установлена ​​на уровне 100 метров почти для всех категорий кабелей Ethernet, за некоторыми исключениями. Например, кабели категории 6 (Cat-6) могут поддерживать скорость 10 Гбит/с только на расстоянии около 55 метров. Они по-прежнему будут работать на расстоянии до 100 метров, но за пределами отметки 55 метров вы получите скорость только 1 Гбит/с. Точно так же кабели Cat-8 имеют максимальную длину всего 30 метров.

Но вы не ограничены этими ограничениями длины. Вы можете использовать такие устройства, как сетевой коммутатор и медиаконвертер, чтобы выйти за пределы 100-метровой длины.

Как удлинить и соединить Интернет-кабель в домашних условиях : 11 комментариев

Первый способ самый надёжный . Если, конечно, выполнен не таким уродливо — пародийным способом ! Методом скрутки телефонисты соединяют кабели на сотни пар . cs6.pikabu.ru/post_img/2015/01/12/11/1421092108_184564785.jpg Вместо изоленты 8 кусочков термоусадочной трубки плюс одна сверху. Под цвет изоляции кабеля ? Соединение на века и почти не заметно !

откройте стандарты и поинтересуйтесь скрутки и скотчлоки очень плохо и не допустимо

2016 в плане применения электропроводки с алюминиевыми жилами. ПУЭ и Свод Правил запрещают применение проводов и кабелей с алюминиевыми жилами, за исключением тех случаев, про которые я говорил чуть выше. Теперь же, согласно этого Приказа, электропроводку в квартирах и домах можно смело выполнять, как с медными жилами, так и с алюминиевыми, соблюдая их минимальные сечения, которые указаны в таблице №1 этого самого Приказа.

Кажется мы забыли что такое паяльник и термоусадка?)

Иван — зачем, если можно проще, быстрее и в то же время надёжно.

XasaH все предыдущие ответы, ну кроме Вас и Михаила, не от Связистов а от простых людей очень очень далеких от области связи. Они даже не знают и не предполагают, что скрутка была будет и оочень долго еще будет жить, что кабеля ТПП бывают разные цифровые и простые и компания 3М до сих пор выпускает наборы для муфт для скруток и под Скотчлок. И поздравляю Всех Связистов с Профессиональным праздником «Днем Радио» .

Павел, не кабелЯ , а кАбели)) С днем связи, коллега!

Приветствую! Подскажите, а почему нельзя наращивать кабель ПАЙКОЙ? Скруткой можно, а пайкой нет? Или это типа неудобно: с паяльником под потолком, ещё и 220в часто нет под рукой? Скорость работы опять же… Мне в квартире нужно 2 метра нарастить 1й раз в жизни. Скорость работы не главное, главное надёжность и качество соединения (в штукатурку нужно будет заделать). Паять умею хорошо. Можно или нет?

Честно говоря, за всю жизнь не разу не видел, чтобы кто-то витую пару паял. Воспользуйтесь скочлоком и не мучайтесь.

Я паял, долго, но все прекрасно работает.для изоляции каждого провода и всей «байды » использовал термоусадку

Как связист скажу следующее — паяное соединение (паяная скрутка) самое надёжное и компактное соединение с наименьшим затуханием. Всякие виды клеммных и разьемных соединений ориентированы на удобство и скорость монтажа. Паять дело хлопотное поэтому если нет особых требований применяют скрутки и скотч локи. Только все не жадные и технически грамотные люди скотч локи, скрутки убирают в специальные распредкоробки и муфты. Свободно висящие скрутки и грозди скотчлоков скорее признак жадности и нежелания заморачиваться.

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

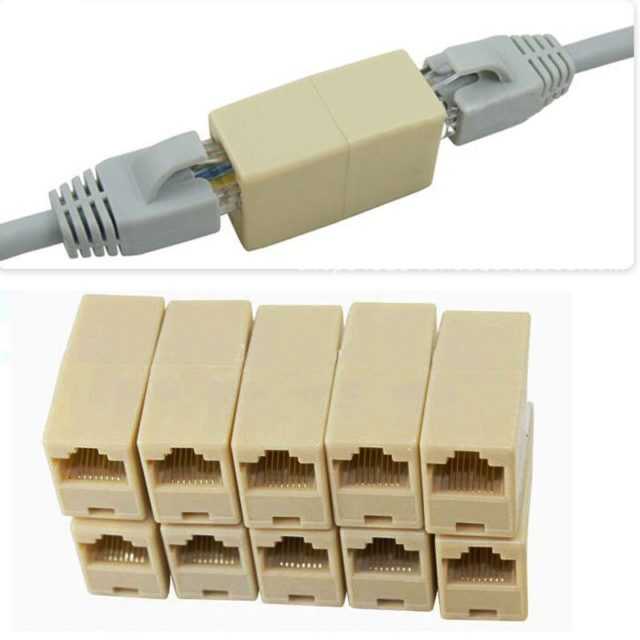

Как соединить интернет кабель между собой: каплер

В мире сетевого обслуживания существует еще одно незамысловатое устройство под названием каплер. По своей сути — это такой же переходник, как и джойнер, только он позволяет не делать обжимку кабеля. По своей сути это небольшая открывающаяся коробочка, которая внутри имеет 16 ножевых контактов. С помощью отвертки провода зажимаются в контакты в соответствии с цветами и коробочка закрывается. Для этого процесса существует даже специальный инструмент под названием панчер, который выглядит, как нож с V-образным лезвием. Обычному пользователю для того, чтобы один раз удлинить или соединить два кабеля, конечно же, нет смысла его покупать, но технические специалисты пользуются именно им.

У такого способа есть 3 основных плюса. Во-первых, можно обойтись и без специального инструмента. Во-вторых, найти такое устройство очень просто в любом магазине электроники. Ну и, конечно же, качество связи никоим образом не ухудшается. Из минусов следует отметить высокую стоимость среди всех остальных способов.

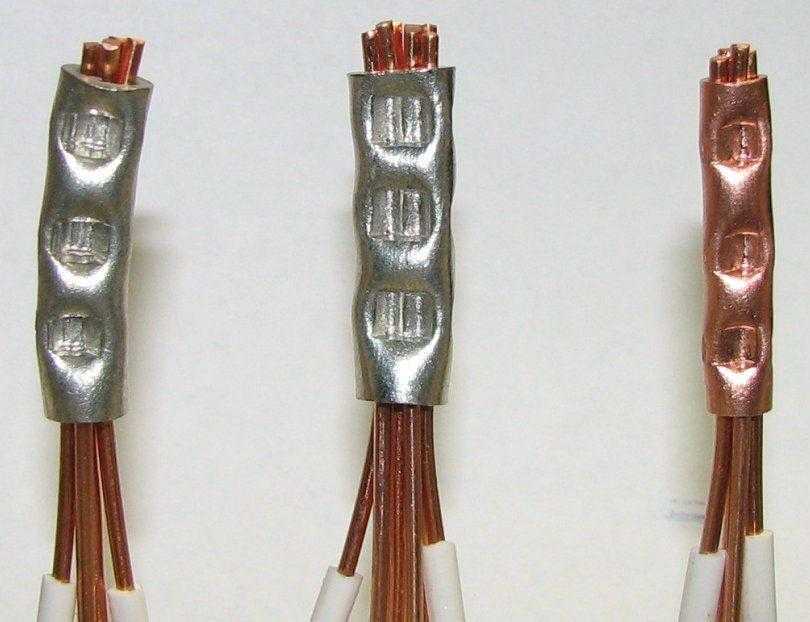

Опрессовкой с помощью гильз

При соединении используются специальные гильзы. Внешне они похожи на трубки и являются соединительным механизмом.

Жилы обрабатываемых проводов заводятся в трубку с двух концов, сжимаются клещами. Таким способом можно получить надежный электрический узел. Трубку можно сжимать в нескольких местах, в зависимости от длины и сечения проводников. И жилы, и гильза подлежат некоторой деформации путем сжима и сдавливания поверхностей проводников, проводящих ток. Впоследствии место соединения надежно изолируется.

Чаще опрессовка применяется в случаях, когда нет возможности использовать другой метод:

• когда нужно соединить проводники, повергающиеся повышенной токовой нагрузке;
• при работе с многожильными проводниками;
• если нужно соединять провода с большим сечением.

Преимущества опрессовки:

• для работ не требуется электричество;
• можно соединять проводники, изготовленные из разных металлов;
• научиться опрессовке может каждый;
• возможно делать коммутацию в пространствах с малой площадью.

Способы соединения интернет-провода

Рассмотрим 4 способа, которые можно назвать бытовыми. Некоторые из них требуют использования специального инструмента, другие выполняются практически вручную. Если все четыре инструкции покажутся вам сложными, можно просто пойти в магазин и приобрести патч-корд необходимой длины.

Вариант #1 – скрутка проводов

Если вы когда-то имели дело с электрическими проводами, то прекрасно понимаете, что такое скрутка. Это соединение жил одного назначения методом скручивания с последующей изоляцией.

Скрутка применяется для распределения проводов в распаечных коробках, при подключении выключателей и розеток, для соединения разорванной электроцепи.

Конечно, такое соединение нельзя назвать эффективным, так как возможны негативные последствия в виде затухания сигнала. Однако провод все равно останется рабочим и сгодится хотя бы для временного применения.

Для работы советуем приготовить:

• нож, ножницы или специальный инструмент для удаления оплетки;
• стриппер для зачистки жил;
• оловянный припой 0,3-0,5 мм;
• термоусадку 1,5 мм (после нагревания – 0,75 мм);
• спички;
• изоленту.

Пошаговая инструкция по скрутке витой пары:

Если все сделать аккуратно, то форма кабеля почти не изменится. Благодаря этому его можно протянуть в стенное отверстие или закрыть в плинтус.

Но при первой же возможности «реанимированную» витую пару рекомендуем заменить цельным проводом заводского изготовления. Это необходимо и в целях безопасности, и для обеспечения устойчивого сигнала.

Вариант #2 – осуществление пайки

Обычные пользователи интернета вряд ли имеют под рукой паяльный аппарат и активно пользуются им, поэтому пайку витой пары рекомендуем использовать только людям, владеющим техникой.

Можно было бы этот способ не рассматривать, но соединения после термической обработки действительно являются надежными, а кабель – работоспособным.

Удобнее работать с современным инструментом – паяльником с дисплеем, показывающим температуру нагрева, или стриппером – профессиональной заменой ножа.

Раздельные припой с флюсом лучше оставить профессионалам, для любителей давно производится комбинированная проволока.

Инструкция по пайке сетевого кабеля:

1. Снимаем с обоих отрезков кабеля внешнюю изоляцию. Можно ее не обрезать, а надрезать вдоль и на время загнуть, чтобы потом вернуть на место.
2. Разбираем пары проводников, зачищаем от изоляции. Лучше пользоваться стриппером, так как ножом или кусачками можно повредить жилы.
3. Скручиваем пары одинаковых проводников обеих кабелей. Их легко определить по цвету изоляции. Обрезаем лишнее.
4. Производим пайку скрученных проводов: нагреваем – наносим припой. Следим, чтобы он равномерно распределился по месту скрутки. В результате должно получиться прочное неразрывное соединение.
5. Производим изоляцию сначала каждого спаянного провода в отдельности, затем всех вместе – заматываем место коммутации плотным слоем изоленты. Следим, чтобы не оставалось оголенных участков.

Не рекомендуется соединенные таким образом шнуры выводить на улицу или размещать в помещениях с повышенной влажностью.

Если это все же необходимо, то нужно максимально герметизировать отремонтированный участок провода. Для защиты можно использовать, например, полимерные гибкие рукава.

Вариант #3 – использование клеммы

Преимущество использования клемм заключается в том, что не нужно тратить время на тщательную зачистку проводов или обмотку места соединения изолентой. Но это при условии, что коммутируемый участок будет расположен в защищенной зоне – в стене, в коробе или плинтусе.

Сетевой кабель типа «витая пара»

На данный момент самый популярный вид кабеля в сфере передачи информации. Его популярность обусловлена простотой конструкции, относительной легкостью монтажа и высокой скоростью соединения. В мире существует несколько разновидностей кабелей типа «витая пара». Для облегчения выбора нужного провода специалистами была разработана международная классификация кабелей, согласно которой все сведения о проводе можно узнать после прочтения аббревиатуры.

За фундамент взяли формулу: A/ABB, где условно «ВВ» обозначает вид скрутки, «А» перед дробью указывает на наличие экрана, после дроби – наличие индивидуального защитного экрана каждой пары.

В зависимости от типа защиты, вместо «А» вставляются следующие обозначения:

• U – unshielded, отсутствие защиты;
• F – foil, фольга;
• S – screening, оплетка из металлической проволоки (только общий экран). Чаще всего производители заменяют проволоку на прозрачную пленку.

В зависимости от типа скрутки, «ВВ» заменяется на:

• ТР – жилы скручены попарно;
• TQ – жилы скручены четверками.

Примеры чтения маркировки:

• U/UTP – кабель без защитного экрана, провода покрыты простым пластиком;
• U/FTP – у кабеля имеется отдельный экранный слой каждой пары, общего экрана нет;
• F/UTP – провод с одним общим фольгированным экраном;
• F/FTP – провод с внешним экраном из фольги, и индивидуальным для каждой пары;
• S/UTP – провод имеет только внешний экранный слой из медной оплетки;
• S/FTP – провод защищен одним внешним экранным слоем из медной оплетки и индивидуальными фольгированными экранами для каждой пары;
• SF/UTP – провод имеет два внешних экранных слоя: один из медной оплетки, второй из фольги;
• SF/FTP – провод имеет два внешних защитных слоя (медная оплетка, фольга) и индивидуальный слой из фольги для каждой пары.

Наша традиционная классификация немного отличается от международной.

В отличии от оптоволокна, у провода из витых пар есть ограничение по длине. На расстоянии более 100 м подключить объекты в одну сеть не получится, для этого понадобится дополнительное оборудование в виде модемов, серверов и т.д.

Перед началом монтажа данного вида кабеля, рекомендуется изучить способы соединения витой пары между собой.

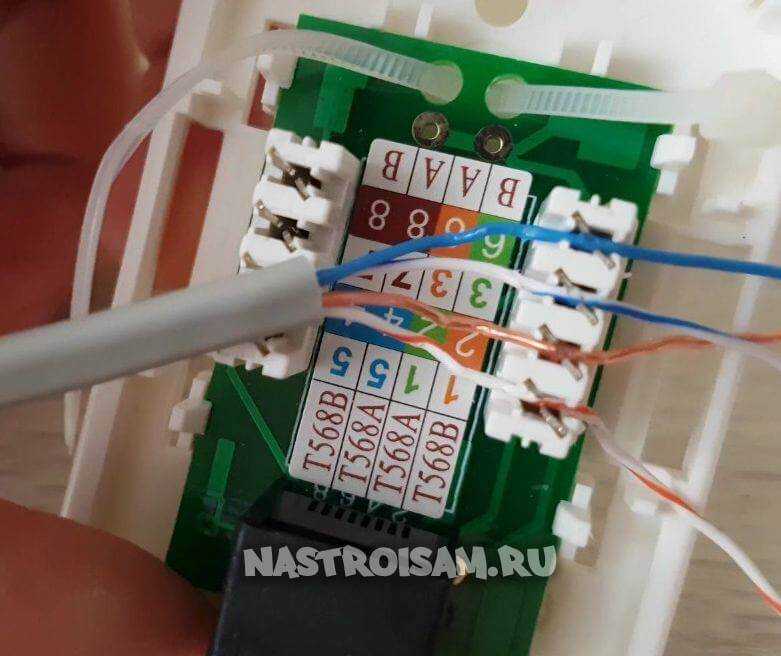

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

Какой кабель используют для подключения интернета

Стандартный вариант – кабель с маркировкой RJ45. Он выпускается круглым в сечении или плоским. Если обжимка сетевого кабеля уже выполнена с обоих концов, он называется патч-корд.

Патч-корды выпускают разной длины, от 0,5 м до 10…20 м. Интересно, что плоский кабель иногда бывает удобен для прокладки в зауженных местах – например, в дверных проемах, в ограниченным по размеру сечения кабельных каналах плинтусов. Также плоский кабель меньше «боится» перегибов.

Основные характеристики качественных витых пар, иначе называемых также «сетевой кабель LAN»:

• материал оболочки медной жилы – поливинилхлорид, полиэтилен, полипропилен. Чем выше качество витой пары, тем лучше защита проводов от диэлектрических помех, горения и высоких температур. Так, для качественных изделий применяют тефлон, вспененный полиэтилен, не поддерживающие горение полимеры (маркировка LSZH);
• толщина наружной оболочки – 0,6…0,9 мм в зависимости от категории;
• допустимая зона укладки – внутренняя или наружная, универсальная. Интересно, что цветовая маркировка говорит об особенностях защитного слоя. Серые витые пары используют для жилых и офисных помещений, строго внутри в условиях нормальной влажности, оранжевые хорошо защищены от горения, черные подходят для наружной прокладки;
• количеству жил – одножильный и многожильный. Одножильный имеет неплохие характеристики, но для прямого подключения устройств не подходит. К его окончаниям монтируют так называемые «информационные розетки». Многожильный – это как раз привычный RJ45, оканчивающийся коннекторами. Поскольку в нем сигнал затухает быстрее, чем в одножильном, допустимая длина витой пары не должна превышать 100 м;
• наличие экранирования – может быть общим для всех жил, для каждой пары, для пары и общим;
• расчетная скорость передачи данных. Наиболее важный параметр, который определяет, насколько быстро и качественно будет передаваться информация по LAN-кабелю. Для домашних и офисных сетей используются витые пары категорий CAT5…7.

Разбираясь в правилах обжимки кабеля RJ45, мы будем рассматривать витую пару CAT5, с четырьмя витыми парами, не экранированными отдельно, в общем экране.

Тип защиты

Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).

• UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
• FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
• SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.

Наличие экранирования у кабеля не гарантирует дополнительную защиту от помех. Во-первых, кабель должен быть заземлен, то же самое касается и сетевого оборудования. Во-вторых, заземление должно быть качественным. В противном случае тонкий провод заземления будет выступать в качестве антенны, которая притягивает дополнительные помехи. В-третьих, правильно обжать кабель FTP и SFTP гораздо сложнее.

В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.

5 способов удлинения кабеля

Причин, когда пользователю понадобится нарастить интернет-кабель может быть несколько: перепланировка в комнате, обрыв провода, добавление нового оборудования. Во всех случаях удлинить провод можно самостоятельно, без привлечения представителей провайдера. Однако интернет-кабель (витая пара) чувствителен к изменению сопротивления проводников. Применение фабричных соединителей либо кустарных скруток препятствуют прохождению цифровых сигналов.

При необходимости нарастить витую пару делать это нужно как можно аккуратней. Слабый контакт в соединении приведет к перебоям доступа к Сети либо полному отключению интернета. Если пользователь решился удлинить шнур, стоит выбрать подходящий способ коммутации для установления надёжного подключения к удалённому оборудованию провайдера. К простым вариантам относят такие:

1. Скрутка медных жил с последующей их герметизацией изоляционным материалом.
2. Пайка припоем под флюсом. Метод сращивания проводов, эксплуатируемых на улице.
3. Соединение при помощи двусторонней розетки.
4. Коммутация проводов при помощи контактной коробки Coupler.
5. Соединение жил в сетевой розетке.

Скрутка

Вариант соединения медных жил, о котором в первую очередь вспоминают все, кто немного владеет навыками электротехники. Коммутация заключается в последовательном переплетении токоведущих сердечников с последующей их изоляцией. Несмотря на кажущуюся простоту, качественную скрутку витой пары сделать сложно. Тонкие проводки при деформации ломаются, а в зоне контакта образуется повышенное сопротивление. К тому же заизолировать восемь проводков, идущих в одном жгуте, по силам не каждому электрику.

Пайка

Технология наращивания витой пары пайкой схожа со скруткой. Однако применение припоя сводит к минимуму возникновение локальных сопротивлений в зоне контакта. Такие соединения применяют для уличных коммутаций, где возможно попадание воды на удлинённый провод. Такой способ подразумевает наличие у пользователя паяльного комплекта с необходимыми материалами и опыта работы с ними.

Соединение «джойнером»

Распространённый способ соединения витой пары. Им пользуются монтёры и инсталляторы интернет-провайдеров. Суть процедуры заключается в закреплении на концах проводов коннекторов RJ45. Последние подключаются к двусторонней розетке с соответствующими разъёмами. Коннекторы надёжно соединяются с жилами витой пары, а контакты «джойнера» плотно их удерживают. Самостоятельно удлинить кабель можно, приобретя коммутационный шнур (патч-корд) либо установив коннекторы. В последнем случае понадобится обжимной инструмент для разъёмов RJ45.

Коммутация в «каплере»

Coupler, он же «каплер» – способ профессионального соединения LAN-кабеля. Делают его в пластиковом боксе с 16 ножевыми контактами. При коммутации в нём витой пары сопротивление токоведущих жил практически не увеличивается. Для фиксации контактов не нужен обжимной инструмент, а очистка сердечников от изоляции происходит непосредственно в соединителе. Корпус «каплера» делают в двух исполнениях – пыле- и влагозащищённый. Первый применяют в помещениях, второй – на улице.

Соединение в сетевой розетке

Обычную сетевую розетку можно применить не по прямому назначению, а соединить в ней два отрезка витой пары для увеличения общей длины LAN-кабеля. Обычно к такому способу прибегают, когда затруднительно достать «каплер» или «джойнер». Коммутацию осуществляют путём зажима соответствующих жил интернет-кабеля в сетевой розетке. Одну часть витой пары отвёрткой заправляют в ножи, согласно цветовой схемы. Второй кабель обжимают в коннекторе и вставляют в разъём.

Нарастить LAN-кабель можно самостоятельно. Следует аккуратно выполнить все соединения обжимным либо подручным инструментом. Только надёжное соединение позволит обеспечить высокую скорость доступа к Сети и непрерывность трафика.

С помощью соединителя

Рассмотрим четыре вида соединителей интернет кабеля

Джойнер

Считается, что это наиболее практичное соединение. Соединитель позволяет удлинить или восстановить витую пару. Это небольшая коробочка, которая снабжена разъемами RJ-45 с противоположных сторон. Витую пару обжимают с двух сторон в коннекторы и присоединяют к джойнеру. Иногда джойнер именуют сплиттером. Это неправильно. Сплиттер снабжен одним входом и двумя выходами. Им пользуются при необходимости соединить два компьютера от одного восьмижильного кабеля, разделив жилы по четыре на каждый компьютер.

Каплер

Специалисты считают это наиболее подходящим соединением, как с технической стороны, так и со стороны, касающейся внешнего вида. Каплер изготовлен в виде коробочки.

Внутри находятся 16 ножевых контактов. Сетевые розетки построены именно по этому принципу. Витая пара заводится с двух сторон и фиксируется отверткой подходящего размера. Профессионалы это делают с помощью панчера. Вот как он выглядит:

Для разового использования вряд ли стоит приобретать этот инструмент. Подойдет шлицевая отвертка. Соединение отличается надежностью. Если надо выполнить уличный вариант, то используйте изоленту, чтобы предотвратить попадание воды внутрь устройства.

Сетевая розетка

Одна часть кабеля согласно цветовой схемы заправляется в ножи, ко второй присоединяют коннектор и вставляют в разъем. Сегодня создают розетки, внешний вид которых не нарушает дизайн квартиры.

Скотчлок

Потребуются пассатижи. Для соединения кабеля надо зачистить его от изоляции и разложить по цветам. Заправить жилы в скотчлок соблюдая цвета жил, то есть цвет в цвет. Надеваем колпачок и зажимаем без фанатизма пассатижами. Правда получившийся букет из разноцветных скотчлоков так и висит на всеобщее обозрение, провоцируя хулиганов в подъезде на неблаговидный поступок. Его могут подпалить или просто оборвать. Это самый главный недостаток соединения.

Как удлинить интернет провод?

Или можно на концах провода сделать крючки и зацепить их друг за друга для дальнейшего удобства при пайке.

Сам процесс спайки требует от исполнителя аккуратности, так как разогретым паяльником легко нанести повреждения соседним проводам.

После спайки заизолируем провода для большей надежности. Затем умещаем провода в одну из внешний оболочек, а второй накрываем сверху. Заизолируем место соединения изоляционной лентой для большей герметичности и лучшего эстетического вида.

Рассмотренные способы могут быть применены не только к кабелю Ethernet витых пар. Такие же принципы наращивания и удлинения подходят для самых разных кабелей, будь-то многожильный или одножильный провод с самыми разными назначениями.

Роутер для удлинения интернет кабеля

Этот способ наращивания тоже достаточно удобный и практичный. Подключив роутер, вы сможете подсоединить к глобальной сети неограниченное количество ноутбуков, компьютеров и т.д. (но все-таки в разумных пределах).

Для удлинения нашего интернет кабеля данным методом нам понадобится приобрести сам роутер и обязательно обжатую витую пару (интернет провод) необходимой длины. При необходимости можно купить уже готовый обжатый кусок такого кабеля, в некоторых случаях витую пару обжимают в специализированом магазине. Но если даже и нет, то вы можете без труда обжать витую пару своими руками.

Теперь интернет кабель следует подключить в разъем WAN порт (Internet порт) роутера, а непосредственно обжатую витую пару в простой LAN порт того же роутера а затем в ваш ноутбук либо компьютер. Останется только провести несложные настройки роутера, после чего вы сможете без проблем пользоваться сетью как раньше.
