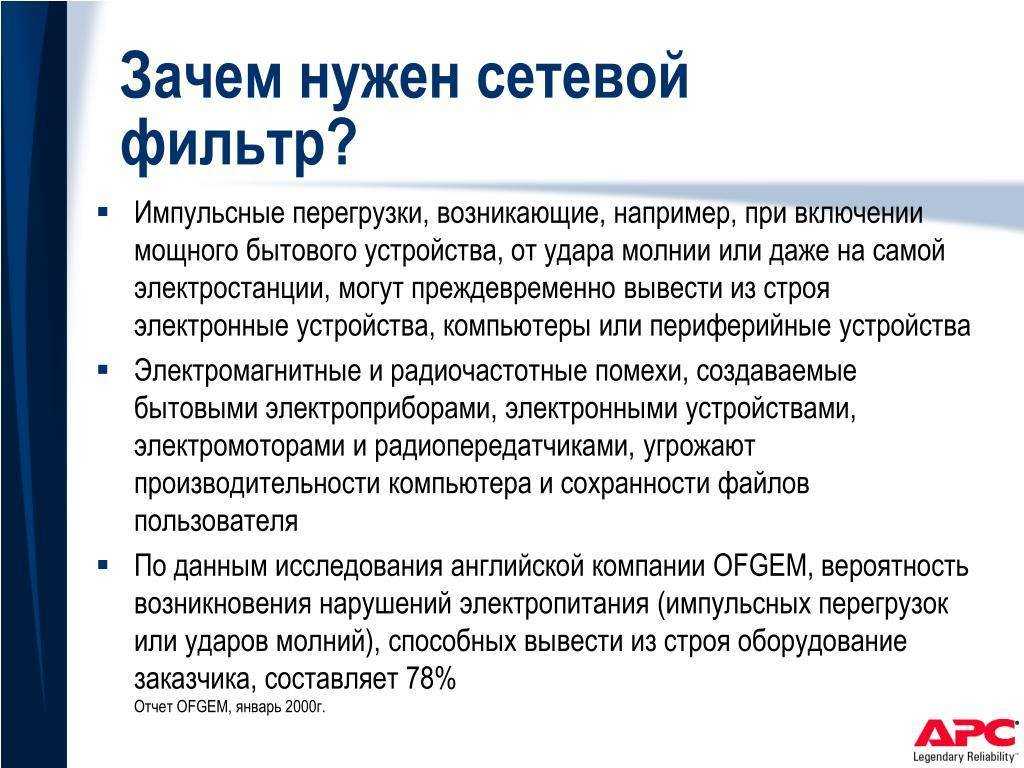

Для чего нужен сетевой фильтр?

Как срабатывает сетевой фильтр

Сетевой фильтр – это устройство, которое используется для защиты электрических приборов от перегрузки и короткого замыкания в электрической сети. Как только сила тока в электрической сети превышает норму, сетевой фильтр срабатывает и прерывает подачу электроэнергии в прибор.

Срабатывание сетевого фильтра происходит благодаря встроенному предохранителю, который отключает электрический ток, если происходит перегрузка или короткое замыкание. Предохранитель защищает от поражения электрическим током и сохраняет целостность электрооборудования.

Современные сетевые фильтры также могут иметь интеллектуальные функции защиты, такие как защита от скачков напряжения и защита от перенапряжения. Они могут автоматически определять неполадки в электрической сети и устанавливать оптимальный режим работы для электрооборудования.

Правильное функционирование сетевого фильтра – это ключевой момент для поддержания работы электрооборудования на должном уровне и повышения его срока службы

Поэтому важно выбрать качественное устройство и следить за его правильной эксплуатацией

Схемы стабилизаторов

В стабилизаторе напряжение регулируется разными способами. Одним из них является переключение вторичных обмоток трансформатора.

Изменение напряжения производится электронными ключами, управляемыми процессором. Данные поступают с датчика и коммутируются с помощью электронного переключателя на тиристорах.

В параметрических стабилизаторах используется явление лавинного пробоя на стабилитронах, когда при значительном изменении тока напряжение остается постоянным. Для усиления мощности нагрузка подключается через один или несколько транзисторов.

В качестве высокочастотных фильтров в схеме применяют конденсаторы. Стабилизатор — сложный прибор, в состав которого может входить сетевой фильтр.

Резистор на входе позволяет держать транзистор открытым, а также поддерживает стабилитрон в активной области.

Стабилизатор подбирается по мощности потребителей. Сейчас везде применяется электроника, например, в блоках управления энергосберегающих ламп. Поэтому он нужен не только для компьютеров, но и для систем освещения. Если он применяется для электродвигателей, следует знать, что пусковой ток последних в несколько раз выше номинального. Несмотря на то, что стабилизаторы допускают кратковременные перегрузки, здесь запас по мощности следует взять больше.

Лучшие фильтры для бытовой техники

Выбирать фильтр для домашней техники стоит, учитывая различные факторы. В первую очередь нужно заранее узнать, на какие приборы он будет подключен. Мелкие бытовые приборы и мощные устройства не могут защищаться фильтром одного вида. Также следует выбирать приборы от зарекомендовавших себя производителей

При покупке нужно обращать внимание и на маркировку – например, обозначение CE говорит о том, что это устройство является проверенным и качественным

Как выбрать для холодильника

Основные критерии выбора:

• мощность, которую фильтр выдерживает;
• количество и тип розеток;
• наличие заземляющих контактов;
• конструктивные особенности;
• длина кабеля;
• внешний вид устройства и дизайн.

Нагрузка важнейший параметр выбора. Перед покупкой внимательно изучают паспорт холодильника, и только потом покупают прибор.

Как выбрать для телевизора

Устройство для телевизора гарантирует бесперебойную работу без помех и импульсных перенапряжений. Для недорогих телевизоров достаточно будет приобрести фильтр в 250 В. Для ЖК телевизоров можно дополнительно установить стабилизаторы, подобранные под напряжение розетки.

Для бесперебойника

Подключать ИБП (источник бесперебойного питания) можно через сетевой фильтр. Он позволит снизить нагрузку на бесперебойник.

Сетевой фильтр нельзя располагать между ИБП и нагрузкой, так как батарея в этом случае будет разряжаться быстрее.

Зачем нужен сетевой фильтр с заземлением для стиральной машины

Сетевой фильтр для стиральной машины устроен таким образом, что гасит любые частоты кроме 50 Гц. Большой скачок напряжения может вывести стиральную машину из строя. Избыточные токи, которые могут возникнуть, сбрасывает на заземление. Стиральную машину, как и другое мощное оборудование, нужно подключать через отдельно.

Общие характеристики

Устройства схожи прежде всего по форм-фактору, из-за чего их часто путают между собой. Выполнены в виде компактного корпуса с розеточным разветвителем, провода с 3 жилами, и вилки. Особенно часто с фильтрами путают удлинители, оснащённые кнопкой выключения. На самом деле в них помимо выключателя больше нет дополнительных комплектующих.

Могут использоваться в одних и тех же целях:

• Увеличение длины провода электроприбора.
• Подключение одновременно нескольких приборов.

Фактически каждый сетевой фильтр дублирует функции любого удлинителя. Но, в обратном направлении данное правило не работает, поскольку простые удлинители не имеют фильтрующих возможностей.

Удлинитель – назначение и конструкция

Представляет собой небольшой короб с розеточной группой и кабелем с вилкой. Длина кабеля может варьироваться от 1 до 5 и более метров. Разветвитель подключается к розетке, а уже в него включаются электроприборы. Удобное решение, если в помещении не хватает стационарных розеток или недостаточно длины шнура прибора.

Обычно состоит из следующих деталей:

• Тройник. Чаще всего имеет именно 3 розетки, но их может быть и больше, обычно до 5 штук.
• Трёхжильный провод.
• Вилка.

Также может оснащаться кнопкой выключения со световой индикацией. Как правило, это не просто кнопка, но и предохранитель, автоматически отключающий электропитание в случае превышения нагрузки.

Практически все модели имеют одинаковое строение. Они могут отличаться количеством розеток, длиной и сечением кабеля, а также наличием кнопки с предохранителем. От сечения кабеля зависит максимальная нагрузка, которую может выдержать разветвитель. Основная задача удлинителя – физическое увеличение длины провода электрических приборов.

На что обратить внимание при выборе

Сетевой фильтр или удлинитель должен быть оборудован выключателем — в этом случае пользователю не придется постоянно выдергивать вилку из розетки. Сами выключатели бывают разные — например, индивидуальные для каждого прибора. Это удобно, когда в квартире много бытовых устройств, каждое можно отключать нажатием своей кнопки.

Более стандартный вариант — общая кнопка, которая обесточивает все приборы, подключенные к сетевому фильтру или удлинителю. Предпочтительнее выбирать устройства, в которых общая кнопка широкая. Маленькие кнопки могут прерывать только один провод от розетки, если это будет «ноль», то устройства останутся под напряжением даже с выключенной клавишей.

Что касается длины кабеля, то стандартные варианты удлинителей или сетевых фильтров позволяют подключать приборы на расстоянии от 1 до 10 метров от настенной розетки. Однако есть специальные удлинители для уличных работ с длиной кабеля до 100 метров. Они имеют герметичный корпус с маркировкой IP65, а также провод с улучшенной изоляцией.

Удлинитель эффективно выдерживает номинальную нагрузку при полностью размотанном кабеле. Поэтому покупать сетевой фильтр с длинным кабелем «про запас» нежелательно, возможен перегрев провода. К тому же длинный провод банально увеличивает потери тока, часть которого тратится впустую.

Если в доме много смартфонов и небольших гаджетов, то стоит обратить внимание на сетевой фильтр, в который встроены порты USB. Они допускают прямое подключение устройства к электросети без использования индивидуального зарядного устройства, что экономит время и позволяет не занимать обычную розетку

Некоторые сетевые фильтры оснащены петлями с обратной стороны, с помощью которых прибор легко крепится на вертикальную поверхность

Если специального крепления нет, то при монтаже пользователь гарантировано столкнется с трудностями, поэтому на их наличие также стоит обратить внимание

Также важно расположение контактов розеток на сетевом фильтре. В идеале они должны быть выполнены наискосок — в этом случае всегда можно воткнуть две полногабаритные вилки в соседние гнезда

Горизонтальное расположение контактов на приборе создаст пользователю дополнительные трудности.

От чего защитит сетевой фильтр

Качественный сетевой фильтр выполняет три основные функции — защищает от короткого замыкания, фильтрует высокочастотные помехи, устраняет опасность кратковременных импульсов напряжения. Стоит помнить, что самым опасным для любых приборов является короткое замыкание — это состояние сети, когда фаза и ноль соединены напрямую без нагрузки.

Импульсные помехи не опасны, однако нередко они затрудняют работу — например, на экране телевизора или монитора может появиться рябь, в колонках аудиотехники слышны посторонние звуки. Наконец, импульсы напряжения возникают из-за подключения к сети аномальной нагрузки — обычно они не выводят технику из строя, однако способны сократить срок ее службы. Выключить все: что опасно во время грозы

Сетевой фильтр не защищает от длительного повышенного или пониженного напряжения. Такая проблема нередко наблюдается на дачах или в частных домах со старой электропроводкой. В этом случае прибор будет бесполезен, для решения проблемы придется купить стабилизатор напряжения.

Также сетевой фильтр не спасет приборы в частном доме от удара молнии. Обычно во время грозы в жилье должна сработать защита, установленная стационарной электросетью, однако иногда она пропускает импульс — в этом случае даже дорогой сетевой фильтр не гарантирует сохранность аппаратуры.

Как выбрать сетевой фильтр для компьютера и ноутбука

Многие, приобретая ноутбук, моноблок или настольный компьютер не забывают и приобретении фильтра пилота, и поступают правильно. Дорогостоящая техника может сломаться в результате скачков в сети, поэтому ее обязательно нужно защищать от поломки.

При выборе фильтра для защиты ноутбука и компьютера нужно посмотреть на такие первостепенные моменты, как:

• количество розеток,
• длину провода,
• наличие кнопки включения и светового индикатора.

Стандартная длина составляет 180 см, но при желании можно поискать модели со шнуром в 3 и 5 м. Чем длиннее провод, тем он практичнее в эксплуатации, а в офисе будет удобнее короткий шнур, чтобы он не путался под ногами.

Если длина провода оказалась короче, чем заявил производитель, остальные качества устройства также могут быть подвергнуты сомнению, от покупки данного устройства лучше отказаться.

Конечно, устройство должно быть мощным, то есть его должно хватить на все приборы, которые вы планируете подключать к нему.

Будет удобно наличие кнопки отключения и включения, чтобы каждый раз не вынимать шнур из розетки, тем более, если она находится в труднодоступном месте. Лампочка будет сигнализировать о том, включено ли устройство или нет.

Розеток должно быть достаточно для всех устройств: роутера, принтера, монитора, сканера, чтобы не пришлось приобретать дополнительные удлинители, не выполняющие функции сетевого фильтра. Также проверьте расстояние между розетками – его должно хватать для удобного подключения сразу нескольких устройств.

Пригодится и крепление под провода, оно будет полезно, если проводов много, и не хочется, чтобы они спутывались. Данный «пункт» необязательный, но будет удобен в эксплуатации.

Стоит иметь в виду, что ни один сетевой фильтр не обеспечит полную защиту компьютера от скачков в сети. С такой задачей справиться под силу только источнику бесперебойного питания или стабилизатору напряжения.

Важно обратить внимание на такую характеристику, как максимальный ток – этот показатель должен быть не менее 10 А, а также энергию скачка – в дорогих фильтрах он может достигать нескольких тысяч Дж. Если у вас есть дети, стоит приобрести модели со специальными шторками

Если у вас есть дети, стоит приобрести модели со специальными шторками

Если у вас есть дети, стоит приобрести модели со специальными шторками.

Также если вы планируете крепить устройство к стене, приобретите сразу фильтр с таким креплением.

Убедитесь, что у фильтра достаточный срок гарантии. Надежные производители обычно дают на свою продукцию гарантию сроком до 5 лет.

Не стоит покупать дешевые устройства сомнительного производства. Лучше потратиться один раз и приобрести качественный надежный фильтр.

ВИДЕО ИНСТРУКЦИЯ

Если у вас ноутбук

Что касается ноутбуков, то они оснащены аккумуляторными батареями, которые способны частично сглаживать скачки напряжения. Но даже при наличии батареи рекомендуется покупка сетевого фильтра, так как батареи могут вести себя непредсказуемо.

Особенно они не любят, когда их не выключают из сети и при этом выключают ноутбук. Если вы забываете или не хотите каждый раз вытаскивать вилку из розетки, воспользуйтесь сетевым фильтром.

Для того, чтобы работа сетевого фильтра была исправной, в устройство не должны подключаться никакие другие приборы, например, утюг или чайник. Также обязательно должна быть заземлена розетка. К сожалению, в старых домах это встречается не всегда.

Нужен ли сетевой фильтр для телевизора

Довольно спорным среди специалистов является вопрос необходимости установки фильтра для телевизора. Многие считают, что если в вашем доме не отключают электричество, то можно обойтись без этого устройства. Но много ли в нашей стране таких домов?

Ведь даже в столице перебои с электричеством – случай нередкий. А это значит, что о покупке фильтра сетевого помехоподавляющего стоит позаботиться. Бесперебойник поможет продлить срок службы техники при часом отключении и включении.

Для установки дома будет достаточно недорогой модели в 250 Ватт. Ее хватит для стабильной работы обычного телевизора в 130 Ватт с учетом роутера и ресивера.

Стоимость такого устройства будет колебаться в районе двух тысяч рублей, что гораздо дешевле, нежели ремонт оборудования в случае поломки. Если же в доме наблюдаются регулярные проблемы с электричеством, стоит приобрести мощный бесперебойник, способный работать достаточно долго.

Для ЖК телевизоров рекомендуется установка стабилизаторов, подобранных под напряжение именно вашей розетки. Как правило, обычные сетевые фильтры не способны защитить дорогие ЖК телевизоры от поломки, это под силу только стабилизаторам.

Что это такое

Зачастую пользователи путают фильтры, принимая их за самые обычные удлинители, поскольку по внешнему виду они практически не имеют отличий. В тоже время по назначению они похожи на источники бесперебойного питания (ИБП).

Сетевой фильтр предназначен для решения следующих задач:

• контроль и стабилизация за импульсами (скачками) напряжения (может вызвать перезагрузку компьютера без сохранения данных или вздутие конденсаторов);

сглаживание высокочастотных помех, возникающих в электросети, при большом количестве одновременного подключения мощной аппаратуры (обычно сопровождается морганием света).

Скачки и помехи происходят постоянно, но они не всегда чувствуются на оборудовании. При этом один из импульсов может оказаться слишком сильным, что может привести к поломке.

Кроме того, если использовать обычный удлинитель, то при превышении нагрузки на электросеть может перегреться и оплавиться розетка, тогда как при использовании стабилизатора напряжения этого и многих других проблем можно избежать.

Топ 5 Сетевых фильтров с USB

В 2021 году одной из основных функций, на которую обращают внимание потребители при выборе сетевого фильтра, является наличие портов USB. Именно поэтому мы решили собрать для вас подборку наиболее качественных и востребованных моделей, обладающих возможностью подключения устройств, питающих электроэнергию через порт

Orico HPC-6a5U-Bk

Данная модель отличается наличием USB портов с технологией Fast Change. Устройство отличается привлекательным дизайном, неплохим качеством корпуса и длительным сроком эксплуатации. Однако стоит такое оборудование недешево, а еще в нем сравнительно короткий кабель, что многим кажется неудобным.

ЭРА SFU-5ES-B

Эта модель примечательна наличием большого функционала и “умной” защиты от коротких замыканий. Однако, по отметкам потребителей, устройство от Эра не отличается высоким качеством сборки и имеет завышенную стоимость.

APC by Schneider Electric PMH63VT-RS

И этот сетевой фильтр, как утверждают пользователи, переоценен в отношении стоимости. Качество корпуса также оставляет желать лучшего, а вот производительность, функциональность и уровень защиты у него на высоте.

Monster Core Power 600

Отличается данное оборудование нестандартным дизайном, хорошим качеством сборки и наличием спрятанной кнопки включения. Однако из-за высокой цены не все покупатели смогли оценить устройство по достоинству. Да и короткий шнур сыграл свою роль.

Rubetek RE-3310

Этот сетевой кабель является лидеров среди устройств, имеющих в своем функционале порт USB. Модель заслуженно занимает первое место за счет наличия рад плюсов, в числе которых:

• Присутствие возможности передачи Wi-Fi сигнала
• Наличие приложения для управления розетками и USB портами, а также голосового управления, которое позволяет давать команды умному сетевому кабелю на небольших расстояниях.

Но есть и минусы: дело в том, что у прибора отсутствует регулировка каждого порта USB по отдельности, устройство сложно в управлении, но это касается лишь людей, далеких от подобного оборудования.

Что такое сетевой фильтр и зачем он нужен?

Сетевой фильтр внешне представляет собой несколько розеток, соединённых между собой в один корпус. Но внутренне этот прибор устроен намного интереснее.

Внутри содержится очень важная часть, и это — специальный механизм, который должен сработать и отключить прибор, дабы он не повредился из-за скачка напряжения.

Самая главная характеристика таких приборов — время срабатывания основного механизма, которое чаще всего измеряется в миллисекундах. Самые дорогие модели срабатывают почти мгновенно. Их время реагирования составляет около 0.01 миллисекунды.

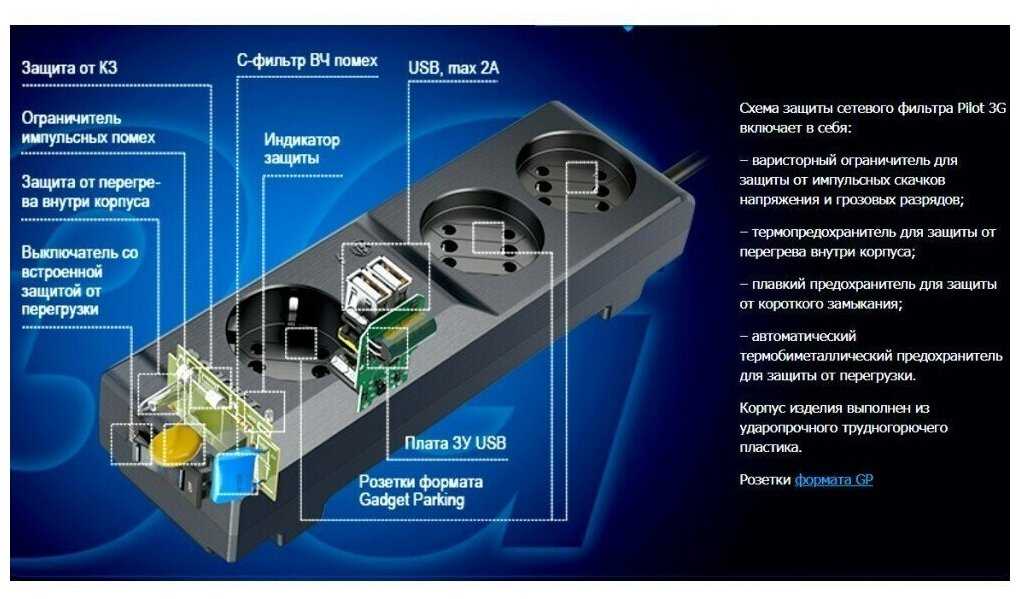

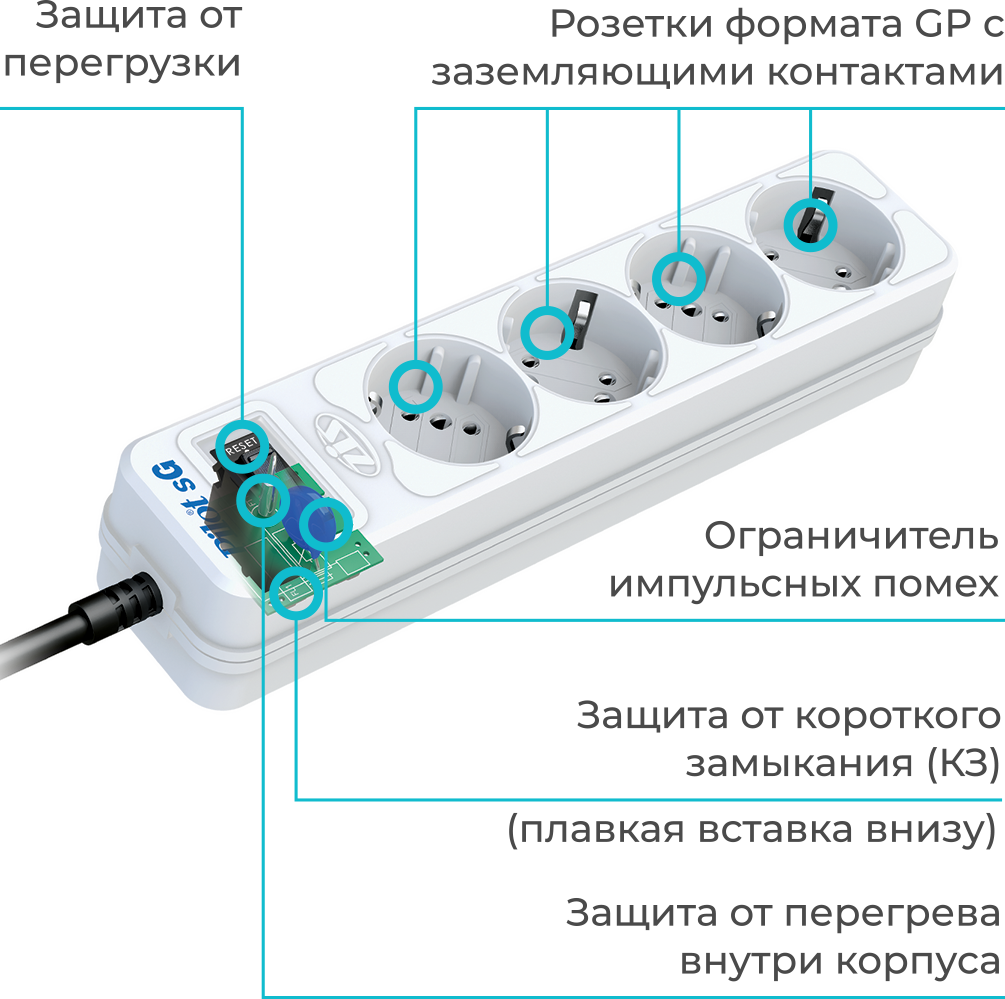

В конструкции сетевого фильтра чаще всего присутствуют следующие элементы:

• Пластиковый корпус;
• Контактные гнёзда, которые нужны для подключения устройств;
• Электронная схема для защиты от короткого замыкания;
• Сетевой шнур, для продления сигнала.

Топ 5 лучших Сетевых фильтров с 3-6 розетками

Мы отобрали для вас пять лучших сетевых фильтров с 3-6 розетками по мнению потребителей.

Пятое место отводится модели APC by Schneider Electric на 4 розетки. Из плюсов ее можно выделить:

• Световую индикацию, которая показывает состояние работы прибора;
• Небольшие габариты;
• Наличие заземления;
• Присутствие “шторок” для розеток.

Что касается минусов, то более или менее существенных недостатков только два: большинство пользователей жалуются на сложность вынимания вилки, которая слишком туго удерживается в отверстии. Судя по отзывам, у данной модели не самое На четвертой строчке расположился Rubetek RE-3310.

Из плюсов модели стоит выделить:

• Наличие возможности передачи Wi-Fi сигнала;
• Присутствие на корпусе USB-разъёмов;
• Наличие приложения для управления розетками и USB портами;
• Присутствие голосового управления, что имеет очень большой вес в 2021 году.

Из недостатков пользователи отмечают отсутствие регулировки каждого порта USB по отдельности и сложность в управлении при отсутствии опыта работы с подобными умными устройствами.

На почетной третьей строчке — Power Cube SPG-B-10.

Данная модель примечательна наличием:

• Прочного корпуса;
• Удобного крепления на стену;
• Прочной оплётка для кабеля.

Также к преимуществам стоит отнести длительный срок гарантии, достигающий 4 лет.

Минусы у этого оборудования тоже есть. Судя по отзывам, при производстве устройства явно использовался не очень качественный пластик, так как при использовании чувствуется специфический запах.

Вторая строчка отводится Buro 500 Sh-10.

Плюсы данной модели сводятся к следующим характеристикам:

• Устройство укомплектовано длинным кабелем в 10 метров, что в два раза больше, чем у других производителей при стандартном исполнении оборудования;
• Сетевой фильтр имеет привлекательный дизайн;
• Он дополнительно защищает от коротких замыканий и перегревов;
• Отличается большим функционалом и высоким качеством защиты.

Из минусов можно выделить достаточно высокую стоимость и присутствие запаха пластмассы при эксплуатации.

Первое место заслуженно занимает Most Active ARG.

Главные достоинства данной модели сводятся к наличию индивидуального переключателя для каждой розетки, присутствие прочного корпуса и защиты от импульса тока в электросети.

По заявлениям пользователей минусы у модели отсутствуют. по крайней мере, отрицательных отзывов на просторах интернета пока не нашлось.

Функции сетевого фильтра

Все люди, пользующиеся сложной электроникой, не могут представить себе, как можно работать без сетевых фильтров. Устройство сглаживает импульсы и является блоком стабилизации с группой розеток. Оно состоит из двух частей: ограничителя напряжения и фильтра. В первую входят варисторы — активные сопротивления, изменяющие параметры в зависимости от величины напряжения. Они включаются преимущественно между фазой и нулем. Защита высокочувствительных приборов от высокочастотных колебаний и импульсов производится с помощью LC-фильтра, который может содержать и катушки индуктивности.

Сетевой фильтр работает по классической однофазной схеме

Обратите внимание! В эту схему должно входить заземление при трехпроводной сети питания! Если его нет, фильтр также справляется со своей работой, но хуже. Все импульсные помехи должны уходить в землю

Варистор VDR1 представляет собой переменное полупроводниковое переменное сопротивление, нелинейно изменяющее характеристики одновременно с напряжением. Его устанавливают на входе для подавления импульсов напряжения. Варистор принимает их на себя, не пропуская далее.

Кроме защиты от помех, в сетевых фильтрах предусмотрено отключение потребителей при коротких замыканиях и перегрузке по току.

Нам предстоит решить вопрос: сетевой фильтр или стабилизатор напряжения — что лучше

Сначала обращаем внимание на цену, которая в какой-то мере является показателем качества. Дешевые устройства не спасают технику

Но их можно использовать, если «довести до ума» своими руками.

В продаже есть много продукции низкого качества, где нет защитной и фильтрующей схем. В таком случае сетевые фильтры служат лишь в качестве удлинителей или защищают технику от опасного повышения напряжения. При этом надо знать, что для стабилизации они не служат.

В чем отличие сетевого фильтра от удлинителя

Сетевой фильтр

Сетевой фильтр — это устройство, которое предназначено для защиты электроники от воздействия скачков напряжения, перенапряжений и паразитных импульсов. Сетевой фильтр блокирует такие воздействия на оборудование и защищает его от повреждений. К сетевым фильтрам часто встроены предохранители, которые защищают оборудование от короткого замыкания, перегрузки и других аварийных ситуаций.

Удлинитель

Удлинитель — это устройство, которое позволяет удлинить кабель питания. Удлинитель имеет несколько розеток, к которым можно подключить другие электроприборы. Удлинитель не выполняет защитную функцию, а служит только для увеличения расстояния между электроприбором и розеткой.

Отличие сетевого фильтра от удлинителя заключается в защитных функциях: сетевой фильтр защищает оборудование, а удлинитель является только удлинителем кабеля питания.

Если нужно защитить электронику от перенапряжений, следует использовать сетевой фильтр. Если же нужно только увеличить расстояние между электроприбором и розеткой, можно использовать удлинитель. Однако стоит учитывать, что удлинитель может привести к перегрузке электросети, что может выразиться в появлении электромагнитных помех и деградации качества работы электроники.

Сетевые фильтры компании Defender

В широком ассортименте представлен на российском рынке сетевой фильтр Defender — разнообразие цвета, форм разъёмов и технических возможностей. Самый маленький агрегат даёт возможность подключения одного электроприбора с обычной вилкой и двух гаджетов через USB-порты, чтобы зарядить их без подключения к ПК.

Приборы высшей категории защиты представлены аппаратами с 6 и 8 евроразъёмами. Предназначены они для использования в домашних условиях и офисах. Среди отзывов пользователей не нашлось ни одного плохого слова. Особенную радость люди испытывают от наличия USB-портов, позволяющих заряжать планшеты, MP3-плееры и электронные книжки. Среди недостатков отмечена величина корпуса, что не даёт желаемой эстетики стене.

Что такое сетевой фильтр

Сетевой фильтр представляет собой устройство для сглаживания импульсных и высокочастотных помех в электросети. Подобного рода помехи негативным образом сказываются на работе бытовой техники и способны вывести её из строя.

Помимо распространенного мнения, сетевой фильтр — это не просто дорогой удлинитель. Внутри него имеется сложная начинка из конденсаторов, варисторов, симметричных дросселей и предохранителей, которые в общей схеме способны защитить электроприборы, как по ограничению электропитания, так и от его перепадов.

Время срабатывания сетевого фильтра является одним из самых важных параметров устройства. Качественный сетевой фильтр способен мгновенно отреагировать даже при ударе молнии. Более простые модели сетевых фильтров работают по принципу «предохранителя», который перегорает в случае серьезного скачка напряжения.

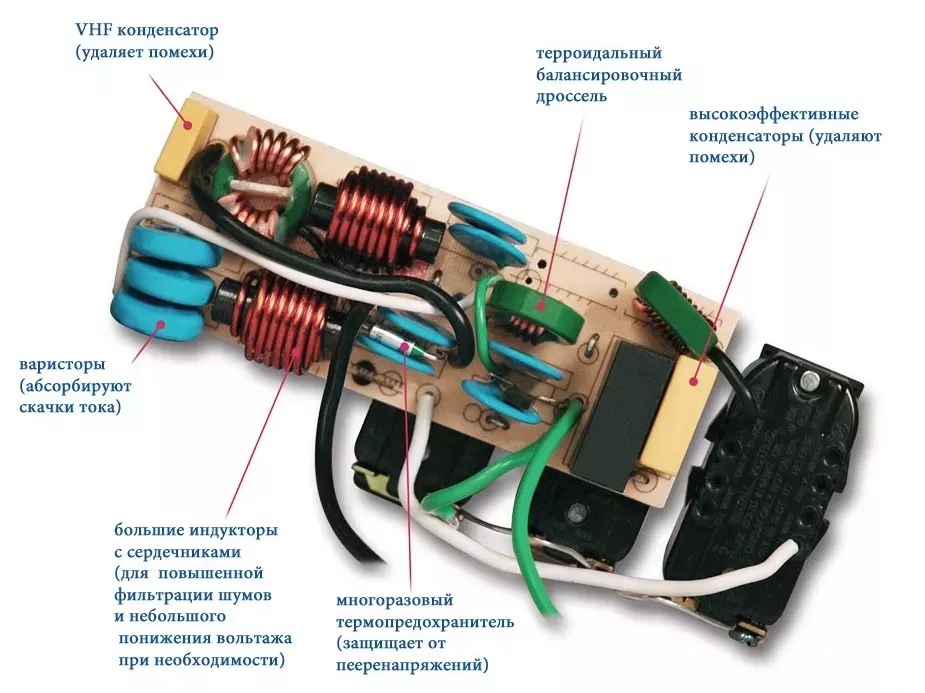

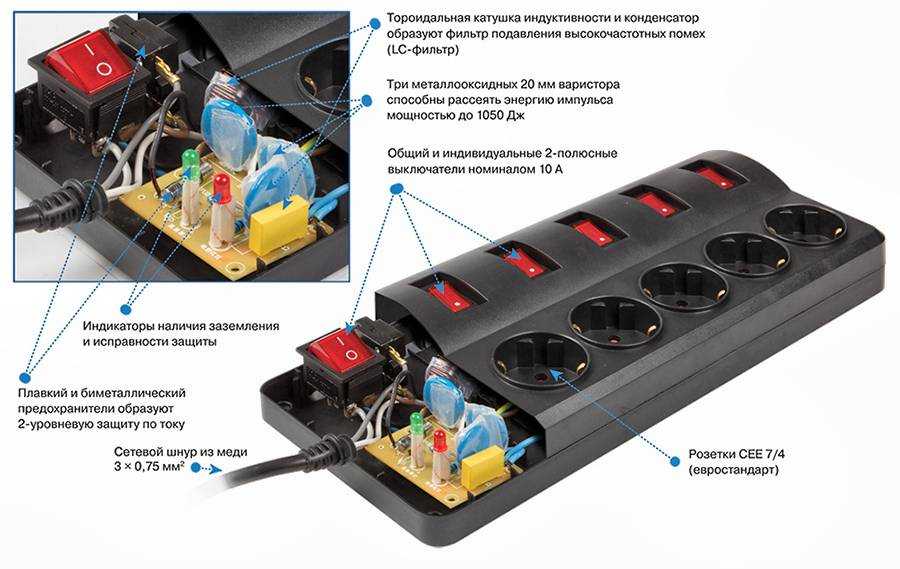

Устройство сетевого фильтра

На вид сетевой фильтр представляется обычным удлинителем с массивной колодкой для подключения различного рода электроприборов. Однако это не так. Внутри сетевого фильтра располагается встроенная схема, основная задача которой сглаживать скачки напряжения и искажения частот электрического тока .

В случае более серьезных помех, в конструкции сетевого фильтра имеется плавкий предохранитель, который даёт возможность безболезненно отключить электроприборы от сети 220 Вольт. Дорогие модели сетевых фильтров — это сложные электронные устройства, способные очень быстро рассчитывать параметры входного напряжения и своевременно реагировать на его отклонения от требуемых норм.

Как было сказано ранее, устройство сетевого фильтра снабжено конденсаторами (для сглаживания помех), индукторами с сердечником (для выравнивания напряжения), термопредохранителем (как основная защита от перенапряжений). Следует заметить, что качественная и надежная работа сетевого фильтра невозможна без заземления. Использование устройства без предварительного заземления в доме , резко снижает его эффективность.
