Как сделать гистограмму в excel

Как сделать гистограмму в excel 2003?

Статистика по каждому дню покажет, как между собой соотносятся продажи и затраты (в случае примера). Если вам неудобно работать с процентами, и хотите, чтобы данные были представлены в абсолютных величинах, то в этом случае нужно выбрать другой тип гистограммы.

Речь пойдет именно о частотных гистограммах, где каждый столбец соответствует частоте появления* значения в пределах границ интервалов. Например, мы хотим посмотреть, как у нас выглядит распределение значения предела текучести стали S355J2 в прокате толщиной 20 мм за несколько месяцев. В общем, хотим посмотреть, похоже ли наше распределение на нормальное (а оно должно быть таким).

Как создать гистограмму с накоплением в Excel?

В Excel эти диаграммы доступны в различных вариантах, таких как 2D-столбцы, 2D-столбцы со 100% -ным накоплением, 3D-столбцы и 3D-столбцы с накоплением 100%. Чтобы использовать и создать столбчатую диаграмму с накоплением в Excel, выполните несколько основных шагов.

Вы можете скачать этот шаблон Excel для столбчатой диаграммы с накоплением здесь — Шаблон для столбчатой диаграммы с накоплением в Excel

Пример # 1 — Двухмерная гистограмма с накоплением

Шаг 1 — Сначала выберите данные для создания диаграммы.

Шаг 2 — Перейдите на вкладку «Вставка», щелкните столбец «Диаграмма» и выберите «Двухмерная диаграмма с накоплением» в разделе «Диаграммы».

Шаг 3 — При выборе варианта с накоплением столбцов создается диаграмма, как показано на рисунке.

Шаг 4 — После вставки линейчатой диаграммы с накоплением вкладки «Дизайн» и «Формат» выделяются. Мы можем использовать их для изменения внешнего вида, макета, новых стилей диаграммы, переключения на строку или столбец, а также для вставки и форматирования фигуры, как показано на рисунке.

Следующие параметры форматирования также добавлены для улучшения визуализации данных, как показано на снимке экрана.

Форматирование применяется с помощью «Параметры диаграммы» и «Параметры текста», представленные в области диаграммы «Формат».

Пример # 2 — 100% двухмерная гистограмма с накоплением

Перейдите на вкладку «Вставка», щелкните столбец «Диаграмма» в Excel и выберите «100% 2D-столбик с накоплением» в разделе «Графики».

При выборе гистограммы с накоплением 100% результаты наблюдаются следующим образом.

По результатам видно, что числа отображаются горизонтально, а месяцы январь, февраль, март и т. Д. Отображаются вертикально.

Пример #3 — Трехмерная гистограмма с накоплением

Шаг 1 — Сначала выберите данные для создания диаграммы.

Шаг 2 — Чтобы создать диаграмму, мы должны выбрать параметры из трехмерной линейчатой диаграммы, включая линейчатую диаграмму с накоплением и линейчатую диаграмму с накоплением 100%.

Шаг 3 — Перейдите на вкладку «Вставка», щелкните столбец «Диаграмма» и выберите «3D-панель с накоплением» в разделе «Диаграммы».

Шаг 4 — При выборе варианта с накоплением столбцов создается диаграмма, как показано на рисунке.

Пример # 4 — 100% трехмерная гистограмма с накоплением

Шаг 1 — Перейдите на вкладку «Вставка», щелкните столбец «Диаграмма» и выберите «100% 3D-панель с накоплением» в разделе «Диаграммы».

Шаг 2 — При выборе гистограммы с накоплением 100% результаты наблюдаются следующим образом.

Результаты, полученные в двух примерах, одинаковы, поскольку трехмерная диаграмма не влияет на результаты. Это приводит к изменению внешнего вида только при применении формата 3D. Форматирование, примененное к 2D, также применимо.

Создание графика в Excel 2010

Для начала запустим Excel 2010. Поскольку любая диаграмма использует данные для построения, создадим таблицу с примером данных.

Рис. 1. Таблица значений.

Ячейка M хранит название графика. Для примера указано «Характеристика 1», но там нужно указать, как именно будущий график будет называться. Например, «Цены на хлеб в январе».

Ячейки с N по AC содержат, собственно, значения, по которым будет строиться график.

Выделите мышкой созданную таблицу, затем перейдите на вкладку «Вставка» и в группе «Диаграммы» выберите «График» (см. рис. 2).

Рис. 2. Выбор графика.

На основе данных в таблице, которую Вы выделили мышкой, создастся график. Он должен выглядеть, как показано на рисунке 3:

Рис. 3. Новый график.

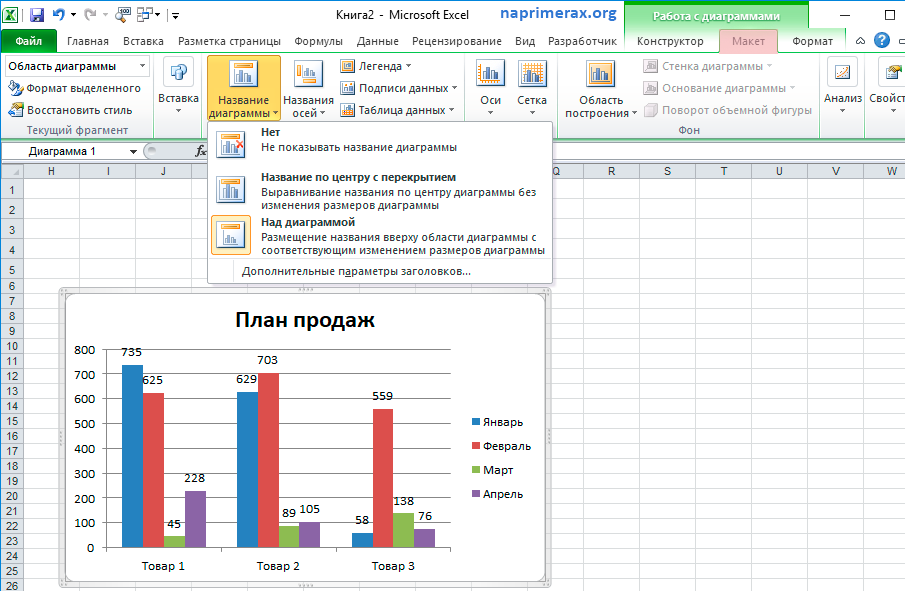

Кликните левой кнопкой мыши по названию графика и введите нужное название, например «График 1».

Затем в группе вкладок «Работа с диаграммами» выберите вкладку «Макет». В группе «Подписи» выберите «Названия осей» — «Название основной горизонтальной оси» — «Название под осью».

Рис. 4. Название горизонтальной оси.

В нижней части диаграммы появится подпись «Название оси» под горизонтальной осью. Кликните по ней левой кнопкой мыши и введите название оси, например, «Дни месяца».

Теперь также в группе вкладок «Работа с диаграммами» выберите вкладку «Макет». В группе «Подписи» выберите «Названия осей» — «Название основной вертикальной оси» — «Повернутое название».

Рис. 5. Название вертикальной оси.

В левой части диаграммы появится подпись «Название оси» рядом с вертикальной осью. Кликните по ней левой кнопкой мыши и введите название оси, например, «Цена».

В результате график должен выглядеть, как показано на рисунке 6:

Рис. 6. Почти готовый график.

Как видите, все достаточно просто.

Теперь расскажем о дополнительных возможностях по работе с графиками в Excel.

Выделите график и на вкладке «Макет» в группе «Оси» выберите «Оси» — «Основная горизонтальная ось» — «Дополнительные параметры основной горизонтальной оси».

Откроется пугающее, на первый взгляд, окно (рис. 7):

Рис. 7. Дополнительные параметры оси.

Здесь можно указать интервал между основными делениями (верхняя строка в окне). По умолчанию установлено «1». Поскольку в нашем примере показывается динамика цен на хлеб по дням, оставим это значение без изменений.

«Интервал между подписями» определяет, с каким шагом будут показываться подписи делений.

Галочка «Обратный порядок категорий» позволяет развернуть график «по горизонтали».

В выпадающем списке рядом с надписью «Основные» выберите «Пересекают ось». Это мы делаем для того, чтобы появились штрихи на графике. То же самое выберите в выпадающем списке у надписи «Промежуточные». Нажмите кнопку «Закрыть».

Теперь на вкладке «Макет» в группе «Оси» выберите «Оси» — «Основная вертикальная ось» — «Дополнительные параметры основной вертикальной оси».

Откроется немного отличающееся от предыдущего окно (рис. 8):

Рис. 8. Параметры горизонтальной оси.

Здесь можно изменить начальное и конечное значение вертикальной оси. В данном примере оставим значение «авто». Для пункта «Цена основных делений» также оставим значение «авто» (5) . А вот для пункта «Цена промежуточных делений» выберем значение 2,5.

Теперь также включим отображение штрихов на осях. Для этого в выпадающих списках у надписей «Основные» и «Промежуточные» выберите «Пересекают ось». Нажмите кнопку «Закрыть».

После внесенных нами изменений график должен выглядеть вот так (рис. 9):

Рис. 9. Окончательный вид графика.

На график можно добавить еще одну линию, например, «цены на молоко в Январе». Для этого создадим еще одну строку в таблице данных (рис. 10):

Рис. 10. Таблица данных.

Затем выделите диаграмму, кликнув по ней, и на вкладке «Конструктор» нажмите «Выбрать данные» (рис. 11):

Рис. 11. Обновление данных на диаграмме.

Появится окно, в котором нужно нажать кнопку напротив надписи «Диапазон данных для диаграммы», обозначенную рамкой (рис. 12):

Рис. 12. Выбор диапазона данных.

После нажатия на кнопку окошко «свернется», и нужно будет мышкой выделить область данных – обновленную таблицу. Затем нажать обозначенную кнопку еще раз и после этого нажать кнопку ОК.

В результате новая диаграмма с двумя графиками должна принять вид, как показано на рисунке 13:

Рис. 13. Диаграмма с двумя графиками.

Описанным способом можно создать на одной диаграмме столько графиков, сколько потребуется. Для этого нужно просто добавлять в таблицу данных новые строки и обновлять диапазон данных для диаграммы.

Построение линейной диаграммы в Excel

С помощью линейной диаграммы пользователь представляет наглядно вариацию, динамику и взаимосвязь. Графически изображение представляет собой последовательность точек, соединенных отрезками прямой в ломаные линии. Как происходит построение линейной диаграммы в Excel.

Для какой цели используется линейная диаграмма

Линейные диаграммы графики целесообразно использовать в следующих ситуациях:

Динамический ряд имеет достаточно большое количество значений. Непрерывная линия, соединяющая их, подчеркивает непрерывность процесса.
Нужно показать общую тенденцию развития явления.
Необходимо в пределах одной геометрической плоскости сравнить несколько динамических рядов.
В сопоставлении нуждаются не абсолютные значения, а темпы роста явления.

На оси абсцисс, как правило, показывается временная характеристика явления. На оси ординат – значение показателя.

Как построить линейную диаграмму в Excel

С помощью линейного графика в Excel можно быстро сопоставить продажи в компании за определенные промежутки времени, проанализировать баланс, доходы и расходы, значения какого-либо эксперимента и т.п. Рассмотрим на примере как сделать линейную диаграмму в Excel.

Создадим таблицу в Excel «Численность населения России за 2000-2016 гг.»:

Все ячейки в колонках должны быть заполнены.
Данные имеют одинаковый формат.
В одном столбце – значения одного типа (даты, численность).

Выделяем всю таблицу, включая заголовки. Переходим на вкладку «Вставка» — в меню «Диаграммы». Выбираем «График».

Можно выбрать «с накоплением», «нормированный», «с маркерами» и т.п. Щелкаем по иконке выбранной разновидности графика левой кнопкой мыши. Получаем:

Такой график нас не устраивает – он построен не совсем правильно. Поэтому щелкаем по области построения, чтобы активировалась вкладка «Работа с диаграммами». Нажимаем кнопку «Выбрать данные».

В окне «Выбор источника данных» мы сначала изменим подписи горизонтальной оси.

После нажатия кнопки «Изменить» откроется поле для назначения диапазона подписей. Выбираем столбец с датами.

Нажимаем ОК. Программа возвращает нас к диалоговому окну «Выбор источника данных».

В «Элементы легенды» попали данные столбца «Год» и «Численность населения». «Год» удалим.

По умолчанию подписи горизонтальной и вертикальной оси принимают горизонтальное направление. Каждое значение года имеет 4 цифры. Они сливаются – и плохо видно. Чтобы изменить их направление, щелкаем правой кнопкой мыши по подписям. Нажимаем кнопку «Формат оси».

В открывшемся диалоговом окне переходим на вкладку «Выравнивание». Здесь мы можем изменить направление текста.

Получаем график вида:

Построить линейную диаграмму по таблице достаточно просто. Готовые график можно менять (цвет, толщину линии, размер шрифта, подписи и т.п.), используя доступные инструменты на вкладках «Конструктор», «Макет», «Формат».

Линейчатая диаграмма

В Excel 2007 имеется такой тип. По сути, это столбчатая гистограмма, где столбики повернуты горизонтально. Столбчатая гистограмма и линейчатая диаграмма взаимозаменяемы. Они применяются для анализа изменений показателя за определенный промежуток времени.

Каждый столбик (прямоугольник) показывает величину уровня в анализируемом статистическом ряду. Сравниваемые данные имеют одинаковые единицы измерения. Поэтому удается проанализировать рассматриваемый процесс.

На основе уже имеющихся данных по численности населения построим линейчатую диаграмму.

Обратите внимание: так как столбики имеют горизонтальное направление, диаграмма как будто ложится на бок

Теперь годы – это подписи вертикальной оси, а численность – горизонтальной. Но при выборе источника данных для диаграммы нужно придерживаться прежнего порядка:

Создание гистограммы в Excel: шаг за шагом

Создание гистограммы занимает всего несколько щелчков мышью. Мы используем последнюю версию Microsoft 365 здесь, но любая версия Office, начиная с 2016, будет работать так же.

Создать гистограмму

Предполагая, что вы ввели все значения для своего набора данных, выберите все значения, которые должны быть включены в гистограмму.

Затем переключитесь на вкладку «Вставка».
Теперь в разделе диаграммы выберите изображение, которое выглядит как гистограмма / столбчатая диаграмма.
Во всплывающем меню выберите гистограмму.

Настройте горизонтальную ось

Теперь ваша гистограмма находится на листе, но, вероятно, она выглядит не так, как вам хотелось бы. Итак, теперь мы собираемся настроить горизонтальную ось:

Щелкните правой кнопкой мыши горизонтальную ось.
Выберите Ось формата.

Панель оси формата теперь будет открыта. Здесь есть ряд важных параметров, которые можно использовать для настройки гистограммы, чтобы она выглядела именно так, как вам нужно.

В разделе «Параметры оси» вы можете настроить ячейки, которые мы обсуждали ранее. Двумя наиболее важными параметрами здесь являются ширина и количество ячеек. Эти варианты являются взаимоисключающими. Если указать ширину ячейки в числах, количество ячеек изменится автоматически, и наоборот. Здесь вы также можете активировать ячейки переполнения и опустошения.

Представление данных в виде гистограммы

Гистограммы полезны для представления изменений данных с течением времени и для наглядного сравнения различных величин. В гистограммах категории обычно располагаются по горизонтальной оси, а значения — по вертикальной.

Сведения о гистограммах и о том, когда их следует использовать, см. в статье Типы диаграмм в Office.

Чтобы создать гистограмму, сделайте следующее:

Введите данные в электронную таблицу.

В зависимости от используемой версии Excel выполните одно из указанных ниже действий.

Excel 2016: на вкладке Вставка щелкните значок Вставить гистограмму или линейчатую диаграмму, а затем выберите нужный тип гистограммы.

Excel 2013: на вкладке Вставка щелкните значок Вставить гистограмму, а затем выберите нужный тип гистограммы.

Excel 2010 и Excel 2007: на вкладке Вставка щелкните значок Гистограмма, а затем выберите нужный тип гистограммы.

Вы можете при необходимости отформатировать диаграмму. Ниже описаны некоторые варианты.

Примечание: Перед применением форматирования нужно щелкнуть диаграмму.

Чтобы изменить макет диаграммы, щелкните Конструктор > Макет диаграммы и выберите макет.

Чтобы изменить стиль диаграммы, щелкните Конструктор > Стили диаграмм и выберите стиль.

Чтобы применить другой стиль фигуры, щелкните Формат > Стили фигур и выберите стиль.

Примечание: Стили фигур отличаются от стилей диаграмм. Стиль фигуры — это форматирование, применяемое к границе диаграммы, а стиль диаграммы — это форматирование, которое применяется ко всей диаграмме.

Чтобы применить различные эффекты, выберите Формат > Эффекты фигуры и выберите нужный вариант, например Рельеф или Свечение, и его параметры.

Чтобы применить тему, щелкните Разметка страницы > Темы и выберите тему.

Чтобы изменить форматирование определенного компонента диаграммы (например, вертикальной оси (значений), горизонтальной оси (категорий) или области диаграммы), щелкните Формат, выберите компонент в раскрывающемся списке Элементы диаграммы, щелкните Формат выделенного фрагментаи внесите необходимые изменения. Повторите это действие для каждого компонента, который вы хотите изменить.

Примечание: Если вы хорошо знакомы с диаграммами, вы также можете щелкнуть правой кнопкой мыши определенную область на диаграмме и выбрать параметр форматирования.

Чтобы создать гистограмму, сделайте следующее:

В окне сообщения выберите Вставка > Диаграмма.

В диалоговом окне Вставка диаграммы щелкните Гистограмма, выберите нужный тип гистограммы и нажмите кнопку ОК.

В разделенном окне откроется лист Excel с примером данных.

Замените их собственными данными.

Примечание: Если на диаграмме не отображаются данные листа, перетащите вертикальные линии вниз до последней строки таблицы.

При необходимости вы можете сохранить лист:

Щелкните значок Измените данные Microsoft Excel на панели быстрого доступа.

Лист откроется в Excel.

Совет: Чтобы повторно открыть лист, щелкните Конструктор > Изменить данные и выберите нужный вариант.

Вы можете при необходимости отформатировать диаграмму. Ниже описаны некоторые варианты.

Примечание: Перед применением форматирования нужно щелкнуть диаграмму.

Чтобы изменить макет диаграммы, щелкните Конструктор > Макет диаграммы и выберите макет.

Чтобы изменить стиль диаграммы, щелкните Конструктор > Стили диаграмм и выберите стиль.

Чтобы применить другой стиль фигуры, щелкните Формат > Стили фигур и выберите стиль.

Создание гистограммы в Microsoft Excel

Гистограмма является отличным инструментом визуализации данных. Это наглядная диаграмма, с помощью которой можно сразу оценить общую ситуацию, лишь взглянув на неё, без изучения числовых данных в таблице. В Microsoft Excel есть сразу несколько инструментов предназначенных для того, чтобы построить гистограммы различного типа. Давайте взглянем на различные способы построения.

Построение гистограммы

Гистограмму в Экселе можно создать тремя способами:

С помощью инструмента, который входит в группу «Диаграммы»;
С использованием условного форматирования;
При помощи надстройки Пакет анализа.

Она может быть оформлена, как отдельным объектом, так и при использовании условного форматирования, являясь частью ячейки.

Способ 1: создание простой гистограммы в блоке диаграмм

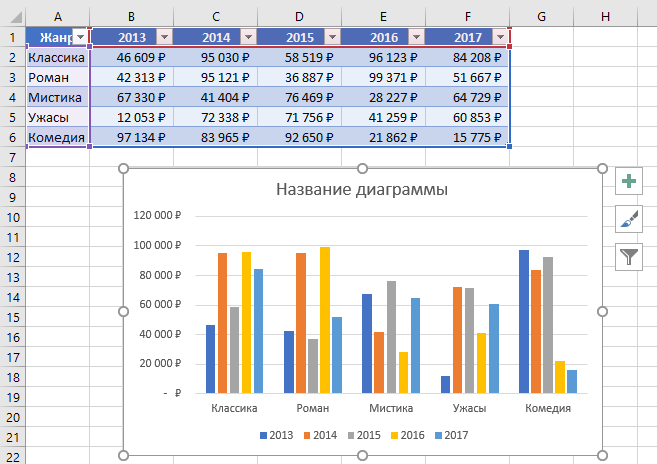

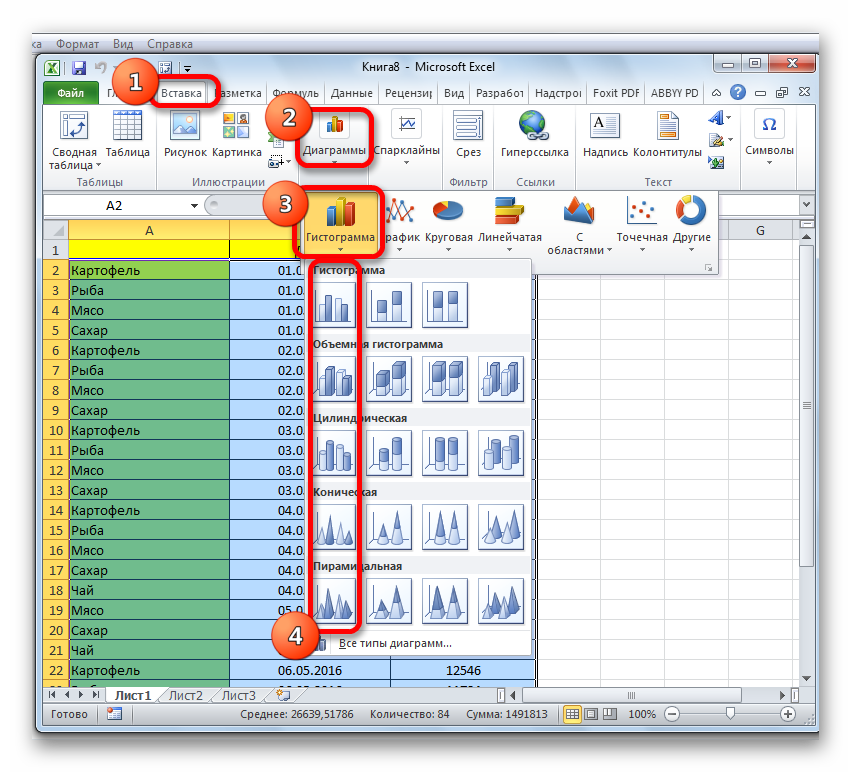

Обычную гистограмму проще всего сделать, воспользовавшись функцией в блоке инструментов «Диаграммы».

Строим таблицу, в которой содержатся данные, отображаемые в будущей диаграмме. Выделяем мышкой те столбцы таблицы, которые будут отображены на осях гистограммы.

Все простые диаграммы расположены с левой части списка.

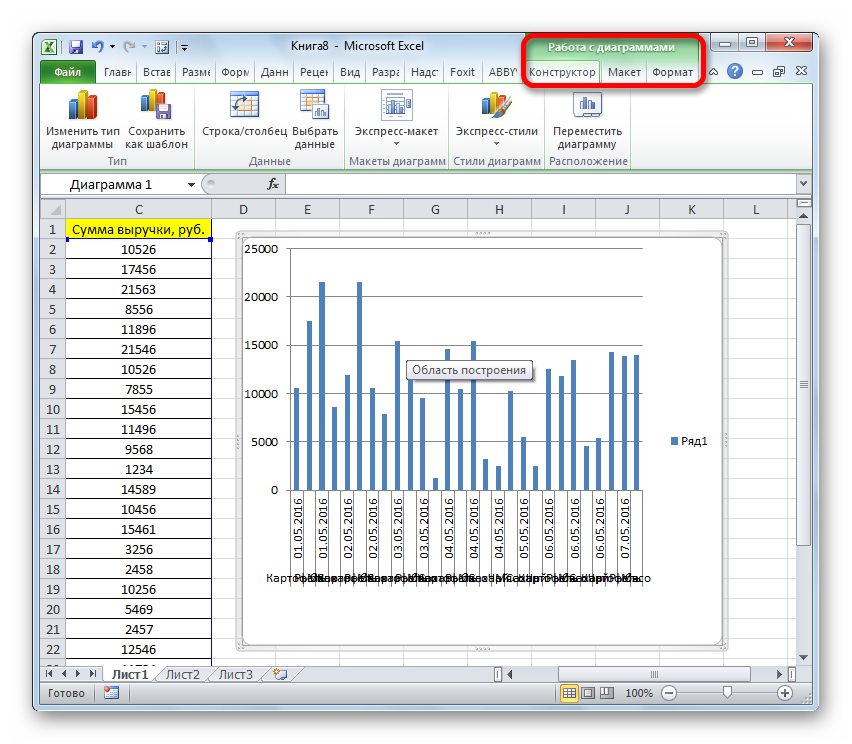

После того, как выбор сделан, на листе Excel формируется гистограмма.

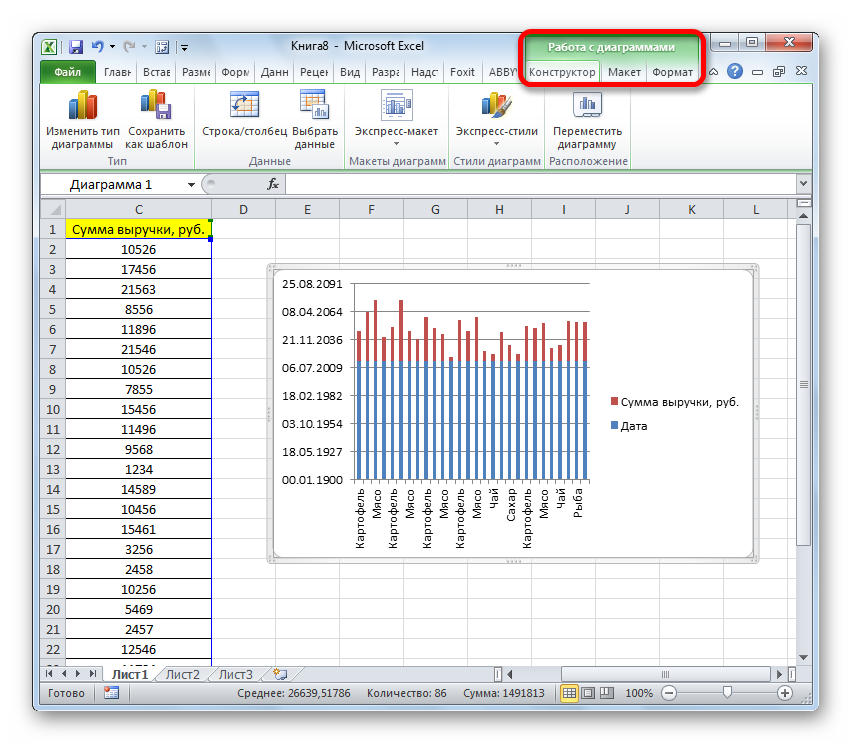

С помощью инструментов, расположенных в группе вкладок «Работа с диаграммами» можно редактировать полученный объект:

Изменять стили столбцов;
Подписывать наименование диаграммы в целом, и отдельных её осей;
Изменять название и удалять легенду, и т.д.

Способ 2: построение гистограммы с накоплением

Гистограмма с накоплением содержит столбцы, которые включают в себя сразу несколько значений.

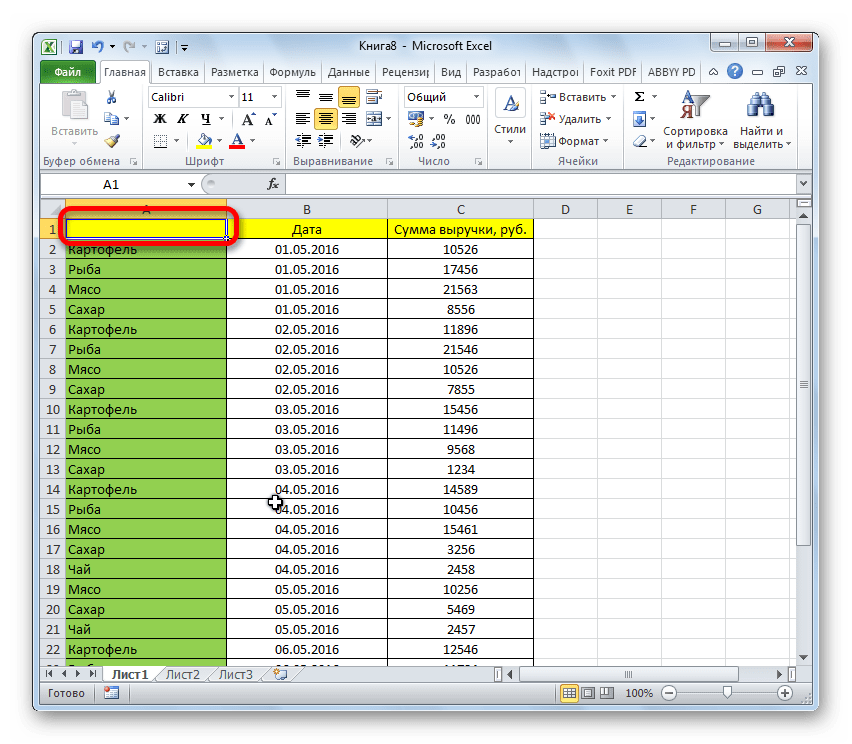

Перед тем, как перейти к созданию диаграммы с накоплением, нужно удостовериться, что в крайнем левом столбце в шапке отсутствует наименование. Если наименование есть, то его следует удалить, иначе построение диаграммы не получится.

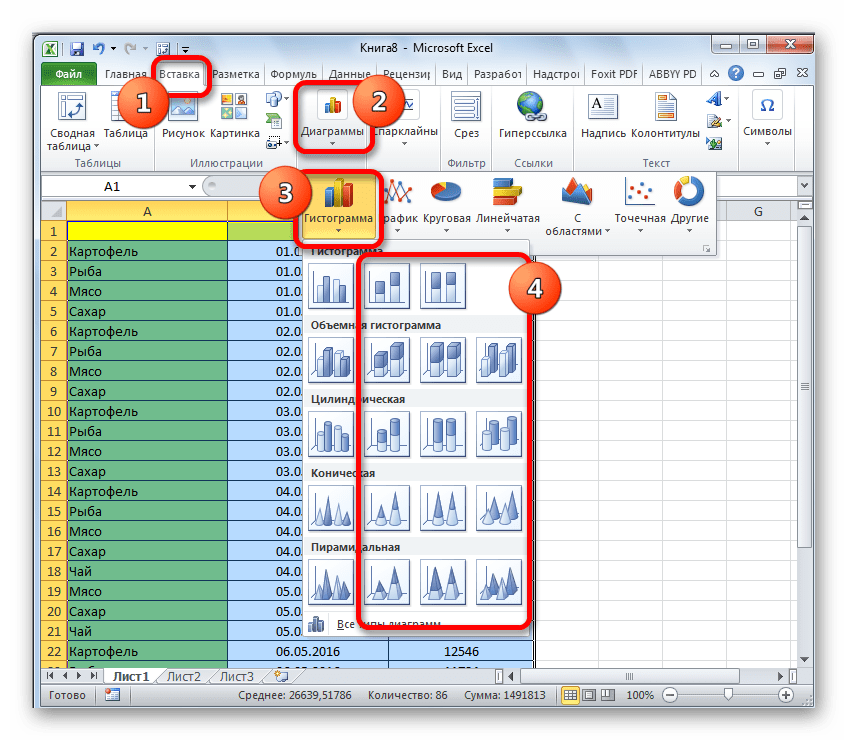

Выделяем таблицу, на основании которой будет строиться гистограмма. Во вкладке «Вставка» кликаем по кнопке «Гистограмма». В появившемся списке диаграмм выбираем тот тип гистограммы с накоплением, который нам требуется. Все они расположены в правой части списка.

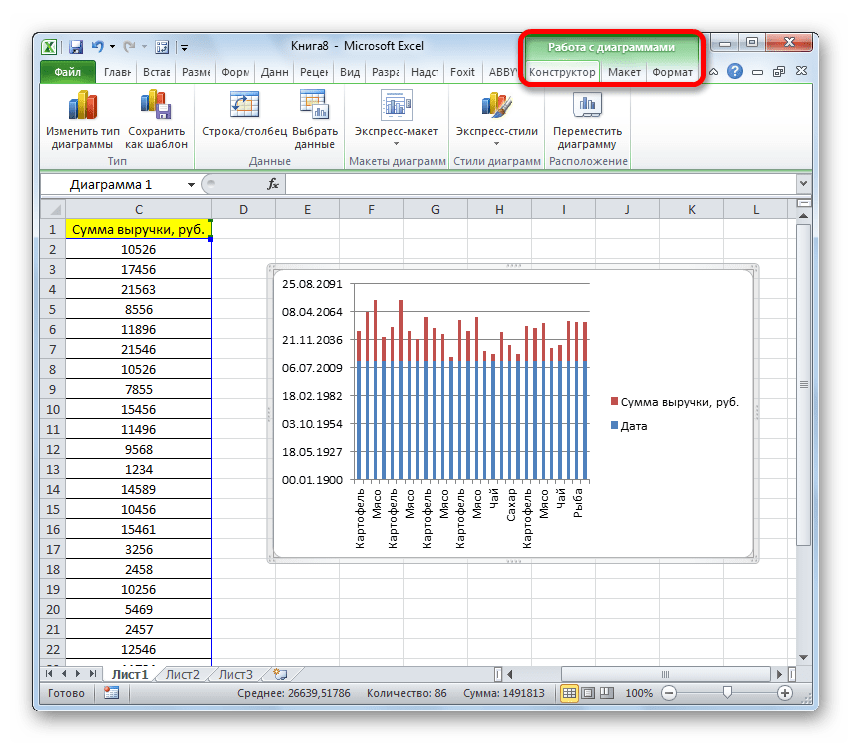

После этих действий гистограмма появится на листе. Её можно будет отредактировать с помощью тех же инструментов, о которых шёл разговор при описании первого способа построения.

Способ 3: построение с использованием «Пакета анализа»

Для того, чтобы воспользоваться способом формирования гистограммы с помощью пакета анализа, нужно этот пакет активировать.

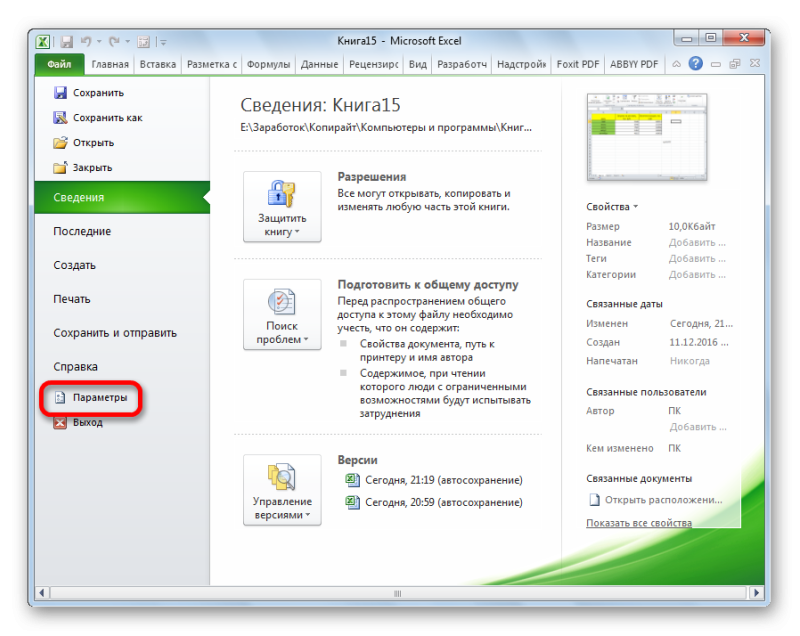

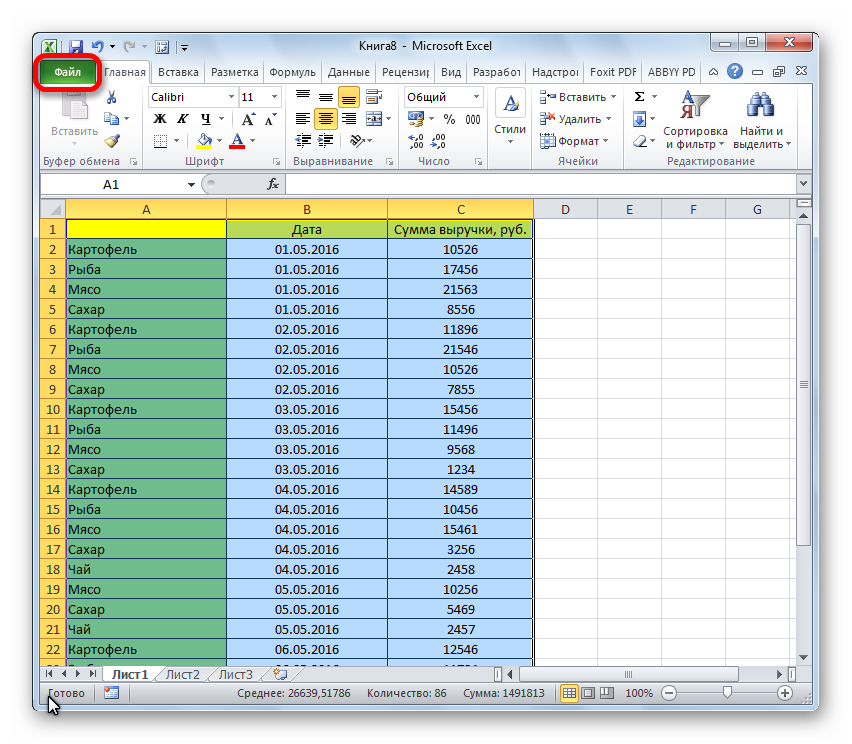

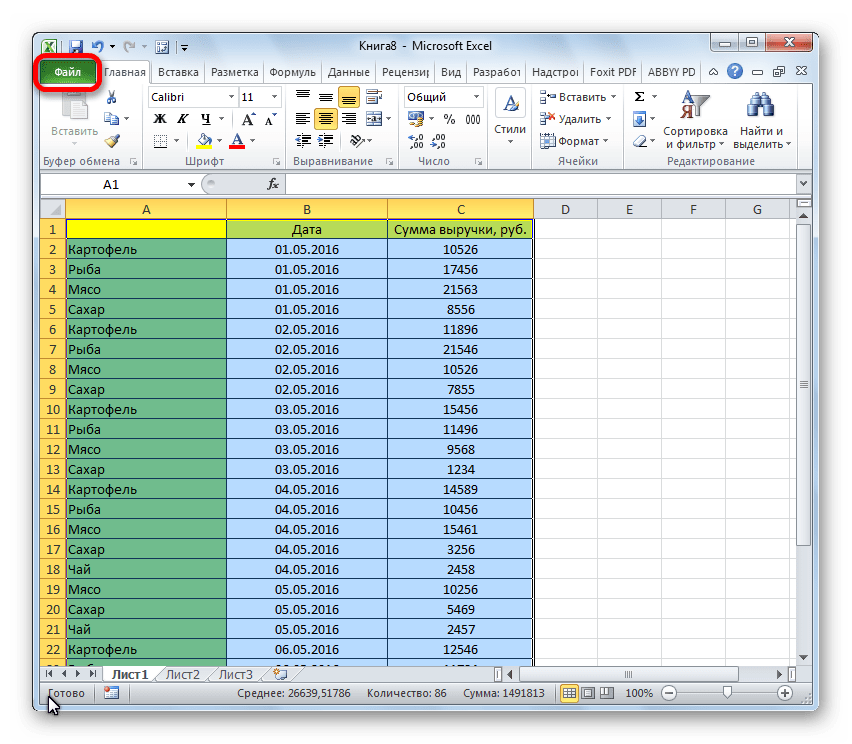

Переходим во вкладку «Файл».

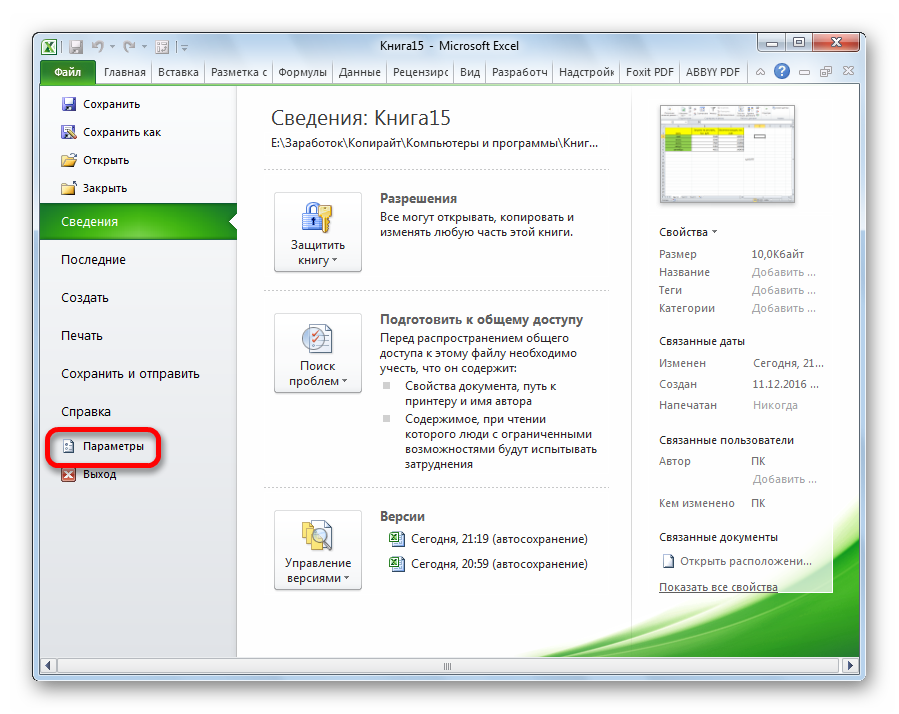

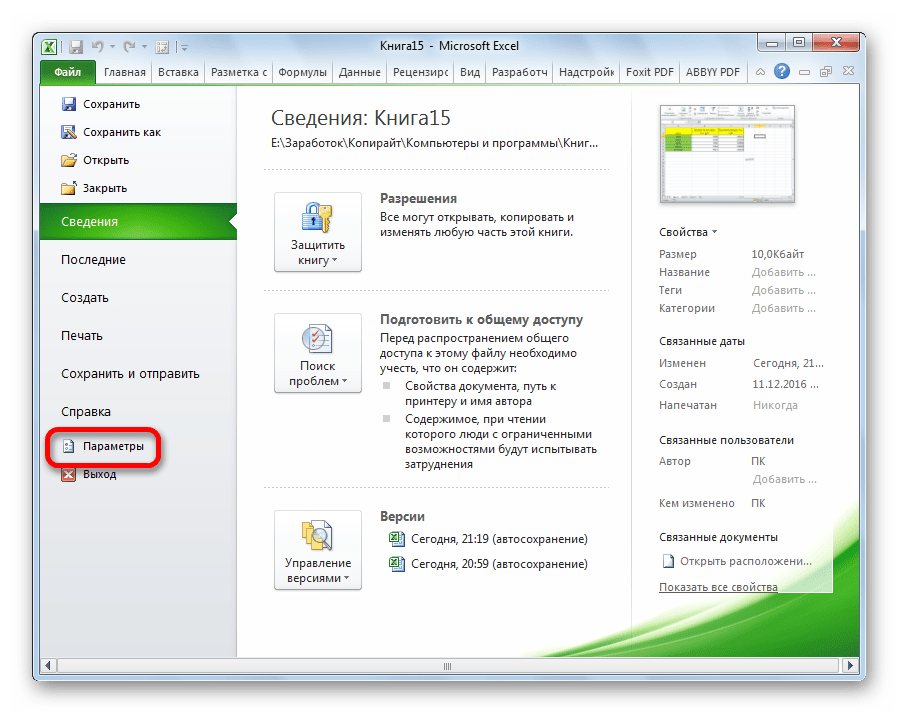

Кликаем по наименованию раздела «Параметры».

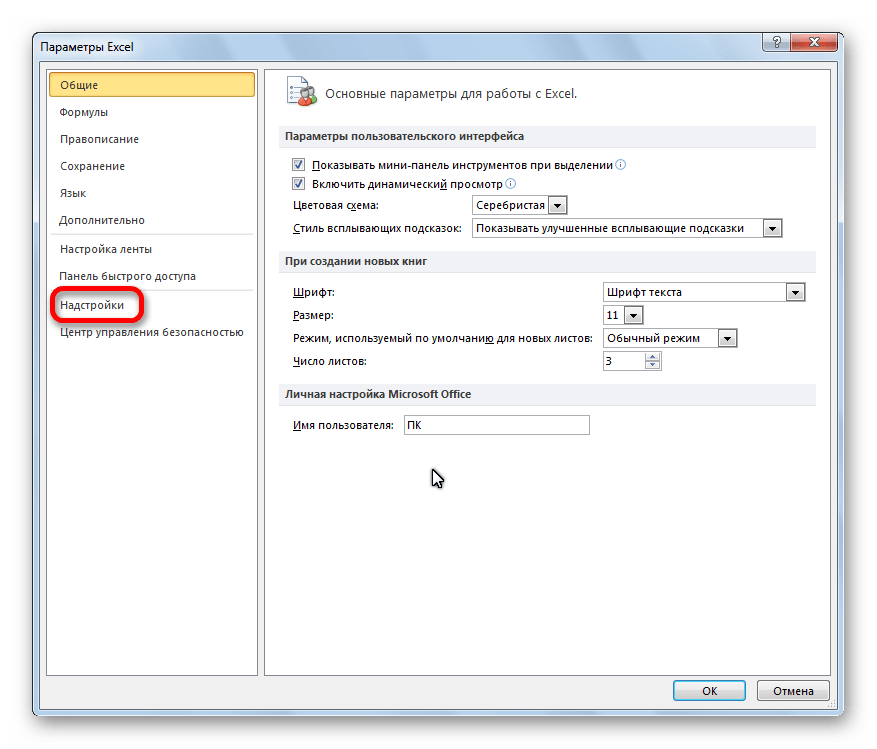

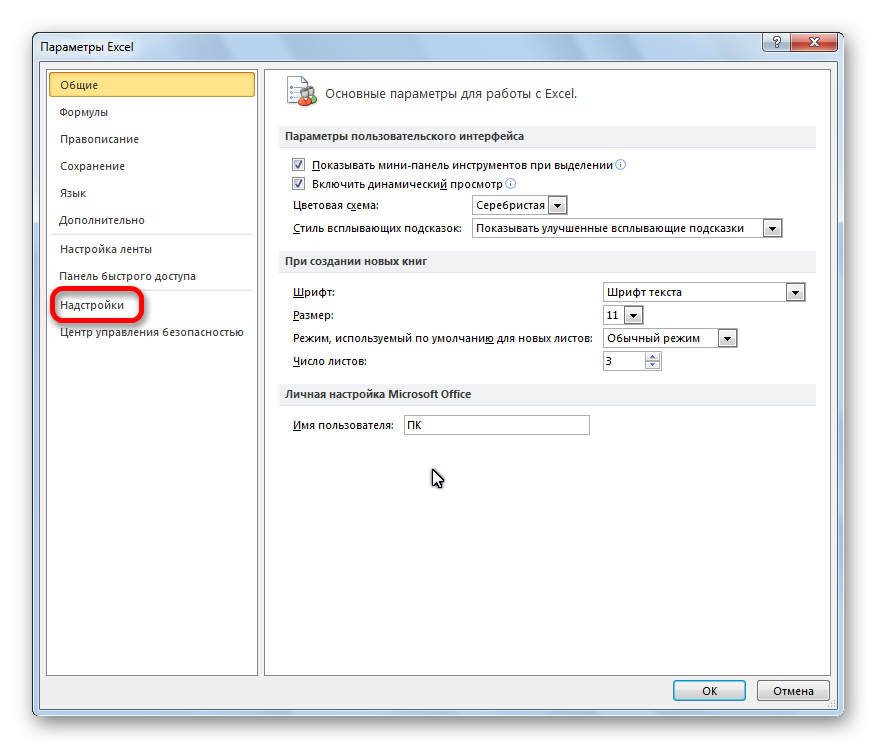

Переходим в подраздел «Надстройки».

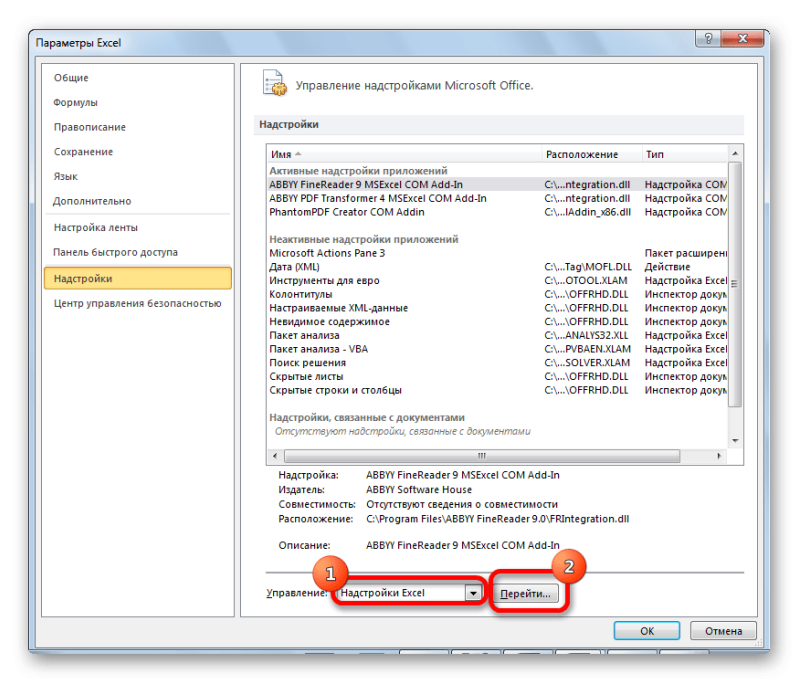

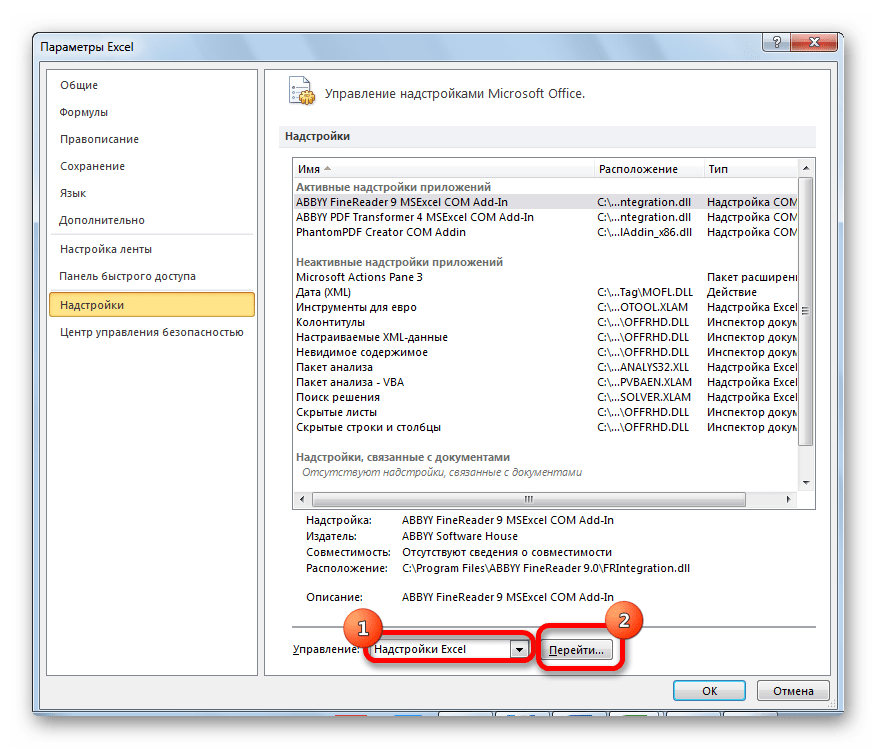

В блоке «Управление» переставляем переключатель в позицию «Надстройки Excel».

В открывшемся окне около пункта «Пакет анализа» устанавливаем галочку и кликаем по кнопке «OK».

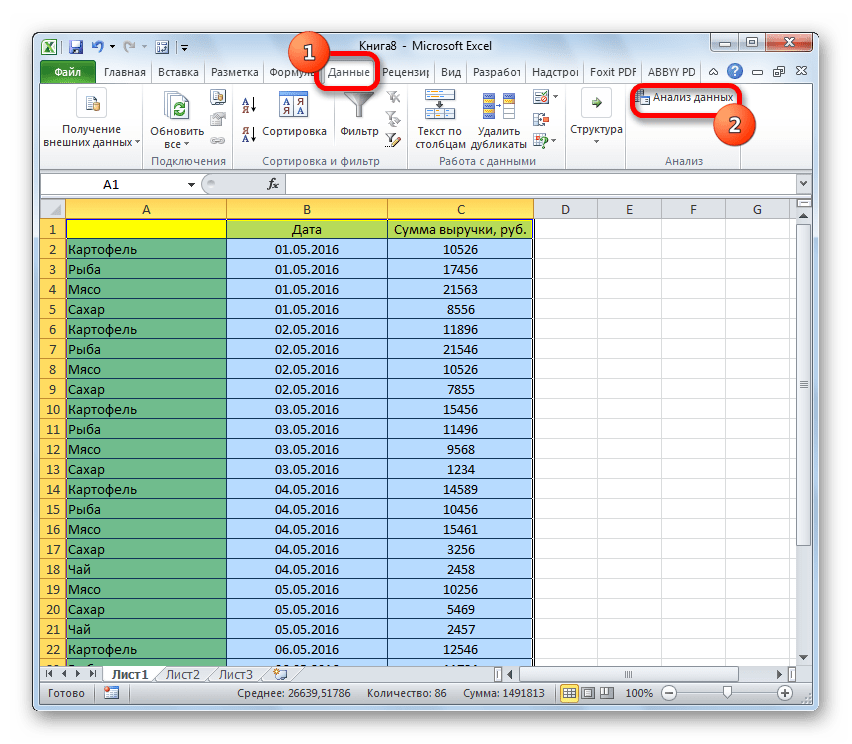

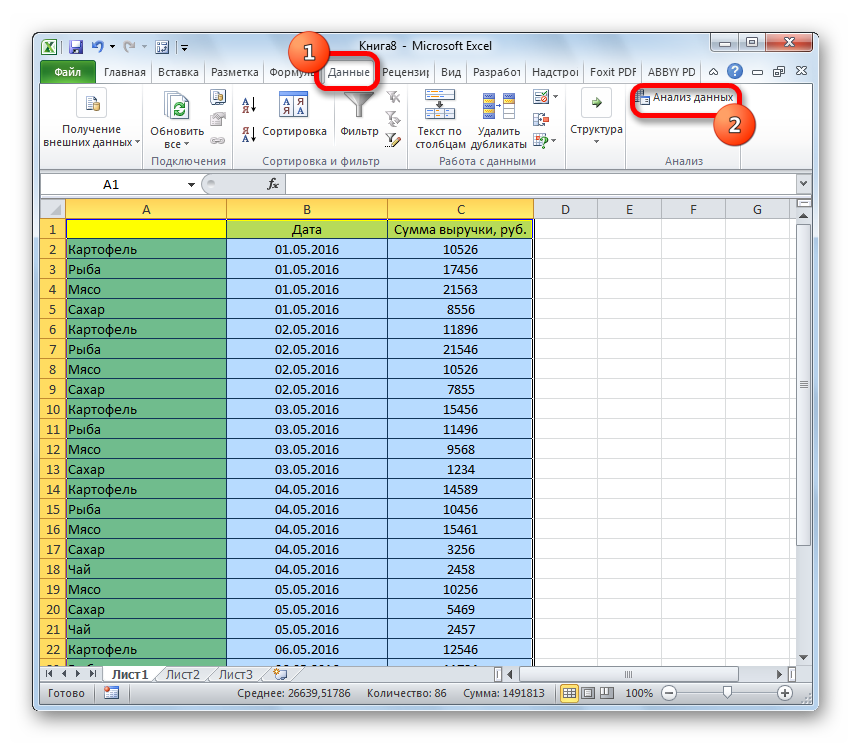

Перемещаемся во вкладку «Данные». Жмем на кнопку, расположенную на ленте «Анализ данных».

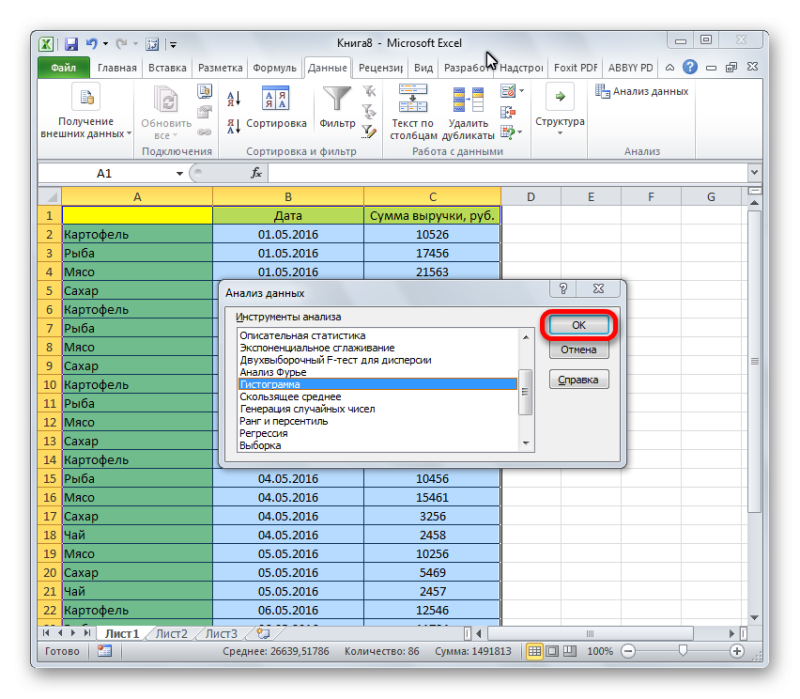

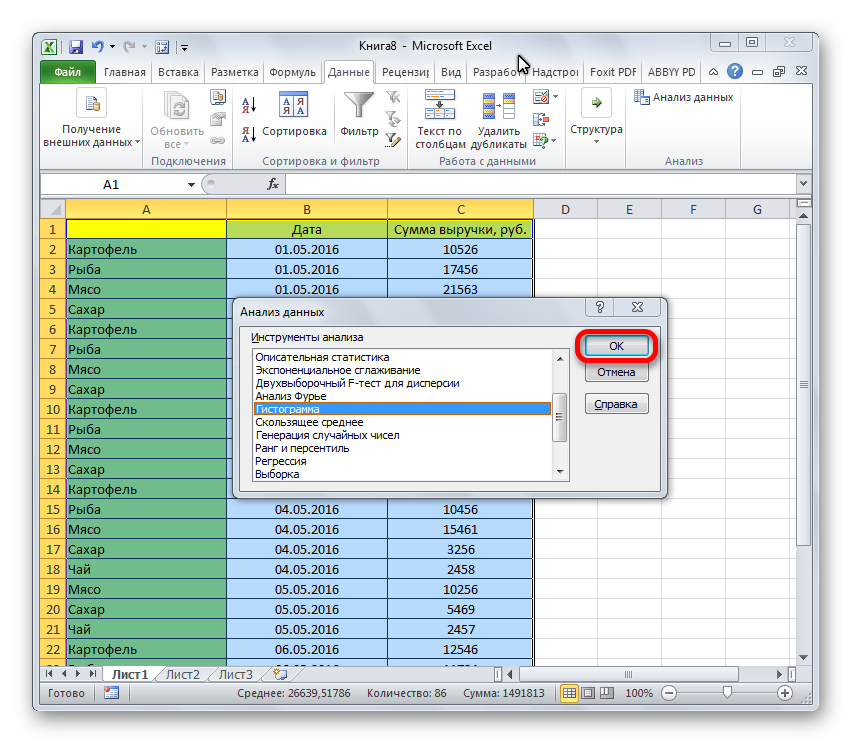

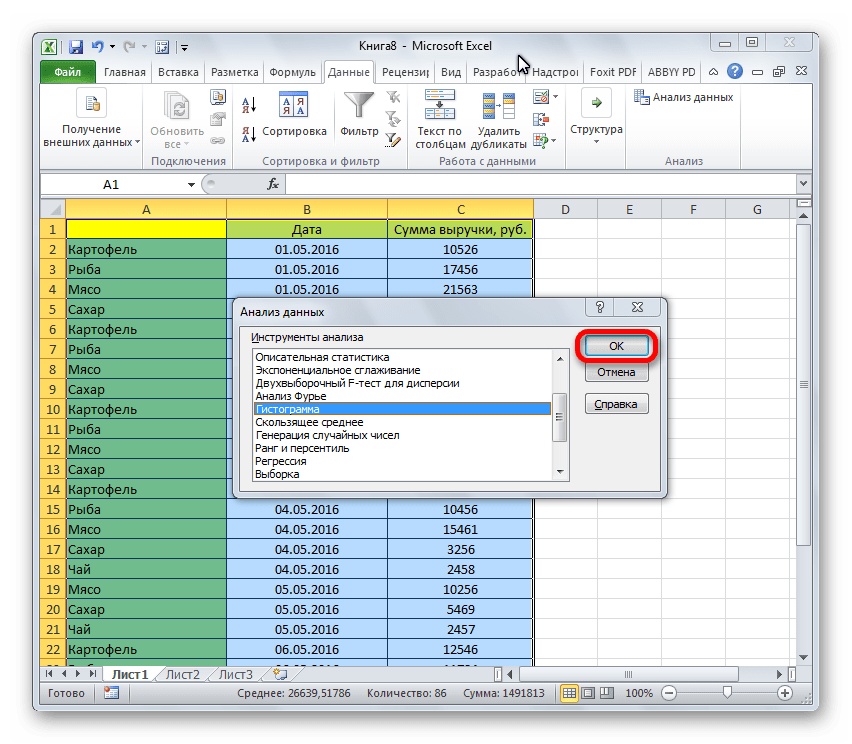

В открывшемся небольшом окне выбираем пункт «Гистограммы». Жмем на кнопку «OK».

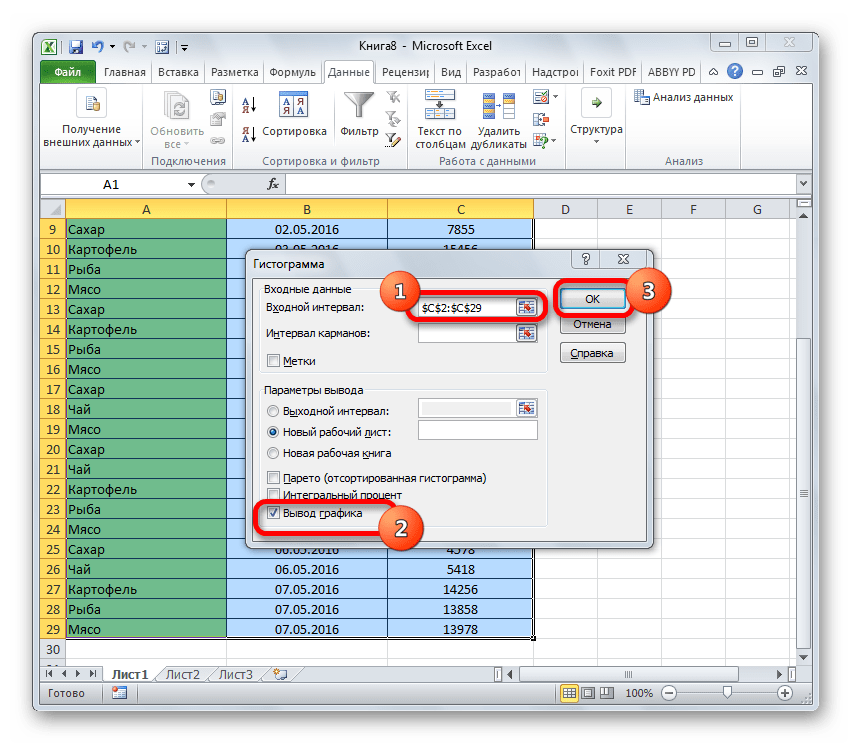

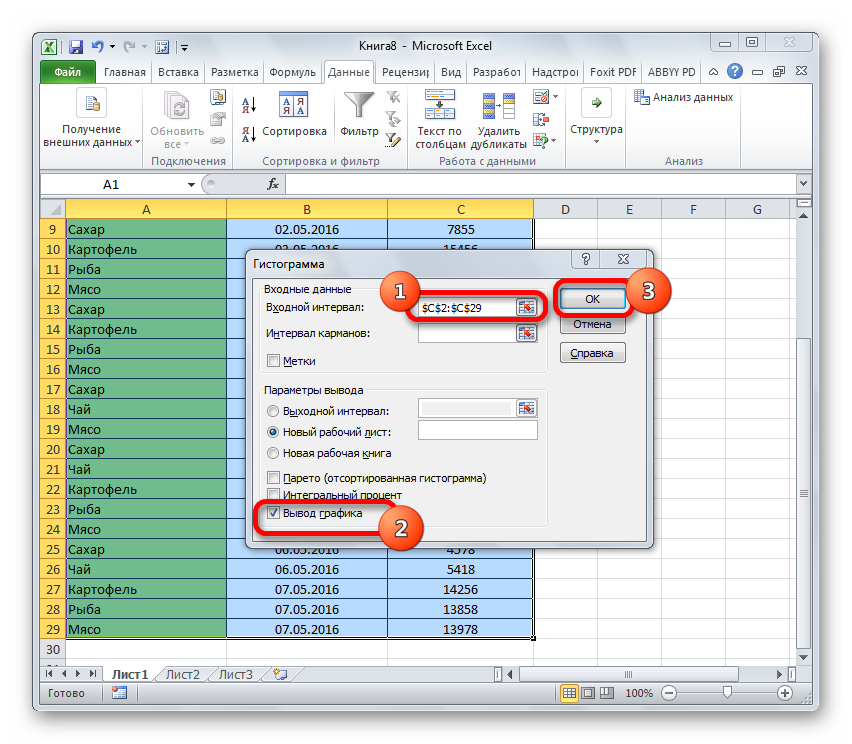

Открывается окно настройки гистограммы. В поле «Входной интервал» вводим адрес диапазона ячеек, гистограмму которого хотим отобразить. Обязательно внизу ставим галочку около пункта «Вывод графика». В параметрах ввода можно указать, где будет выводиться гистограмма. По умолчанию — на новом листе. Можно указать, что вывод будет осуществляться на данном листе в определенных ячейках или в новой книге. После того, как все настройки введены, жмем кнопку «OK».

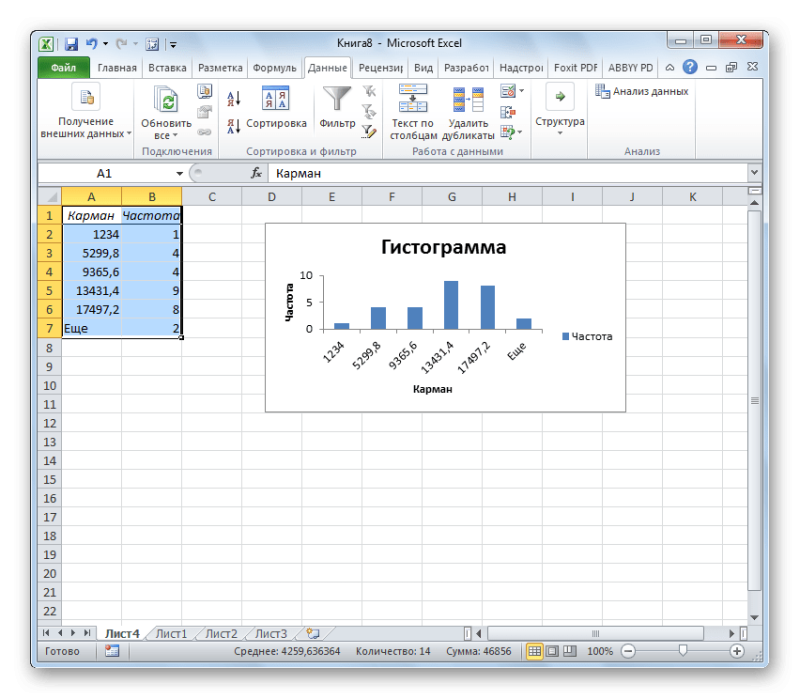

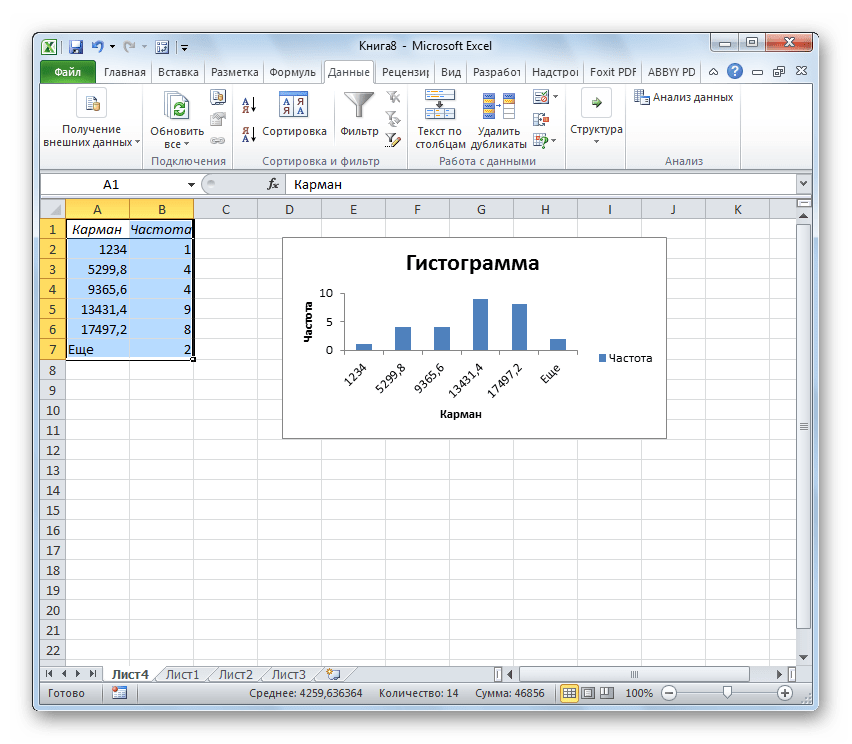

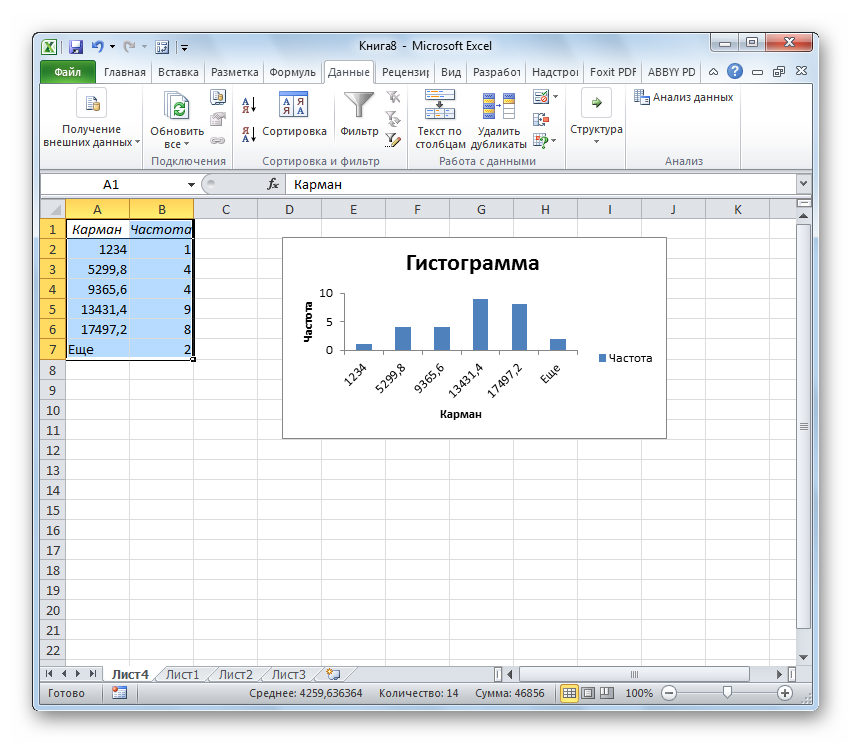

Как видим, гистограмма сформирована в указанном вами месте.

Способ 4: Гистограммы при условном форматировании

Гистограммы также можно выводить при условном форматировании ячеек.

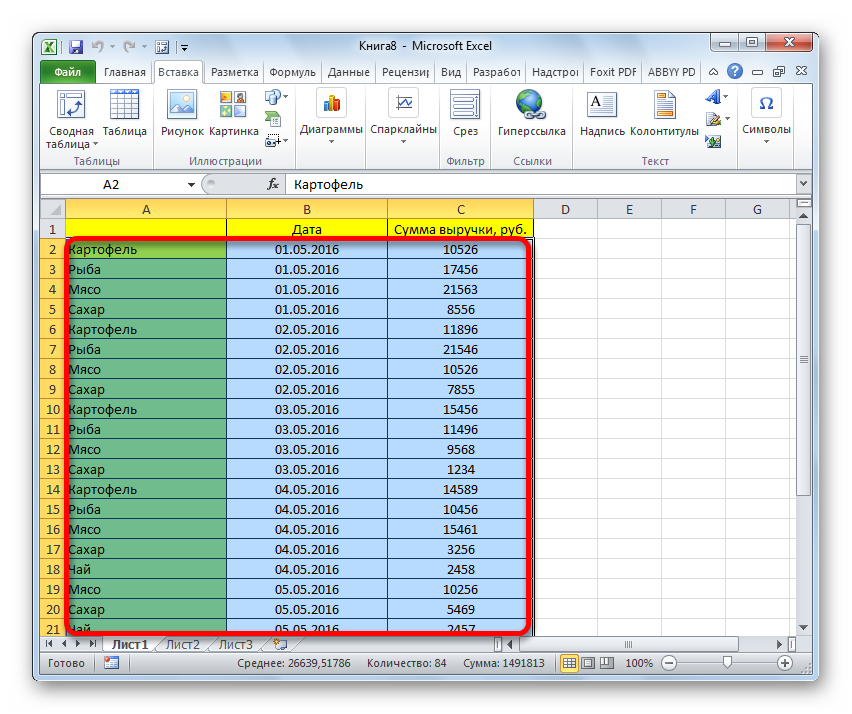

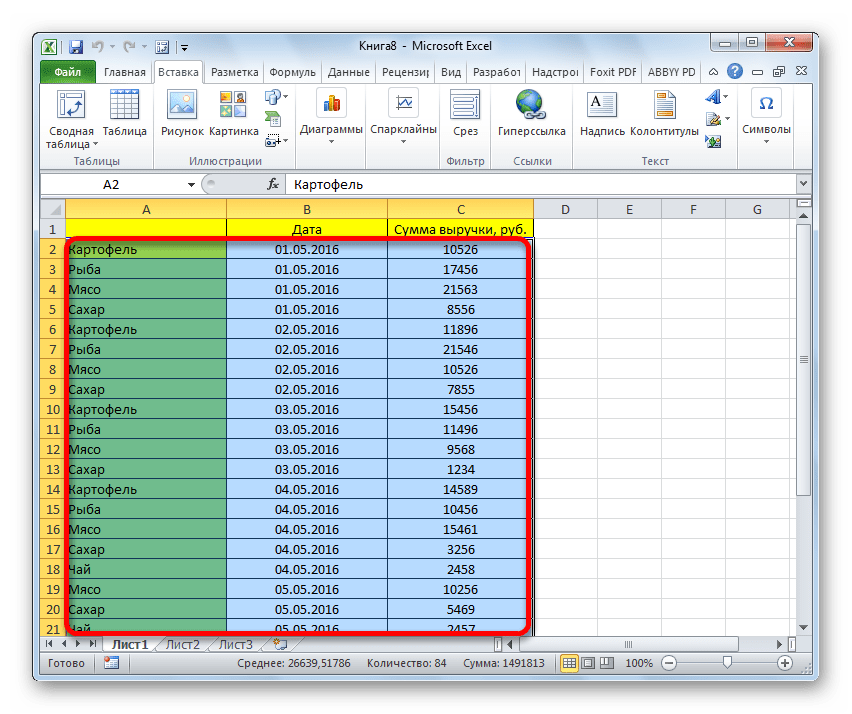

Выделяем ячейки с данными, которые хотим отформатировать в виде гистограммы.

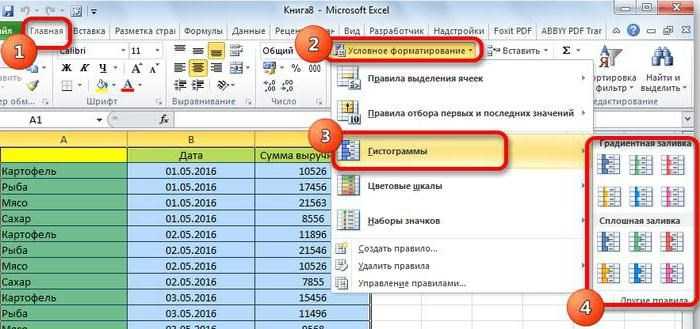

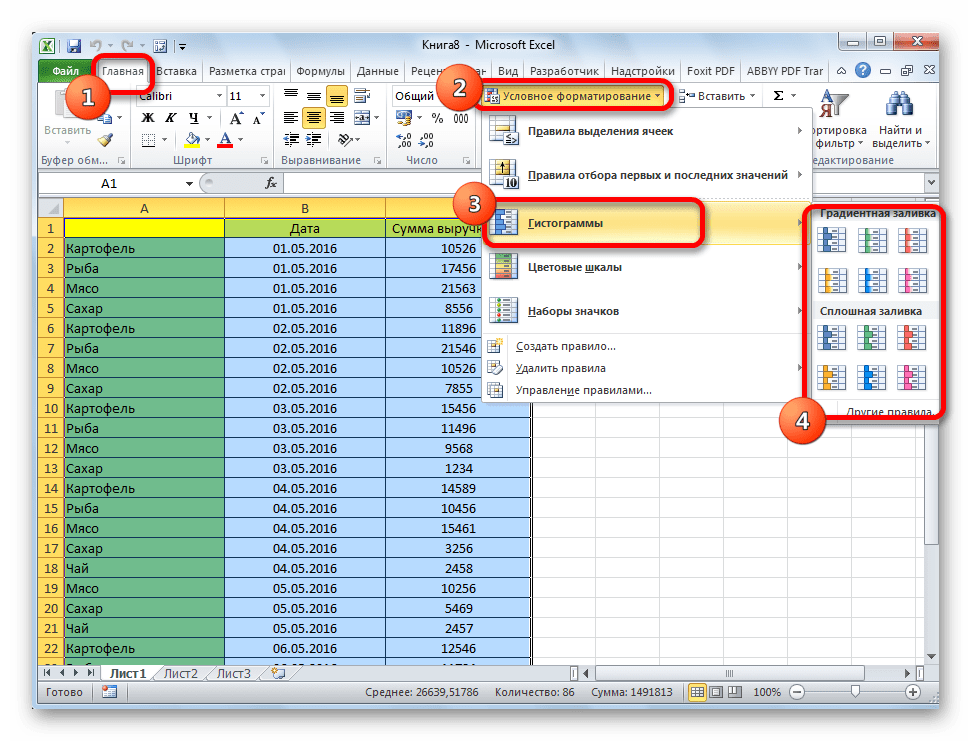

Во вкладке «Главная» на ленте жмем на кнопку «Условное форматирование». В выпавшем меню кликаем по пункту «Гистограмма». В появившемся перечне гистограмм со сплошной и градиентной заливкой выбираем ту, которую считаем более уместной в каждом конкретном случае.

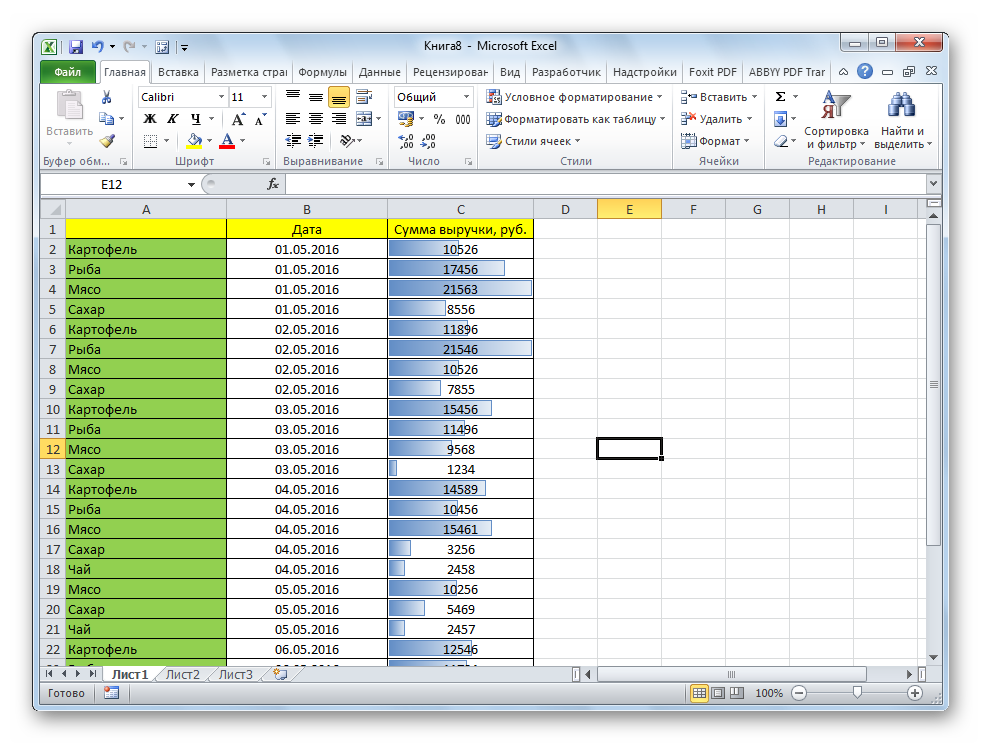

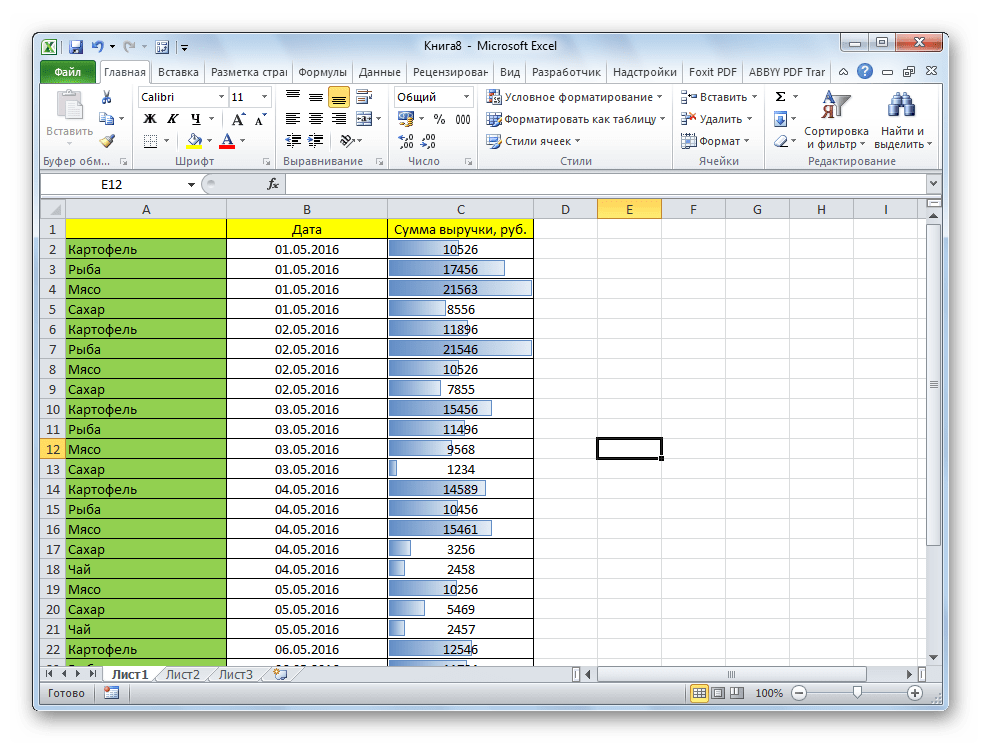

Теперь, как видим, в каждой отформатированной ячейке имеется индикатор, который в виде гистограммы характеризует количественный вес данных, находящихся в ней.

Мы смогли убедиться, что табличный процессор Excel предоставляет возможность использовать такой удобный инструмент, как гистограммы, совершенно в различном виде. Применение этой интересной функции делает анализ данных намного нагляднее.

Мы рады, что смогли помочь Вам в решении проблемы.

Помимо этой статьи, на сайте еще 11905 инструкций. Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Создание таблицы с данными

Перед тем, как создать гистограмму интервального ряда в Excel, необходимо сначала создать таблицу с данными. Таблица должна содержать два столбца: один для интервалов, другой для частоты.

В первом столбце таблицы мы указываем интервалы данных. Например, если у нас есть данные о возрасте людей, мы можем разбить их на интервалы по 10 лет: 0-10, 11-20 и т.д. В каждой строке этого столбца мы указываем нижнюю и верхнюю границы интервала.

Во втором столбце таблицы мы указываем частоту, то есть количество наблюдений, попадающих в каждый интервал. Например, если в интервале 0-10 лет у нас есть 5 человек, то мы вписываем число 5 в соответствующую ячейку второго столбца.

Таким образом, создавая таблицу с данными, мы подготавливаем основу для построения гистограммы интервального ряда в Excel

Важно правильно заполнить таблицу, чтобы получить достоверные и наглядные результаты в дальнейшем
