В чем измеряется сила тока
Единицы измерения основных показателей электрической сети: ампер, ватт (киловатт), вольт. При этом сила тока измеряется амперами и показывает скорость прохождения заряда через проводник за определенный промежуток времени.
Приборы для измерения силы тока
Сила тока электрической сети измеряется специальным прибором — амперметром. Вид оборудования зависит от напряжения сети (постоянного или переменного). Полученные данные используются для определения максимальной нагрузки на проводку, а также для подсчета номинальной и фактической мощности используемых электроприборов.
Что такое сила тока (Ампер )
Для пользователя важно заранее рассчитать номинальную силу тока электрической сети. От этого зависит выбор сечения жил проводки, а также оснащение автоматического выключателя безопасности
Что такое напряжение (Вольт )
Понятие «напряжение» включает затраты энергии, которые необходимы для перемещения электрического заряда на определенную дистанцию за указанный промежуток времени. Измеряется этот показатель вольтами.
Что такое мощность (Ватт )
Показатель мощности определяет скорость потребления энергии за определенный период времени. Измеряется мощность ваттами или киловаттами, но есть еще понятие киловатт/час, по которому и начисляется плата за фактически использованную электроэнергию всем потребителям.
Обычно производители указывают потребляемую мощность электроприборов (ватты, киловатты), ее можно увидеть на упаковке или паспорте изделия
При подключении мощного оборудования важно также рассчитать достаточный резерв розеток или автоматов, параметры которых измеряются амперами. Чтобы безопасно подключиться, важно понимать разницу между этими понятиями и уметь быстро перевести амперы на ватты и наоборот
При помощи онлайн – калькулятора на нашем сайте сделать это можно за считанные секунды.
Суммарная мощность в ваттах (киловаттах)
Для правильного определения сечения кабеля электрической проводки и верного выбора номинала защитного оборудования сети нужно вычислить суммарную мощность потребителей энергии. Это значение получают сложением номинальных мощностей каждого потребителя.
Важно! Перед сложением мощностей потребителей нужно перевести их в одну и ту же единицу измерения: в ватт или киловатт. Предположительно к сети подключены потребители:. Предположительно к сети подключены потребители:
Предположительно к сети подключены потребители:

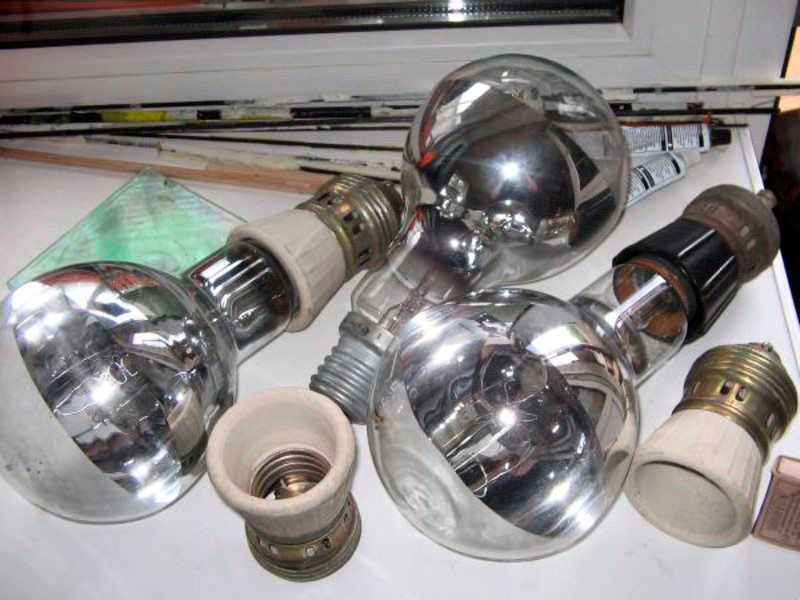

- 5 ламп по 100 W;
- 8 ламп по 60 W;
- электрическая духовка 2 kW;
- телевизор – 100 W;
- холодильник – 0, 3 kW;
- стиральная машина – 0,6 kW.
Мощность ламп и телевизора указана в ваттах, а духовки, холодильника и стиральной машины – в киловаттах. Необходимо перевести киловатты в ватты.
Учитывая, сколько будет ватт в одном киловатте, можно записать, что духовка потребляет 2 kW. Исходя из того, что в одном kW тысяча W, умножают 2 на 1000, получают 2000 W. Аналогичен перевод для холодильника, итог – 300 W. Стиральная машина – 600 W.
Схема подключения однофазных приёмников
Далее прибавляют к 5 лампам по 100 W 8 ламп по 60 W, 2000 W духовки, телевизора 100 W, холодильника 300 W, стиральной машины 600 W. Получают суммарный показатель, равный 500 W + 480 W + 2000 W + 100 W + 300 W + 600 W =3980 W = 3,980 kW. Полученный результат округляют в большую сторону, получают 4 kW.
По полученному суммарному значению рассчитывают сечение провода, защитную автоматику.
Как перевести вольты и ватты и наоборот
Чтобы правильно выполнить задачу, связанную с переводом вольтов в ватты, можно руководствоваться следующим алгоритмом:
- В руководстве по эксплуатации электроприбора нужно найти значение мощности. Зачастую компании указывают эту величину в вольт-амперах. Это обозначение показывает максимальное количество потребляемой электроэнергии. Так оно приравнивается к значению мощности.
- Определить КПД источника питания по особенностям конструктивного исполнения и количеству подключенных к нему приборов. Как правило, этот коэффициент устанавливается в диапазоне от 0,6 до 0,8.
- Перевести вольтамперные показатели в Вт: узнать активную мощность энергетического оборудования, предназначенного для снабжения бесперебойным питанием.
Важно! Вычислить количество ватт достаточно перемножением вольт-ампер на КПД. Наглядное изображение напряжения и тока. Наглядное изображение напряжения и тока
Наглядное изображение напряжения и тока
Перевод из Вт в В проходит по обратной схеме: ватты нужно разделить на коэффициент полезного действия.
При выборе источника питания от завода-изготовителя не всегда бывает понятно, сколько мощности выдает прибор. Поэтому рекомендуется изучить технические параметры, указанные в инструкции, чтобы осуществить корректный перевод из одной величины в другую.
Формула для трехфазной сети
В некоторые частные дома, оборудованные электроотоплением и электроплитами, выполнен подвод трёхфазной линии 380В. Есть две ситуации, требующие расчёта в этой сети:
Все нагрузки однофазные, разделённые по отдельным группам. Расчёт выполняется для каждой фазы в отдельности аналогично однофазной сети.
Кроме однофазных приборов и нагревателей есть трёхфазные электродвигатели. Для этих устройств перевод мощности в ток производится по специальным формулам:
а ток, соответственно:
| Информация! Для грубых подсчётов тока трёхфазного электродвигателя допускается использовать формулу I (A) = 2Р (кВт). |
Таблица как перевести Амперы в Ватты для расчета автоматических выключателей:
| Ток Автомата, Ампер | Напряжение | |
| 220 Вольт | 380 Вольт | |
| 1 | 0,22 кВт | 0,38 кВт |
| 2 | 0,44 кВт | 1,31 кВт |
| 3 | 0,66 кВт | 1,97 кВт |
| 4 | 0,88 кВт | 2,63 кВт |
| 5 | 1,1 кВт | 3,29 кВт |
| 6 | 1,32 кВт | 3,94 кВт |
| 8 | 1,76 кВт | 5,26 кВт |
| 10 | 2,2 кВт | 6,57 кВт |
| 13 | 2,86 кВт | 8,55 кВт |
| 16 | 3,52 кВт | 10,52 кВт |
| 20 | 4,4 кВт | 13,15 кВт |
| 25 | 5,5 кВт | 16,44 кВт |
| 32 | 7,04 кВт | 21,04 кВт |
| 40 | 8,8 кВт | 26,30 кВт |
| 50 | 11 кВт | 32,87 кВт |
| 63 | 13,86 кВт | 41,42 кВт |
| 80 | 17,6 кВт | 52,59 кВт |
| 100 | 22 кВт | 65,74 кВт |
Расчет мощности в сети постоянного тока
Проще всего перевести амперы в ватты для устройств постоянного тока. В этих аппаратах она применяется в самом простом варианте. В быту такой расчёт чаще всего производится при ремонте автомобильной электропроводки и подключении светодиодных лент.
Эти ленты подключаются к блоку питания и для его выбора необходимо знать ток потребления светодиодных устройств. Если выбор блока сделан неправильно, то он будет перегруженным и сгорит или наоборот, мощность аппарата окажется избыточной. Такой блок стоит дороже и имеет бОльшие габариты.
На корпусе источников питания, предназначенных специально для светодиодных лент, указывается выходные напряжение, ток и мощность, но на некоторых аппаратах мощность не указывается.
В этом случае её можно вычислить по формуле Р=U*I. Для устройства с выходным напряжением 12В и током 1,4 А Р=12В*1,4А=16,8 Вт. С учётом 20% запаса мощности такого источника питания достаточно для подключения 1 метра ленты LED5050.
Можно сделать по-другому и определить ток потребления светодиодов. При установке полосы с указанным на бирке мощностью 14,4Вт/м ток потребления 1 метра составит I=P/U=14,4Вт/12В=1,2А. При длине ленты L 3 метра общий ток I=1,2 А*3м=3,6 А.
Пример перевода Ампер в Ватты в однофазной сети
Расчёт для однофазной сети производится чаще всего для бытовой электропроводки. Cosφ в этом случае принимается равным 1, но возникают сложности, связанные с неодновременным включением всех электроприборов.
Например, все кухонные розетки подключены к автоматическому выключателю 25А. В эти розетки включены электрочайник 2кВт, электродуховка 1,2кВт, микроволновая печь 0,8кВт, посудомоечная машина 3,5кВт и стиральная машина 3,5кВт. Какие из этих устройств допускается включать одновременно?
Прежде всего, нужно узнать общую мощность аппаратов, которые можно подключать к автомату. Для этого используется формула P=U*I=220В*25А=5500В=5,5кВт. Как видно из расчёта, одновременно допускается включать чайник, духовку и микроволновку без посудомоечной и стиральной машин или один из этих аппаратов и одно из устройств меньшей мощности.
Перевод Ампер в Ватты для трехфазной сети
Допустим у Вас есть частный дом и для его подключения используется трехфазный ввод. В водном щите установлен трехполюсный автомат на 32 Ампера. Сколько это мощности? Для того чтобы в этом случае перевести амперы в ватты и узнать какую максимальную мощность можно подключить в этом случае воспользуемся вышеприведенной формулой (примем что cos(φ) =1):
P=380*32*1.73=21036 Вт ≈ 21 кВт
Еще один пример, при наличии в доме трёхфазного ввода и вводном автоматическом выключателе 25А общая мощность одновременно включённых электроприборов составит.
P=380*25*1.73=16500Вт=16,5кВт.
Важно! Такую мощность получится подключить только при условии одинакового распределения нагрузки по фазам.
Реальная нагрузка в жилом доме состоит из большого количества электроприборов разной мощности и распределена неравномерно.
Еще один пример как можно найти ток для трехфазного двигателя при подключении «звездой»:
Формулы перевода ампер в ватты и наоборот необходимы в первую очередь в домашних условиях, но их знание не будет лишним и для электромонтёров, работающих на промышленных предприятиях.
Причины для выполнения перевода
Мощность и сила тока — ключевые характеристики, необходимые для грамотного подбора защитных устройств для оборудования, питающегося электроэнергией. Защита нужна для предотвращения оплавления изоляции проводки и поломки агрегатов.
Электропроводка, питающая освещение, электроплиту, кофе-машину должна защищаться индивидуально подобранными устройствами. Ведь каждый потребитель создает «свою» нагрузку – другими словами, потребляет определенный ток.
Кстати, кабели, провода, питающие перечисленные бытовые устройства, обладают определенной токонесущей способностью. Последняя диктуется сечением жил.
Каждое защитное устройство обязано срабатывать в момент скачка напряжения, опасного для защищаемого типа техники или группы технических устройств. Значит, подбирать УЗО и автоматы следует так, чтобы во время угрозы для маломощного прибора не отключалась полностью сеть, а только ветка, для которой этот скачек является критичным.
На корпусах предложенных торговой сетью автоматических выключателей проставлена цифра, обозначающая величину предельно допустимого тока. Естественно, указана она в Амперах.
А вот на электроприборах, которые обязаны защищать эти автоматы, обозначена потребляемая ими мощность. Тут и возникает необходимость в переводе. Несмотря на то, что разбираемые нами единицы принадлежат разным токовым характеристикам, связь между ними прямая и довольно тесная.
Правильно подобрать защиту помогают амперы и киловатты, характеризующие электропотребление бытовых устройств
Напряжением именуют разность потенциалов, проще говоря, работу, вложенную в перемещение заряда от одной точки к другой. Выражается оно в Вольтах. Потенциал – это и есть энергия в каждой из точек, в которой находится/находился заряд.
Под силой тока подразумевается число Ампер, проходящих по проводнику в конкретную единицу времени. Суть мощности заключается в отражении скорости, с которой происходило перемещение заряда.
Мощность обозначают в Ваттах и Киловаттах. Ясно, что второй вариант используется, когда слишком внушительную четырех- или пятизначную цифру нужно сократить для простоты восприятия. Для этого ее значение просто делят на тысячу, а остаток округляют как обычно в большую сторону.
Для питания мощного оборудования нужна более высокая скорость потока энергии. Предельно допустимое напряжение для него больше, чем для маломощной техники. У подбираемых для него автоматов предел срабатывания должен быть выше. Следовательно, точный подбор по нагрузке с грамотно выполненным переводом единиц просто необходим.
Видео
В быту электроприборы получили самое широкое распространение. Обычно различия между моделями по их мощности — это основа нашего выбора при их покупке. Для большинства из них отличие в большую сторону в ваттах дает преимущество. Например, выбирая лампу накаливания для теплицы, очевидно, что лампочка в 160 ватт даст намного меньше света и тепла по сравнению с 630-ваттной лампой. Также несложно представить, сколько тепла даст тот или иной электрообогреватель благодаря своим киловаттам.
Для нас наиболее привычный показатель результативности электроприбора — это ватт. А также кратный 1 тысяче Ватт кВт (киловатт). Однако в промышленности совсем другие масштабы электрической энергии. Поэтому она почти всегда измеряется не только в мегаваттах (МВт). Для некоторых электрических машин, особенно на электростанциях, мощность может быть в десятки и даже сотни раз больше. Но не всегда электрооборудование характеризует единица измерения киловатт и ей кратные значения. Любой электрик скажет, что для электрооборудования применяются, в основном, киловатты и киловольт-амперы (кВт и кВА).
Наверняка и многие наши читатели знают, в чем разница между кВт и кВА. Однако те из читателей, которые не могут правильно ответить на вопросы, чем определяется соотношение кВА и кВт, после прочтения этой статьи станут намного лучше разбираться во всем этом.
Как рассчитать, сколько нужно платить за электричество
Чтобы посчитать стоимость электроэнергии, которую вы потребили в прошлом месяце, нужно:
- каждый месяц в один и тот же день (например, 25-го числа) записывать показания электросчётчика. К примеру, 25-го января показания были равны 5500,1 кВт·ч, а 25-го февраля — 5750,6;
- вычесть от последнего показания предыдущее. В нашем примере: 5750,6 — 5500,1 = 250,5 кВт·ч. Столько электричества вы потребили за месяц;
- передавать компаниям-поставщикам нужно цифры, которые вы переписываете каждый месяц (5500,1 — за январь, 5750,6 — за февраль).
Прочитайте о том, как экономить на оплате за электроэнергию в квартире или частном доме.
Смешное видео про оплату счетов:
https://youtube.com/watch?v=Kp8f1nmVUC4
Приведение cosφ к 1
Реактивная энергия, используемая потребителями, создаёт лишнюю нагрузку на кабель и пусковую аппаратуру. Кроме того, за неё приходится платить, как и за активную, а в переносных генераторах отсутствие компенсации увеличивает расход топлива. Но её можно скомпенсировать путём использования специальных устройств.
Потребители, нуждающиеся в компенсации cosφ
Одним из основных потребителей реактивной энергии являются асинхронные электродвигатели, потребляющие до 40% всей электроэнергии. Cosφ этих устройств около 0,7-0,8 при номинальной нагрузке и падает до 0,2-0,4 в режиме холостого хода. Это связано с наличием в конструкции обмоток, создающих магнитное поле.
Ещё один тип устройств – трансформаторы, cosφ которых падает, а потребление реактивной энергии растёт в ненагруженных аппаратах.
Компенсирующие устройства
Для компенсации используются разные типы устройств:
- Синхронные двигатели. При подаче в обмотку возбуждения напряжение выше номинального, они компенсируют индуктивную энергию. Это позволяет улучшить параметры сети без дополнительных расходов. При замене части асинхронных двигателей синхронными возможности компенсации возрастут, но это потребует дополнительных расходов на монтаж и эксплуатацию. Мощность таких электродвигателей достигает нескольких тысяч киловольт-ампер;
- Синхронные компенсаторы. Это синхронные электродвигатели отличаются упрощённой конструкцией и мощностью до 100 киловольт-ампер, не предназначены для приведения в движение каких-либо механизмов и работают в режиме Х.Х. Их предназначение – компенсация реактивной энергии. Во время работы эти устройства используют 2-4% активной энергии от количества компенсируемой. Сам процесс автоматизируется с целью достижения значения cosφ максимально близкого к 1;
- Конденсаторные батареи. Кроме электродвигателей, в качестве компенсаторов применяются конденсаторные батареи. Это группы конденсаторов, соединённые в «треугольник». Ёмкость этих устройств может изменяться присоединением и отсоединением отдельных элементов. Достоинством таких приборов является простота и малое потребление активной мощности – 0,3-0,4% от компенсируемой. Недостаток – в невозможности плавной регулировки.
Конденсаторный компенсатор

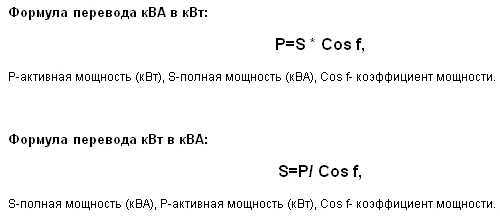

Так сколько же кВт в 1 кВа? На этот вопрос нельзя ответить однозначно. Это зависит от разных факторов, и, прежде всего, от cosφ. Для проведения расчётов и расшифровки результатов можно использовать онлайн-калькулятор.
Знание всех составляющих мощности, в чем разница между ними, и то, как перевести кВа в кВт, необходимо при проектировании электрических сетей.
