Периферийные устройства компьютера и из назначение

Общая схема пк с периферийными устройствами

Рассмотрим устройство компьютера на примере самой распространенной компьютерной системы персонального компьютера. Персональным компьютером (ПК) называют сравнительно недорогой универсальный микрокомпьютер, рассчитанный на одного пользователя. Персональные компьютеры обычно проектируются на основе принципа открытой архитектуры.

Принцип открытой архитектуры заключается в следующем: Регламентируются и стандартизируются только описание принципа действия компьютера и его конфигурация (определенная совокупность аппаратных средств и соединений между ними). Таким образом, компьютер можно собирать из отдельных узлов и деталей, разработанных и изготовленных независимыми фирмами-изготовителями. Компьютер легко расширяется и модернизируется за счёт наличия внутренних расширительных гнёзд, в которые пользователь может вставлять разнообразные устройства, удовлетворяющие заданному стандарту, и тем самым устанавливать конфигурацию своей машины в соответствии со своими личными предпочтениями.

Упрощённая блок-схема, отражающая основные функциональные компоненты компьютерной системы в их взаимосвязи, изображена на рисунке 2.26.

Рис. 2.26. Общая структура персонального компьютера с подсоединенными периферийными устройствами

Для того, чтобы соединить друг с другом различные устройства компьютера, они должны иметь одинаковый интерфейс (англ. interface от inter между, и face лицо).

Интерфейс это средство сопряжения двух устройств, в котором все физические и логические параметры согласуются между собой.

Если интерфейс является общепринятым, например, утверждённым на уровне международных соглашений, то он называется стандартным.

Каждый из функциональных элементов (память, монитор или другое устройство) связан с шиной определённого типа адресной, управляющей или шиной данных.

Для согласования интерфейсов периферийные устройства подключаются к шине не напрямую, а через свои контроллеры (адаптеры) и порты примерно по такой схеме:

Контроллеры и адаптеры представляют собой наборы электронных цепей, которыми снабжаются устройства компьютера с целью совместимости их интерфейсов. Контроллеры, кроме этого, осуществляют непосредственное управление периферийными устройствами по запросам микропроцессора.

Порты устройств представляют собой некие электронные схемы, содержащие один или несколько регистров ввода-вывода и позволяющие подключать периферийные устройства компьютера к внешним шинам микропроцессора.

Портами также называют устройства стандартного интерфейса: последовательный, параллельный и игровой порты (или интерфейсы).

Последовательный порт обменивается данными с процессором побайтно, а с внешними устройствами побитно. Параллельный порт получает и посылает данные побайтно.

К последовательному порту обычно подсоединяют медленно действующие или достаточно удалённые устройства, такие, как мышь и модем. К параллельному порту подсоединяют более «быстрые» устройства принтер и сканер. Через игровой порт подсоединяется джойстик. Клавиатура и монитор подключаются к своим специализированным портам, которые представляют собой просто разъёмы.

Основные электронные компоненты, определяющие архитектуру процессора, размещаются на основной плате компьютера, которая называется системной или материнской (MotherBoard). А контроллеры и адаптеры дополнительных устройств, либо сами эти устройства, выполняются в виде плат расширения (DаughterBoard дочерняя плата) и подключаются к шине с помощью разъёмов расширения, называемых также слотами расширения (англ. slot щель, паз).

Нюансы при подключении внешних устройств

Периферийные устройства такие же сложные, как и сам компьютер. Они осуществляют ввод и вывод информации разными способами, а потому их функционирование вызывает немало вопросов:

1. Сколько можно подключить внешних устройств?

Число внешних приборов, подключенных к ПК, ограничено лишь количеством портов компьютера.

2. Почему каждое устройство подключается по-разному?

Каждое периферийное устройство осуществляет ввод или вывод разной информации от простых сигналов до аудио и видео, из-за чего для сопряжения с ПК используются разные интерфейсы. Но в последнее время набирает популярность USB Type-C. Это универсальный разъем, способный выполнить передачу данных практически всех форматов.

3. Какие есть варианты подключения устройств?

Большинство периферийных устройств подключаются посредством USB-A. Одновременно с этим существуют порты HDMI (мультимедиа), AUX (аудио), VGA (видео), Ethernet (интернет) и другие.

4. Что делать, если компьютер не видит устройство?

Проблема возникает либо по причине неисправности порта, либо из-за отсутствия необходимых драйверов (программного обеспечения для обработки данных). В подобной ситуации рекомендуется проверить состояние разъемов, а также загрузить ПО внешнего оборудования.

5. Какая программа управляет внешним устройством компьютера?

Как правило, это операционная система компьютера. Но часто управление внешним устройством невозможно без установки драйверов, из-за чего возникают проблемы с распознаванием периферии.

Сегодня мы разобрались, какие внешние устройства можно подключить к ПК, и в чем заключается их предназначение. Если информация оказалась полезной, не забудьте оценить публикацию и поделиться материалом с друзьями через социальные сети.

Может быть интересно:

• Устройство системного блока пк
• Виды компьютеров
• Как посмотреть температуру процессора

Устройства звуковоспроизведения

Уже много лет все производитель включают в их состав звуковую карту. То есть практически все ПК способны воспроизводить звуковые и музыкальные файлы, прослушивать музыку и смотреть видеофильмы со звуком. Кроме этого, как правило, на материнской плате имеются и звуковые входы для подключения внешних устройств – микрофона, магнитофона, внешнего CD и DVD проигрывателя, других звуковоспроизводящих устройств.

Для того, чтобы в полной мере использовать данную техническую возможность необходимо для воспроизведения звука иметь либо активную акустическую систему, либо наушники. Активная акустическая система представляет собой пару акустических излучателей (колонок) со встроенным или внешним усилителем звука.

Большинство современных моделей имеют встроенный усилитель прямо в корпусе одной из колонок, что с одной стороны удобно – экономиться рабочее пространство, с другой стороны, такая конструкция, конечно, имеет достаточно посредственные характеристики звучания перед высококачественными моделями, у которых усилитель, как правило, всегда внешний. Но следует чётко понимать, что встроенный в материнскую плату «штатный» звуковой кодек также не блещет выдающимися параметрами, поэтому в большинстве случаев применение подобных акустических систем вполне оправданно.

Для более-менее качественного звуковоспроизведения при помощи штатной звуковой карты следует подбирать акустику, имеющую две (а лучше три) частотные полосы и мощность не менее 15-20 Ватт. При этом речь идёт не о громком прослушивании звука, хотя чем больше звуковая мощность акустической системы, те, конечно, громче ваши колонки будут звучать, речь идёт о запасе мощности у вашей акустики для более качественного воспроизведения звука даже при прослушивании на минимальных громкостях. Конечно, можно приобрести и такие колонки, которые вроде бы и имеют «приличную» выходную мощность, но в то же время качество звучания оставляет желать лучшего.

Если же акустической системой предполагается пользоваться самым минимальным образом, (например, для проведения конференций в Интернете через «Скайп», работы с приложениями и т. п.) то, конечно, в целях экономии можно купить и небольшую пару колонок, имеющую, лишь одну, широкую полосу воспроизведения. В этом случае можно также задуматься о приобретении наушников, причём в комплекте с микрофоном.

При выборе наушников следует обратить внимание как минимум на три основных параметра:

1. Диапазон воспроизводимых частот, который должен быть не хуже от 20 Гц до 20 кГц;
2. Активное сопротивление, значение которого должно находиться в пределах от 16 до 32 Ом. При меньшем сопротивлении, громкость звука выше, но, следует иметь в виду, что усилитель должен быть рассчитан на низкое сопротивление;
3. Чувствительность. Этот показатель напрямую определяет громкость звука и должен быть не хуже 98-100 дБ, в противном случае, портативные устройства, не имеющие мощного звукового выхода, просто не смогут их «раскачать» и звук будет тихим.

Всегда обращайте внимание на материал амбушюр – они непосредственно прилегают к ушам, и от этого будет зависеть насколько комфортно вам будет при прослушивании, особенно в течении длительного времени. Микрофоны для записи или передачи голоса также доступны для приобретения в отдельном порядке

Моделей существует большое множество – от настольных, до имеющих крепление на монитор

Микрофоны для записи или передачи голоса также доступны для приобретения в отдельном порядке. Моделей существует большое множество – от настольных, до имеющих крепление на монитор.

Если использование микрофона предполагается только для проведения конференций и разговоров по сети, то имеет смысл приобрести веб-камеру, которая имеет в своём составе кроме самой камеры, ещё и встроенный микрофон. В этом случае можно сэкономить не только на рабочем пространстве возле монитора, но и денежные средства.

WEB-камера

Одно из популярных ныне периферийных устройств, предназначенное для ввода видеоданных в ПК и последующей их обработки – сохранения, передачи и т. д.

Основные параметры, определяющие качество этого устройства:

• Разрешение. Определяется в пикселях. Чем выше разрешение устройства, тем качественнее картинка будет получаться при вводе в ПК. Неплохим разрешением может считаться размер 640х480, дорогие модели имеют значение этого показателя – 1024х960 и выше;
• Чувствительность матрицы. Очень важный параметр, который характеризует возможность выдавать качественное изображение при низком уровне освещения. Справедливости ради следует заметить, что даже самые дорогие модели тоже имеют помехи при съёмке в плохо освещённых местах;
• Количество кадров в секунду (fps). Чем больше этот параметр, тем чётче изображение, особенно если производится съёмка быстроизменяющихся сцен. Хорошим параметром считается значение от 30 кадров и выше.

Большинство последних моделей веб-камер имеют в качестве дополнительных функций наличие встроенного микрофона, автофокус, подсветку. При этом аудиоданные передаются по тому же интерфейсу, что и видеоданные, что очень удобно – уменьшается количество соединений с ПК, освобождается микрофонный вход, который можно использовать для подключения профессионального микрофона в случае необходимости.

Подключается веб-камера к ПК через , при этом для получения качественного изображения, версия USB-порта должны быть не ниже 2.0.

Дополнительные устройства

Свитчи и коммутаторы. Связывают компьютеры друг с другом.

Свитч – простое устройство, которое может только объединить компьютеры в сеть.

Коммутатор – это более продвинутое устройство, которое помимо объединения, может управлять сетью, разделять сети на виртуальные и показывать события во встроенном журнале.

Количество подключений зависит от количества портов. Как правило, их от 12 до 48 и скорость подключения на каждом до 1 Гб/с.

Wi-Fi роутер. Выполняет ту же роль, что и коммутатор, только в беспроводном режиме. Современные роутеры работают в двух режимах:

1. 2,4 Ghz – скорость до 400 Мб/с.
2. 5 Ghz – скорость до 1 Гб/с.

3G и 4G роутер. Компактный роутер, который, как и , получает интернет от сотового оператора через сим-карту и раздает его нескольким устройствам по Wi-Fi.

Современные роутеры могут работать от встроенного аккумулятора, что позволяет получать интернет без подключения к электрической сети.

Устройство бесперебойного питания (УПС). Оно служит защитой для стационарного компьютера от перебоев с электричеством. Позволит продолжить работу в течение 15-30 минут после отключения электроэнергии. Этого времени хватит для сохранения документов и безопасного завершения работы.

Стандартное УПС имеет два сокета питания для подключения монитора и системного блока. Более мощные модели имеют от 4 до 8 сокетов.

USB кабели:

1. Для зарядки и передачи данных для телефонов и планшетов с системой Android.

2. Для зарядки и передачи данных для телефонов и планшетов Apple.

3. USB удлинитель.

4. Для подключения МФУ, принтера и сканера.

5. Для подключения переносных жестких дисков.

Программаторы. Специальные устройства, через которые программируются микросхемы и контроллеры.

Сканер штрих-кодов. Применяется в торговых точках: магазинах, киосках, торговых павильонах. Сканер считывает штрих код и выводит наименование и цену товара на компьютер.

Музыкальный пульт. Используется музыкантами для настройки и регулирования параметров звука и создания спецэффектов.

Существует и другое профессиональное оборудование, которое подключается к компьютеру через USB-порт: синтезатор, автомобильный сканер и др.

Какие существуют периферийные устройства и зачем они нужны

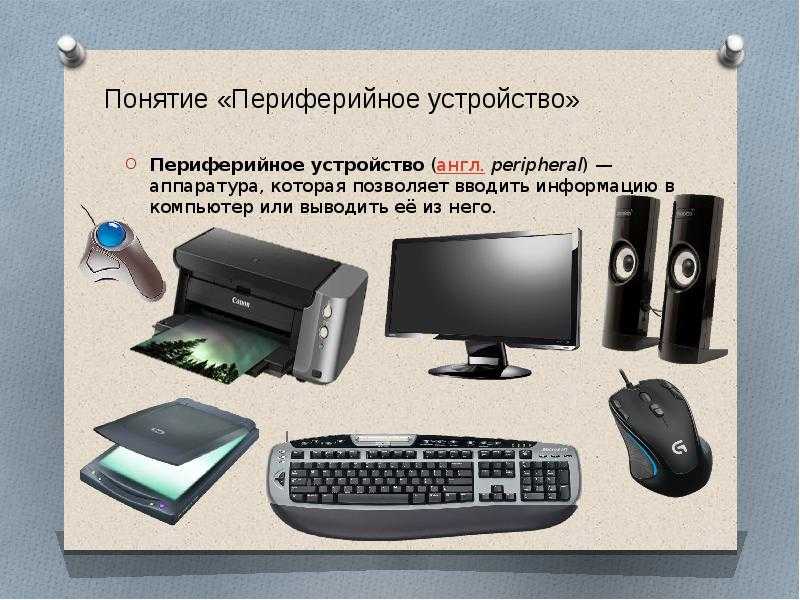

Для начала разберёмся, что такое периферийное устройство, и для чего нужны они? Проще говоря, периферия – это устройства компьютера. Они бывают как внутренние, так и внешние. К внутренним относятся звуковая карта, ТВ-тюнер, DVD привод, винчестер. Внутренней периферии принадлежат некоторые комплектующие вашего ПК.

К внешним относятся принтер, внешние всевозможные накопители, колонки, клавиатура, мышь, картридер (хотя он может быть и внутренним) и т.д.

Для чего нужны периферийные устройства компьютера? Периферия значительно облегчает нашу работу с персональным компьютером. Сейчас мы рассмотрим некоторые устройства периферии, которые нам могут пригодится после того, как вы купили компьютер.

USB-флэш. Проще говоря флэшка. Она нужна для хранения определённой информации, копирования или перемещения данных на другой компьютер. В наше время без неё не обойтись.

Сетевая карта. Нужна для выхода в интернет, ведь без сейчас трудно представить свою жизнь без него. Если у вас у вас есть ноутбук, то лучше две: WiFi и LAN.

Картридер. Некоторым он нужен, некоторым нет. Но что это такое? Картидер – это устройство для чтения флэш-карт. Через него можно просмотреть на компьютере данные, которые находятся на карте microSD, USB, XD, CF/MD. В общем, вещь весьма нужная, может пригодится.

Принтер. Думаю, все знают, что такое принтер. Это специализированное устройство, которое предназначено для печати документов, фотографий, графиков, таблиц и т.д. Короче говоря – устройство для печати.Лучше сразу купить МФУ.

Мышь и клавиатура. Это обязательные устройства. Без них пользоваться компьютером будет очень сложно и неудобно.

Колонки. Иногда так хочется посидеть за компьютером и послушать музыку. Либо просто хочется посмотреть фильм. Но без колонок этого не сделаешь. Поэтому надо приобрести колонки, так как это вещь не маловажная.

ТВ-тюнер. Может не помешать. Тюнер является внутренним периферийным устройством, которое вставляется в разъём PCI. Выходы будут находится сзади корпуса. Туда подключается антена, и вуаля! У вас в компьютере есть телевизор. Теперь вы можете насладится сериалами на любимом телеканале сидя за компьютером.

Все выше перечисленные устройства являются периферийными. Именно они нам нужны в работе с компьютером. Не все конечно, но большинство. Поэтому выбирайте для себя периферию сами, которая вам нужна, и не выбрасывайте деньги на ветер за не нужные устройства, которые вам могут предлагать в магазине при покупке компьютера.

Периферия компьютера

Ну вот и пришел черед поговорить о периферийных устройствах, рассмотрим самые основные.

Мышь

Мышь нужна для того, чтобы перемещать курсор на необходимое пространство рабочего стола. Существует три разновидности мышей: механическая, с шариком внутри; оптическая и лазерная.

Помню когда-то раньше пользовался механической мышкой. Нужно было с усилием водить по коврику, чтобы переместить курсор мыши в нужное место рабочего стола. Есть обычные дешевые мышки и специальные навороченные игровые. У меня дома большой коврик и игровая лазерная мышь, которую по тем временам покупал порядка 50 $.

Клавиатура

Клавиатура выполнят вспомогательную роль в управлении нашим компьютером.

С помощью неё можно набирать текст, переписываться с друзьями, играть в разные игры и еще много чего. Немаловажную роль моя клавиатура сыграла в написании данной статьи.

Медиа устройства

Такие устройства, как CD, DVD, Blu-Ray, и флэш-накопители являются одними из самых популярных съемных носителей информации, на которых можно хранить цифровые данные. Ленточные накопители и дискеты являются устаревшими. Жесткие диски и твердотельные накопители используются для внутреннего хранения.

Компакт-диск: Известный как CD, устройство для хранения цифровых данных. Стандартные компакт-диски могут хранить около 80 минут аудио. CD-ROM содержит данные, доступны для чтения и которые нельзя изменить. CD-ROM используются для распространения компьютерных программ и мультимедийных приложений. Для записи компакт-дисков используется оптический дисковод, который использует лазерное излучение или электромагнитные волны для считывания и записи данных на диски.

Компакт-диск CD	Digital Versatile Disc DVD

Digital Versatile Disc: обычно известен как цифровой видеодиск и сокращенно как DVD, цифровой универсальный диск является одним из очень популярных носителей информации. С физическими размерами, аналогичными компакт-диску, DVD-диски могут хранить данные, в шесть раз больше, чем CD. DVD-ROM привод используется для чтения данных с DVD. DVD RW используется для считывания и записи данных на DVD. Диски DVD-RAM позволяют записывать на них информацию несколько раз. HD DVD является форматом оптических дисков высокой плотности.

Disc Array Controller: Контроллер дискового массива, он управляет физическими дисководами и представляет их на компьютере в виде логических единиц. Он почти всегда реализует аппаратный RAID, таким образом, его иногда называют контроллером RAID. Он также обеспечивает дополнительный кэш диска.

Жесткий диск	Solid-State Drive SSD

Дискета: Это диск из тонкого магнитного носителя данных, покрытой пластмассовой оболочкой. С появлением оптических устройств хранения данных, дискеты устарели.

Ленточный накопитель: Это устройство хранения данных считывает и записывает данные, хранящиеся на магнитной ленте. Ленточные накопители имеют емкость хранения от нескольких мегабайт до нескольких гигабайт. Они в основном используются для архивного хранения данных.

Жесткий диск: Это энергонезависимое запоминающее устройство, которое хранит цифровые данные на магнитной поверхности. Он используется для среднесрочного хранения данных.

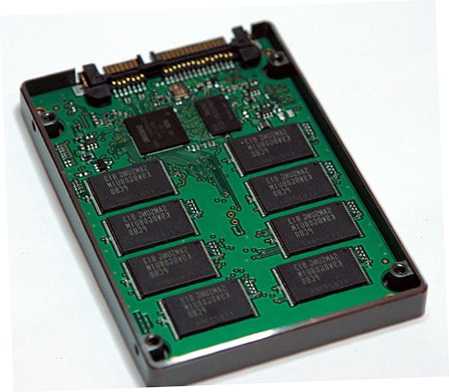

Solid-State Drive: Сокращенно SSD, известный также как твердотельный накопитель. Это устройство хранения использует твердотельную память для хранения устойчивых данных. Он может заменить жесткий диск во многих приложениях, но стоит значительно более дороже.

Blu-Ray Disc: Это оптический формат носителя данных диска. Он получает свое название от синего лазера, который используется для чтения и записи таких дисков. Благодаря короткой длине волны, Blu-Ray диски могут хранить большие объемы данных. BD-ROM дисковод используется для чтения данных с Blu-Ray дисков, BD-ROM может быть использован как для считывания, так и записи.

Дискета	USB Flash Drive

USB Flash Drive: Более известна как флэшка. Это малогабаритное, съемное и перезаписываемое устройство хранения данных с объемом памяти в диапазоне от 64 МБ до 64 ГБ. Из-за их высокой емкости, долговечности и компактной конструкции, они приобрели огромную популярность в наше время.

Zip Drive	Blu-Ray Disc

2.2. Устройства вывода информации

Со времени использования монитора для наглядного вывода данных
произошло большое конструктивное усовершенствование его функций. Если сначала в
качестве монитора использовался электронно-лучевая трубка обычного
телевизионного приемника, то в дальнейшем требования к нему увеличились. В
частности, в монохромном стандарте MDA разрешающая
способность составляла 720×350 пикселей. В следующем,
цветном стандарте CGA, созданном в 1982
году — 640×200 пикселей, EGA 1984
года — 640×350, VGA 1987 года — 640×480, SVGA — 800×600. Сейчас
стандартные возможности монитора — 1024×768 при
32-битном представлении цвета, возможно дальнейшее распространение разрешения
1280×1024 пикселей. Это позволяет использовать при
изображении документов режим WYSIWYG — режим полного
соответствия, то есть изображение на экране представляется идентично тому, что
в конечном итоге появится на принтере.

Система дисплея состоит из двух частей: адаптера дисплея и самого
монитора. Адаптеры монитора разделяют по поддерживаемому стандарту (EGA, VGA, SVGA), ширине шины (8-битная, 16-ти или более),
частоте кадров, частоте строк могут использоваться с графическими
сопроцессорами, объему используемых микросхем памяти (до 4 Мбайт и более). Дисплеи
различаются по разрешающей способности, шагу точек в линии, частоты развертки,
типу развертки (полная или чересстрочная), размеру экрана. Адаптер непрерывно
сканирует видеопамять, формирует ТВ-сигнал, который подается в монитор. После
получения копии содержимого видеопамяти эти данные встраиваются в ТВ-сигнал.
ТВ-сигнал, в котором закодировано содержимое видеопамяти, выводится по кабелю в
монитор. Монитор обрабатывает ТВ-сигнал с данными из видеопамяти и показывает
их на экране.

В качестве устройств вывода данных, дополнительных к монитору,
используют печатающие устройства (принтеры), позволяющие получать копии
документов на бумаге или прозрачном носителе. По принципу действия различают
матричные, лазерные, светодиодные и струйные принтеры.

Матричные принтеры — это простейшие печатающие устройства. Данные
выводятся на бумагу в виде оттиска, образующегося при ударе цилиндрических
стержней («иголок») через красящую ленту. Качество печати матричных принтеров
напрямую зависит от количества иголок в печатающей головке. Наибольшее
распространение имеют 9-игольчатые и 24-игольчатые матричные принтеры.
Последние позволяют получать оттиски документов, не уступающие по качеству
документам, исполненным на пишущей машинке.

Лазерные принтеры обеспечивают высокое качество печати, не
уступающее, а во многих случаях и превосходящее полиграфическое. Они отли­чаются
также высокой скоростью печати, которая измеряется в страницах в минуту (ррт —page per minute). Как и в матричных принтерах, итоговое
изображение фор­мируется из отдельных точек.  В
лазерных принтерах используется принцип ксерогра­фии: изображение переносится
на бумагу со специального барабана, к которому электриче­ски притягиваются
частички краски (тонера).

Основное преимущество лазерных принтеров заключается в возможности
полу­чения высококачественных отпечатков. Модели среднего класса обеспечивают
разрешение печати до 600 dpi, а профессиональные модели
— до 1200 dpi.

В струйных печатающих устройствах изображение на бумаге формируется
из пятен, образующихся при попадании капель красителя на бумагу. Выброс
микрокапель красителя происходит под давлением, которое развивается в печатающей головке за счет
парообразования. В некоторых моделях капля выбра­сывается щелчком в результате
пьезоэлектрического эффекта — этот метод позво­ляет обеспечить более стабильную
форму капли, близкую к сферической.

К положительным свойствам струйных печатающих устройств следует
отнести относительно небольшое количество движущихся механических частей и,
соответ­ственно, простоту и надежность механической части устройства и его
относительно низкую стоимость. Основным недостатком, по сравнению с лазерными
принтера­ми, является нестабильность получаемого разрешения, что ограничивает
возмож­ность их применения в черно-белой полутоновой печати. В то же время,
сегодня струйные принтеры нашли очень широкое применение в цветной печати.

Устройства вывода

Монитор

Монитор — это экран, на который выводится результат вычислений системного блока в визуальном виде.

Все современные экраны имеют плоскую форму и различаются размерами и параметрами матрицы. Подключается монитор к видеокарте через интерфейс HDMI или MiniDP. Устаревшие модели используют интерфейс VGA.

Колонки и наушники

Колонки и наушники подключаются к звуковой карте и воспроизводят цифровой звук. Они бывают разных размеров и разной мощности.

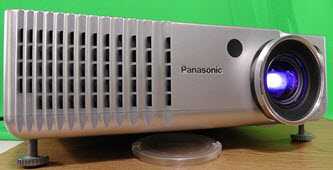

Проектор

Используют для проведения презентаций. При помощи него изображение с компьютера отображается на большом стенде или стене, куда направлен проектор. Подключается к видеокарте кабелем через интерфейс HDMI или VGA.

Принтер

Выводит информацию с ПК на бумагу. Принтеры бывают черно-белыми и цветными, струйными и лазерными.

Основное отличие в том, что лазерные используют для печати специальный порошок (тонер), а струйные – жидкие чернила, которые доливаются в специальные контейнеры.

Плоттер (графопостроитель)

Графопостроитель — это профессиональное оборудование для распечатки чертежей, проектов и других габаритных материалов.

Плоттеры бывают лазерными, струйными, перьевыми. В быту чаще используют струйные, так как они недорогие в обслуживании и дают хорошее качество печати. После распечатки плоттер может обрезать проект по предварительным настройкам.
