Давление воды

В технических характеристиках давление может указываться не только в атмосферах, но и в метрах. Как следует из написанного выше, эти термины (атмосферы и метры) легко переводятся друг в друга и их можно считать одинаковыми. Заметьте, имеются ввиду метры водяного столба.

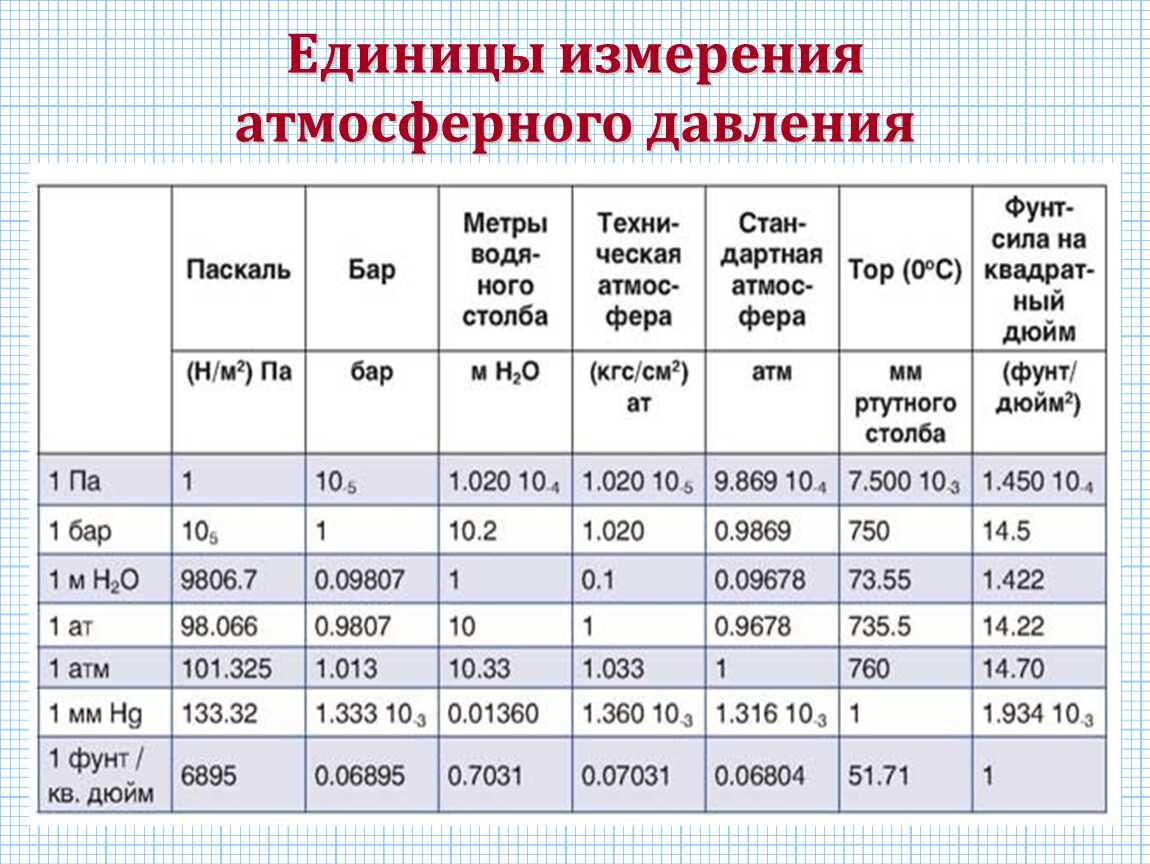

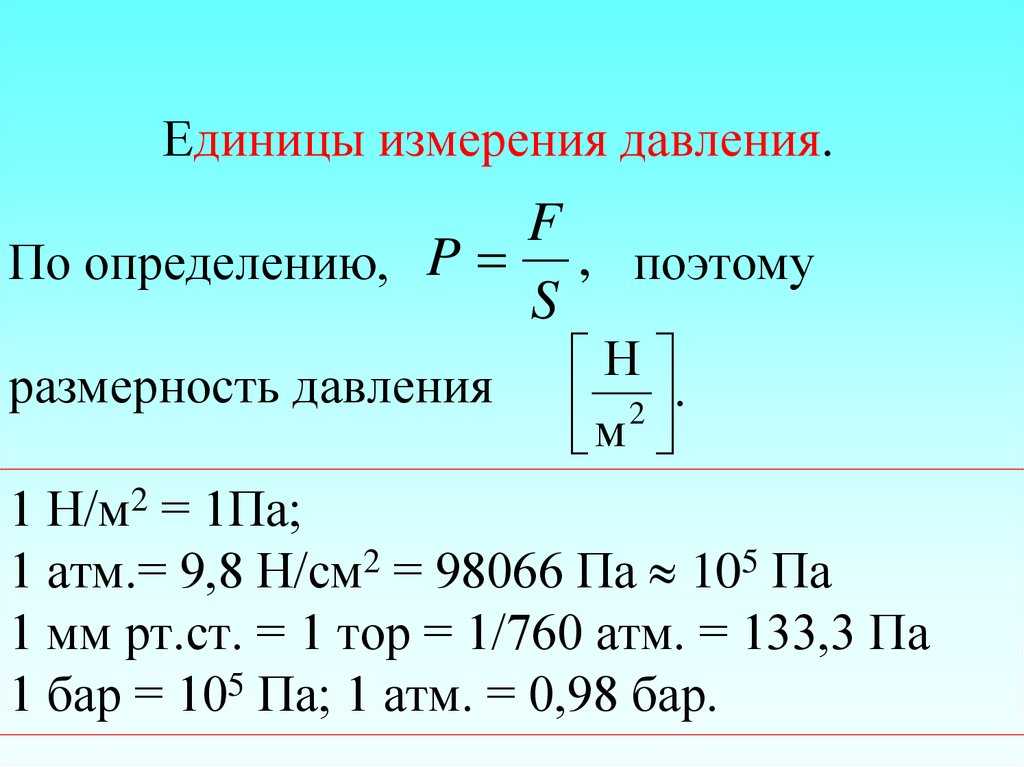

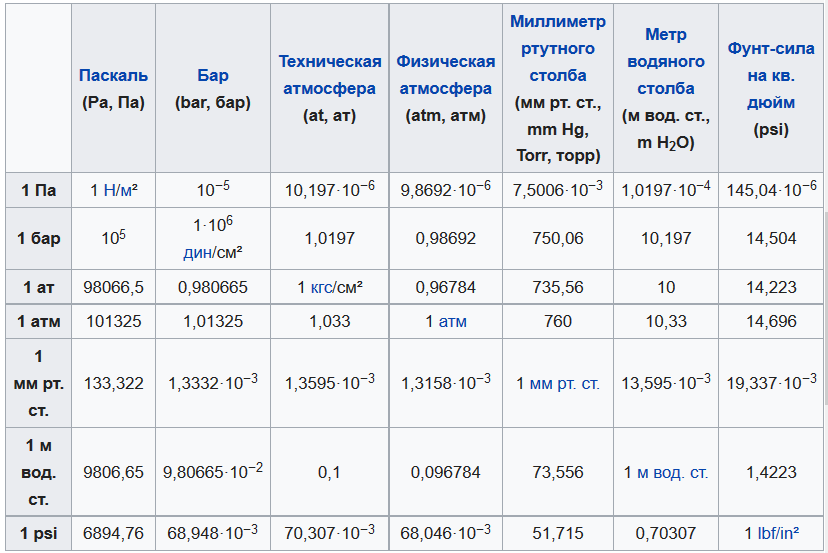

На различном оборудовании можно встретить и другие обозначения давления. Вот небольшой обзор единиц, которые могут встретиться на шильдиках.

Обозначение
Название
Примечание
ат
Техническая атмосфера
1 ат равен1 кгс/см2
10 метров водяного столба
0,98 бар
Отметим, что кгс/см2 и техническая атмосфера — одно и то же. Причем в предыдущем изложении имелась ввиду именно техническая атмосфера, ибо именно она равна 10 метрам водяного столба

атм
Физическая атмосфера
1 атм равен760 (торр) мм ртутного столба
1,01325 бар
10,33 метра водяного столба
Очевидно, одна физическая атмосфера представляет собой давление чуть большее, чем одна техническая атмосфера

бар (bar)
Бар
1 бар равен1,0197 ат (техническая атмосфера)
0,98692 атм (физическая атмосфера)
0,1 МПа (мегапаскаль)
Бар является внесистемной единицей давления. Я бы сказал, что она прикольная

Обратите внимание — 1 бар является примерно средним значением между технической и физической атмосферой. Поэтому 1 бар может заменить в случае необходимости и ту и другую атмосферу.

МПа
Мегапаскаль
1 МПа10,197 ат (техническая атмосфера)
9,8692 атм (физическая атмосфера)
10 bar
Часто манометры градуируют в МПа

Нужно иметь ввиду, что эти единицы характерны не для водопровода в частном доме, а, скорее, для производственных нужд. Для нашего с вами водопровода подойдет манометр с пределом измерения 0.8 Мпа

Если абстрактный погружной насос поднимает воду на 30 метров, то это значит, что он развивает давление воды на выходе, но не на поверхности земли, ровно 3 атмосферы. Если в наличии скважина глубиной 10 метров, то при использовании означенного насоса давление воды на поверхности земли будет 2 атмосферы (технические), или еще 20 метров подъема.

Как рассчитывается толщина трубы от действия давления

Когда вода движется по трубе, возникает сопротивление от трения её о стенки, а также о различные преграды. Это явление получило название гидравлическое сопротивление трубопровода. Его численное значение находится в прямой пропорциональной зависимости от скорости потока. Из предыдущего примера мы уже знаем, что на разных высотах давление воды различно, и эту особенность следует учитывать при расчёте внутреннего диаметра трубы, то есть её толщины. Упрощённая формула для вычисления данного параметра по заданной потере напора (давления) выглядит так:

Двн = КГСопр×Дл. тр./ПД×(Уд.вес×Ск/2g),

где: Двн. – внутренний диаметр трубопровода; КГСопр. – коэффициент гидравлического сопротивления; Дл.тр — длина трубопровода; ПД – заданная или допускаемая потеря давления между конечным и начальным участками магистрали; Уд.вес. – удельный вес воды — 1000 кг/ (9815 м/; Ск. – скорость потока м/сек.; g – 9,81 м/сек2. Всем известная константа — ускорение силы тяжести.

Потеря давления в арматуре и фасонных частях трубопровода с достаточной точностью определяется по потерям в прямой трубе эквивалентной длины и с таким же условным проходом.

Площади усеченных частей круга

А также полезно знать следующие геометрические элементы, связанные с кругами и окружностями:

Хорда — отрезок, соединяющий любые две точки окружности.

Сектор — часть круга, ограниченная дугой и двумя радиусами, соединяющими концы дуги с центром круга.

Сектор является частью круга, а его площадь относится к площади круга так же, как и длина окружности сектора к длине всей окружности. Поэтому площадь сектора равна площади круга, умноженной на отношение длинны окружности сектора к длине окружности всего круга.

Но площадь сектора можно вычислить и по более простой формуле. Она равна длине дуги сектора, умноженной на половину радиуса:

где S — площадь сектора, r — радиус круга.

Сегмент — это часть круга, ограниченная дугой и стягивающей её хордой.

Площадь сегмента можно найти по формулам:

где S — площадь сегмента, sinα — синус угла двух между радиусов до концов хорды, r — радиус круга.

Часто задаваемые вопросы о площади круга?

И конечно, стоит ответить на некоторые вопросы, которые возникают во время расчетов.

Какие есть ещё калькуляторы для круга у вас на сайте?

У нас есть разнообразные калькуляторы, в частности калькуляторы: длины окружности, диаметра и площади круга. Для последней калькулятор находится на данной странице.

Почему Пи равняется 3,1415926…, а не является «ровным» числом?

Число Пи – это отношение длины окружности к диаметру. После его вычисления математики выяснили, что оно является иррациональным числом: то есть его значение не может быть точно выражено в виде дроби m/n, где m — целое число, а n — натуральное. Следовательно, его десятичное представление никогда не заканчивается и не является периодическим. На июнь 2022 года известны первые 100 триллионов знаков числа «пи» после запятой. И получается, что именно с такой точностью можно рассчитать площадь круга. Если у квадрата и треугольника площадь точная, то у круга всегда приблизительная.

Кто впервые научился вычислять площадь круга?

Гиппократ Хиосский (не тот, в честь которого назвали клятву) первым сформулировал, что площадь круга пропорциональна квадрату его диаметра. Евдокс Книдский в IV веке до н. э. строго доказал это утверждение. А Архимед в III веке до н. э. нашёл число Пи и продемонстрировал, что оно чуть меньше, чем 3 и 1/7.

Похожие калькуляторы

Возможно вам пригодятся ещё несколько калькуляторов по данной теме:

• Калькулятор площади шара (сферы). Рассчитайте онлайн площадь поверхности шарообразного объекта (сферы).
• Площадь правильного шестиугольника: калькулятор. Рассчитайте площадь правильного (равностороннего) шестиугольника с помощью онлайн-калькулятора.
• Калькулятор числа «e». Посмотрите онлайн нужное число знаков после запятой в числе «e» (Эйлера или Непера).
• Площадь поверхности куба: калькулятор. Рассчитайте онлайн площадь поверхности куба по длине ребер, диагонали куба или диагоналям его сторон.
• Калькулятор масштабов. Переведите онлайн именованный масштаб на чертеже в реальный и наоборот.
• Калькулятор числа Пи. Узнайте, чему равно число Пи с точностью до нужного количества знаков после запятой.
• Калькулятор объема параллелепипеда. Рассчитайте онлайн объем любого параллелепипеда по длинам его ребер и не только.
• Калькулятор объема куба. Рассчитайте онлайн объем любого кубического предмета по длине стороны или диагоналям.
• Калькулятор объема бака. Посчитайте объем цилиндрического, прямоугольного или автомобильного бака по габаритам (по расходу и пройденному расстоянию).
• Калькулятор объема помещения. Посчитайте объем комнаты или любого помещения в кв.метра или литрах.

Монтаж накопительного бака

В районах, где отсутствует централизованное водоснабжение, для бытовых нужд привыкли брать воду из колодцев или скважин. Чтобы достать питьевую жидкость с глубины, необходимо использовать насос. Но каждый раз, когда нужна лишь одна кружка воды, включение помпы становиться нерентабельным.

Поэтому целесообразен монтаж накопительного бака на определенной высоте. По СНиП, а также Постановлению Правительства за №354 давление воды на выходе из крана минимально должно составлять 0,3 ат. А для этого достаточно поднять бак всего лишь на 3 метра. Для этого даже не нужно строить вышку. Достаточно воспользоваться чердачным помещением одноэтажного дома.

Один раз в определенное время бак наполняется с помощью насоса. Затем вода двигается по трубам самотеком, согласно гидростатическому закону Паскаля. И на выходе из крана будет создаваться достаточный напор, чтобы обеспечить все бытовые нужды.

Кроме проведения разводки от накопительного бака к умывальникам и туалету, необходимо выполнить еще одни обязательные действия. Независимо от того, теплый чердак или нет, нужно дополнительно хорошо изолировать емкость для жидкости. Это будет гарантией, что при усилении морозов зимой дом не останется без воды.

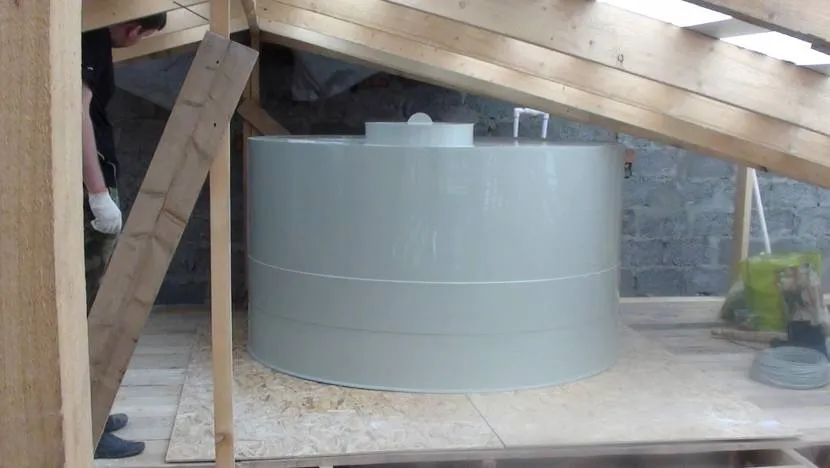

Водяной накопительный бак на чердаке Источник biiom.ru

Применение на практике

Примеры использования знаний свойств воды:

1. Подбирая насос для водоснабжения дома высотой 10 м, понимают, что напор должен быть минимум 1 атм.

2. Водонапорная башня снабжает водой дома ниже ее по высоте, напор в кране у потребителей обеспечен весом столба воды в баке.
3. Если в стенках бочки появились отверстия, то, чем ниже они расположены, тем более прочным должен быть материал для их заделки.
4. Замеряют дома напор холодной воды в кране манометром. Если он менее чем 0,3 атм (установлено санитарными нормами), есть основания для претензий к коммунальщикам.

Используя гидравлический пресс, можно получить большое усилие, при этом приложив малую силу. Примеры применения:

• выжимка масла из семян растений;
• спуск на воду со стапелей построенного судна;
• ковка и штамповка деталей;
• домкраты для подъема грузов.

Напор насоса

Материал из ТеплоВики — энциклопедия отоплении

Напор (H) насоса

— избыточное давление, создаваемое насосом. Напор измеряется в (м).

Напор, который должен обеспечить насос, есть сумма геодезической разности высот и потерь напора (= высота потерь) в трубопроводах и арматуре.

Следует учитывать, что при запуске, а затем при эксплуатации, насос меняет свой режим работы. Выбор мощности мотора насоса следует проводить из условий , что он в определенный период времени работает при максимальном нагрузке, например, при H geo max. Рассмотрим, как изменяется эта величина в зависимости от режима работы насоса.

Рассмотрим пример: напорный трубопровод проложен по переменной местности и имеет несколько вершин. При запуске, когда напорный трубопровод пустой, насос должен поднять воду с уровня NN (–1 м) на высоту NN1 (10 м), а после заполнения трубопровода NN1 – NN2 он должен поднять воду на высоту NN3 (11 м).

В начальный момент времени для заполнения всех участков трубопровода насос должен преодолевать высоту Hgeo max, равную:

Hgeo max = (NN1 – NN) + (NN3 – NN2)= + (11 м – 5 м)= 17 м Когда трубопровод NN – NN 3 заполнится стоками, геодезическая высота уменьшается:

Комментарии к расчету геодезических высот: Если воздух не удаляется из напорного трубопровода, тогда

геодезическая высота определяется как сумма высот всех восходящих трубопроводов(участок 1 + участок 3) , так как при этом тратится дополнительная энергия на сжатие воздуха в нисходящем участке(участок 2) . Поэтому требуется большая энергия для преодоления высотных точек.

При эксплуатации насоса без удаления воздуха из напорного трубопровода

: после того как воздух вытесняется из трубопровода, трубопровод наполняется полностью. Поэтому напор, который должен обеспечивать насос, определяется лишь геодезическим перепадом высот Hgeo между выходом/ передаточным резервом NNA и уровнем воды в шахте NN, при котором производится отключение насоса.

Если воздух удаляется из трубопровода, тогда при включении насоса

следует учитывать разность между уровнем воды в шахте (точка включения насоса) и самой высокой точкой Hgeo max.

При эксплуатации с удалением воздуха

: во время эксплуатации насос работает в том же режиме, что и “без удаления воздуха”.

Для правильного выбора насоса и мотора следует учитывать то, что они могут работать на разных ежимах. Это необходимо сделать, чтобы не допустить выхода насоса или мотора из строя и гарантировать их оптимальную работу.

Расход воды

Разберемся теперь с расходом воды. Он измеряется в литрах в час. Для того, чтобы из этой характеристики получить литры в минуту, нужно разделить число на 60. Пример. 6 000 литров в час составляет 100 литров в минуту или в 60 раз меньше. Расход воды должен зависеть от давления. Чем выше давление, тем больше скорость воды в трубах и тем больше воды проходит в отрезке трубы за единицу времени. То есть больше выливается с другой стороны. Однако тут не все так просто. Скорость зависит от сечения трубы и чем выше скорость и чем меньше сечение, тем большее сопротивление оказывает вода, двигаясь в трубах. Скорость, таким образом, не может возрастать бесконечно. Предположим, что мы сделали в нашей трубе крохотную дырочку. Мы в праве ожидать, что через эту крохотную дырочку вода будет вытекать с первой космической скоростью, но этого не происходит. Скорость воды, конечно вырастает, но не так сильно, как мы рассчитывали. Сказывается сопротивление воды. Таким образом, характеристики развиваемого насосом давления и расхода воды наитеснейшим образом связаны с конструкцией насоса, мощностью двигателя насоса, сечением впускного и выпускного патрубков, материала, из которого сделаны все части насоса и трубы и так далее. Это все я говорю к тому, что характеристики насоса, написанные на его шильдике, в общем случае являются приблизительными. Больше они вряд ли будут, а вот уменьшить их очень просто. Связь между давлением и расходом воды не пропорциональная. Сказывается обилие факторов, которые на эти характеристики действуют. В случае нашего погружного насоса чем глубже он погружен в скважину, тем меньше расход воды на поверхности. График, который связывает эти величины, обычно приводится в инструкции к насосу.

Сколько составляет на различных глубоководных участках?

Если какой-либо объект поместить в воду на один метр, то он будет испытывать на себе силу, равную 0,1 атм.

Предмет, погруженный на 2 м, уже станет испытывать прессинг величиной около 0,2.

С каждым последующим метром показатель будет возрастать на 0,1 атм. При 5 м значение равняется 0,5. При 10 оно будет уже равняться 1. Более точное число равняется 0,97 атмосферы.

На глубоководье водная толща становится сжатой. Ее плотность увеличивается. Уже на 100 м сила будет практически равняться 10. Более точное число составляет 9,7.

На глубинном участке в 1 км водная среда будет сдавливать находящиеся в ней объекты примерно со значением в 97 атм. Поскольку при 100 м величина равна 9,7, то на 1000 м она увеличивается в 10 раз.

Изменение показателя на разных глубоководных участках представлено в таблице.

Глубина, на которую объект погружается в воду, в метрах	Давление в атмосферах.
1	0,10
2	0,19
3	0,29
4	0,39
5	0,49
10	0,97
15	1,46
25	2,43
50	4,85
100	9,70
200	19,40
250	24,25
500	48,50
1000	97

При первых 10 метрах прирост невысокий и составляет 0,1 атмосферы. Дальше его показатель увеличивается.

Инстанции, отвечающие за водоснабжение

Перед тем, как обращаться в какие-либо инстанции по поводу плохого напора воды, необходимо убедиться в том, что причиной этого не является засор устройства известковыми или иными отложениями, неисправность оборудования и т. д.

Если же причина не в вышеперечисленном, то при несоблюдении норм давления подаваемой в МКД воды, можно обратиться в следующие организации:

• в управляющую компанию (УК), на балансе которой находится данный дом. УК, по определению, является посредником между поставщиком ресурсов жизнеобеспечения МКД и гражданином, являющимся собственником или нанимателем жилья в данном доме. Необходимо предпринять следующее:
• написать заявление в УК с описанием проблемы, с требованиями устранить нарушение норм подачи воды и произвести перерасчет стоимости оплаченных услуг по содержанию жилья,
• отнести жалобу в УК в 2 экземплярах, один – оставить в компании, другой, с пометкой о принятии заявления – забрать себе,
• ожидать устранения проблемы, УК обязаны рассмотреть жалобу не позже 1 месяца после ее принятия.

в управление городской администрации, если меры по поданной жалобе не были своевременно рассмотрены УК. При обращении в администрацию следует написать новое заявление и приложить к нему второй экземпляр жалобы, ранее направленной в УК.
