Настройка популярного роутера tp-link wr740n

Настраиваем PPTP

Необходимо зайти в «Тип подключения WAN». Здесь нас интересует пункт PPTP, если компания, услугами которой вы пользуетесь, предоставляет статический IP. В соответствующие места вписываем логин и пароль. Теперь нам понадобятся данные, которые предоставляет провайдер. Находим «Размер MTU» и прописываем 1450. Далее нам понадобится «Режим подключения». Здесь вы выбираете автоматический режим. Другие параметры настроек оставляем без изменений. Нажимаем «Сохранить». Настройки вступят в силу. Если ваша обслуживающая компания использует PPTP c динамическим IP, настраивать конфигурации нужно как для L2TP.

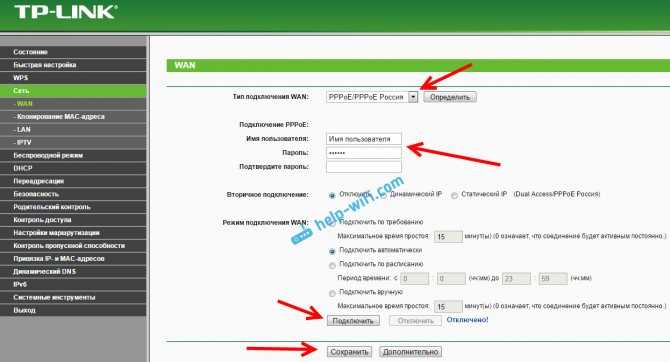

PPPoE — доступ к Интернету по пользователю и паролю

Если доступ к Интернет предоставляется по протоколу PPPoE после ввода имени пользователя и пароля, то выбираем PPPoE.

Вводим настройки:

• User Name: (Имя пользователя)
• Password: (Пароль)
• Confirm Password: (Подтверждаем пароль)
• и нажимаете Next

В поле SSID вводим название точки доступа для подключения по Wi-Fi.

В разделе Wireless Security выбираем тип шифрования WPA-PSK/WPA2-PSK

В поле PSK Password: вводим пароль для доступа к Wi-Fi точке доступа. Пароль должен быть не меньше 8-ми символов.

Следующее окно говорит о том, что вы успешно выполнили настройку.

Нажимаем кнопку Reboot и ждем перезагрузки роутера.

Обзор модели

WR740N — высокоскоростной маршрутизатор, основанный на технологии 802.11n. Он совместим со всеми гаджетами, которые поддерживают стандарты подключения IEEE 802.11b/g. Отличительная черта модели (если брать в расчет стандарты работы) — повышенная скорость передачи данных и увеличенный радиус покрытия Wi-Fi. Все это понадобится для комфортного просмотра потокового видео, IP-телефонии и онлайн-игр. В целом, TP-Link WR740N — высокоскоростной роутер по бюджетной цене.

Выглядит аппарат стандартно для устройств этой фирмы. Роутер имеет стильный пластиковый корпус с закругленными краями. Передняя часть слегка сужена, а панель индикаторов (черная полоска) отлично сочетается с общим белым цветом устройства.

В нижней части роутера расположены противоскользящие ножки, обеспечивающие ему устойчивость при установке. Там же есть специальные ушки — для тех, кто предпочитает располагать сетевой девайс в вертикальной плоскости, то есть на стене. Также на днище находятся вентиляционные отверстия, поэтому устанавливать роутер необходимо таким образом, чтобы обеспечивалась циркуляция воздушных потоков.

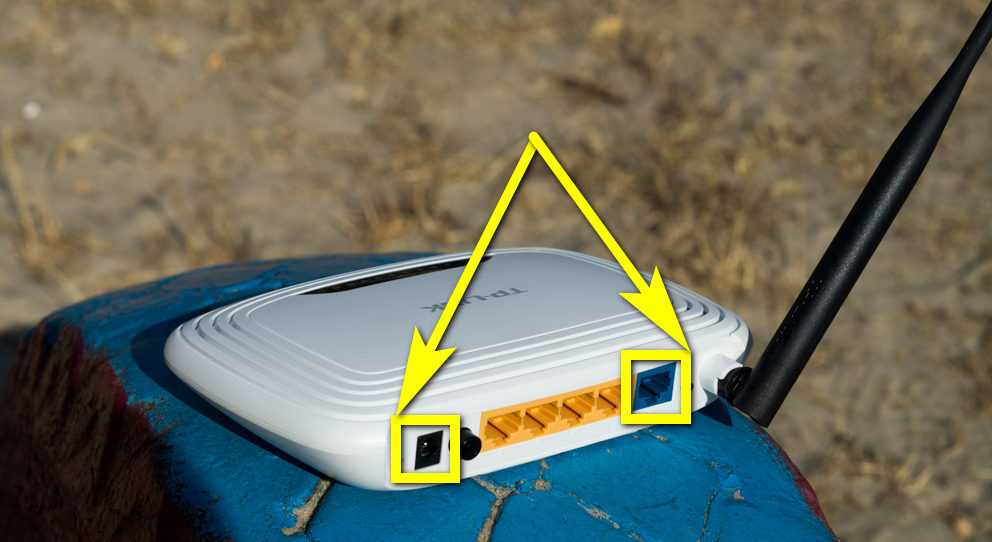

Все порты расположены с задней части корпуса — именно к ним подводятся провода от других сетевых устройств:

• Разъем WAN, предназначенный для подключения кабеля интернет-провайдера или модема, выделен синим цветом.
• LAN — желтые порты в количестве 4 штук, через которые присоединяется компьютер, ТВ-приставка, медиацентр и другие устройства.
• Рядом находится разъем POWER — в него вставляется шнур питания.
• Тут же расположилась кнопка ON/OFF — она позволяет включать и выключать роутер.
• Еще есть кнопка RESET, используемая для сброса настроек оборудования.
• Кнопка QSS (другое название WPS) — технология, позволяющая подключаться к роутеру без ввода защитной комбинации).

Индикаторы

Спереди корпуса есть вытянутый черный экранчик — здесь находятся индикаторы, по которым легко оценить состояние работы роутера и какие к нему подключены устройства. Каждый индикатор имеет несколько сценариев свечения. Чтобы научиться их считывать — смотрите таблицу ниже.

Если вкратце:

• PWR (Power) — если горит, значит на устройство подается питание.
• SYS — отсутствие индикации говорит о системном сбое.
• WLAN — работа беспроводной сети ВайФай.
• LAN (их 4, как и портов) — если индикатор горит, значит к разъему подключено устройство. Мигание говорит об обмене данными.
• WAN — индикатор интернет-подключения, работающий по аналогии с LAN. Если светит оранжевым цветом, значит Интернета нет или он не настроен.
• QSS (WPS) — показывает, подключен ли к маршрутизатору другой девайс по этой технологии.

Процесс обновления

Когда подготовительные процедуры будут заверены, можно переходить к обновлению прошивки. Сначала требуется войти в настройки роутера. Это можно сделать, указав в браузере один из следующих адресов:

1. 168.0.1.

Если ресурс по указанному адресу будет недоступен, укажите IP-адрес: 192.168.1.1. Затем откроется страница с формой для входа. Чтобы изменить настройки роутера, необходимо в поле логин и пароль указать «admin». В том случае, если данные были предварительно изменены, следует указать их.

Важно отметить, что во время обновления и подключения к устройству, доступ к интернету необязателен. После ввода логина и пароля откроется веб-страница маршрутизатора

Чтобы загрузить новую прошивку, следует перейти к разделу «Системные инструменты». В раскрывшемся списке, требуется перейти к пункту «Обновление встроенного ПО».

На следующем шаге, необходимо в поле «Файл» кликнуть по кнопке «Обзор». Затем следует указать папку, в которой находится прошивка для tp link tl wr740n

Важно отметить, что выбранный документ должен содержать расширение «bin». Когда файл будет выбран, вам останется только нажать на кнопку «Обновить»

Сразу после нажатия на кнопку начнется процесс перепрошивки, который может занять несколько минут. Во время обновления может пропадать связь с устройством, а также будет высвечиваться на экране монитора сообщение «Сетевой кабель не подключен». Не нужно ничего предпринимать. Как только обновление будет завершено, доступ к маршрутизатору снова появится.

Чтобы убедиться в том, что обновление установлено, необходимо подключиться к роутеру, а затем посмотреть текущую версию.

Выполняем настройку роутера TP-Link TL-WR740N

TP-Link TL-WR740N — бюджетная модель роутера от китайского производителя, популярная за счет соотношения доступной цены, качества и безотказности в работе. Маршрутизатор оптимален для домашнего применения, так как с легкостью выдерживает одновременное подключение 5 устройств. Правда, если все клиенты в один момент начнут что-то качать из Интернета, то он может и повиснуть, но это «лечится» перезагрузкой. Для небольших квартир этот ТП-Линк хорош, а вот в условиях частного дома, возможно, придется использовать повторитель или брать модель помощнее. В статье пойдет речь о том, как подключить, установить и настроить роутер фирмы TP-Link TL-WR740N. Сделать это несложно, особенно если учесть, что интерфейс сетевого устройства переведен на русский и, в принципе, интуитивно понятен.

Подключение маршрутизатора

Порядок подключения устройства:

1. Достать маршрутизатор ТП-Линк из коробки и установить антенну перпендикулярно плоскости прибора.
2. Тщательно изучить обратную сторону роутера. На ней находятся (слева направо): контакт для подключения блока питания, кнопка для сопряжения устройств по протоколу WPS, четыре разъёма LAN (например, для подсоединения стационарного компьютера — выделены жёлтым цветом) и один разъём WAN, выделенный синим, а правее — кнопка перезагрузки.
3. Подключить кабель, заведённый провайдером в квартиру, в разъём WAN и подсоединить блок питания, после чего вставить вилку в розетку.

Если планируется настройка маршрутизатора через стационарный компьютер, не имеющий адаптера, — соединить роутер с ним через любой свободный разъём LAN. Если пользователь работает с прибором с помощью ноутбука, делать это необязательно. Готово! Теперь остаётся установить маршрутизатор TP-Link TL-WR740N на устойчивой поверхности и приступить к настройкам параметров Wi-Fi.

Установка и подключение

И так, для начала давайте поставим сам аппарат вблизи интернетного провода

Не важно идёт он отдельно из подъезда или из DSL модем. В общем, провод, где гуляет интернет, нужно вставить в синий разъём. Отлично, вы просто молодцы

Теперь нам надо подумать, как можно к нему подключиться и настроить. Как вы, наверное, уже догадались – есть два способа:

Отлично, вы просто молодцы. Теперь нам надо подумать, как можно к нему подключиться и настроить. Как вы, наверное, уже догадались – есть два способа:

• По проводу – тогда нам понадобится, если у вас есть комп или ноут. Советую всё же использовать именно этот вариант подключения;
• По WiFi – тут всё легко. Можно использовать как телефон, планшет или ноутбук, если у вас нет провода или вам лень его искать.

Разберём оба способа коннекта. Но в первую очередь давайте запустим наш аппарат, для это включим передатчик в электросеть. Для этого есть специальный адаптер питания. Разъём для питания находится слева от сетевых портов.

По проводу

Запасной сетевой проводок, должен быть в коробке из-под аппарата. Поищите его там. Далее подключите роутер как на картинке снизу. При выборе жёлтого порта – выбирайте любой, какой нравится.

По WiFi

1. Включаем поиск беспроводной сети на любом доступном устройстве и пытаемся поймать сеть от этой нехитрой коробочки.
2. Переверните передатчик к верху пузом и посмотрите название сети, которую мы так судорожно ищем и пароль от неё.

1. PIN — это и будет ключ от сети. А в поле SSID будет название. Но оно обычно клонирует модель роутера.
2. Если вы не нашли такой сети, да и вообще она не отображается, то посмотрите на передние лампочки. Должен гореть индикатор WiFi сети.

1. Если он не горит, то найдите чёрную кнопку RESET/WPS и один раз нажмите на неё, пока не загорится этот индикатор.

Подключение маршрутизатора TP-link wr740n

Перед установкой маршрутизатора tp link wr740n, убедитесь, что компьютер подключен к Интернету. Затем произведите установку роутера, как описывает инструкция.

• Выключите компьютер, роутер и модем.
• Подключите компьютер к роутеру через порты LAN (показаны на рисунке).

порты LAN на задней стороне

Необходимо подключить модем к порту WAN маршрутизатора tp link wr740n, через кабель.

Порт WAN для подключения интернета

Подсоедините провод блока питания к гнезду на роутере, и вставьте адаптер в розетку.

Гнездо питания

Включите компьютер, модем и маршрутизатор.

Быстрая настройка

Первым делом откройте браузер и пропишите: http://tplinkwifi.net.

Адрес в строке браузера

Если подключение установлено, появится окно с авторизацией для входа в систему.

В полях Имя пользователя и Пароль напишите admin.

Окно авторизации

Нажмите Далее в вкладке Быстрая настройка.

Окно быстрой настройки

Укажите тип подключения, используемый вашим провайдером.

Варианты подключения

PPPoE

Наладка PPPoe

Наладить подключение PPPoE, поможет следующая инструкция.

1. В полях Имя пользователя и Пароль вбейте соответственно, данные предоставленные провайдером.
2. Выберите вариант вторичного подключения: Динамический или Статический IP.
3. Нажмите Далее. Откроется окно настроек Wi-Fi (рассмотрим далее).

L2TP

Поля управления L2TP

Чтобы подключить интернет по L2TP, заполните формы:

1. Укажите Имя и Пароль, полученные у провайдера.
2. Выберите Динамический или Статический IP.
3. Кликните Далее.

Если маска подсети, адрес, шлюз и DNS-серверы поставщик интернета вам не предоставил, можно установить маркер на Динамический IP. В этом случае нужно указать только доменное имя от вашего провайдера или IP VPN сервера. Если данные были предоставлены поставщиком интернета, выберите Статический IP и заполните необходимые формы.

PPTP

Чтобы настроить доступ через PPTP/PPTP Россия введите следующие параметры:

1. Впишите Имя пользователя и Пароль.
2. Выберите Динамический или Статический IP по аналогии с L2TP.
3. Кликните Далее.

Статический IP

Данные соединения Статического IP

При выборе Статического IP-адреса заполните:

• IP-адрес – Впишите значение, указанное вашим провайдером.
• Маска подсети – Как правило, значение маски — 255.255.255.0. Если нет, то поинтересуйтесь у вашего провайдера.
• Основной шлюз – Вбейте IP шлюза. Ваш поставщик услуг интернета должен предоставить его вам.
• Предпочитаемый DNS-сервер – Укажите DNS-сервер.
• Альтернативный DNS-сервер – Если провайдер предоставил вам адрес другого DNS-сервера, укажите его.

Далее можно будет поправить данные для Wi-Fi.

Быстрая настройка сети Wi-Fi

Данные Wi-Fi

1. Беспроводной режим – включить или выключить функцию.
2. Имя беспроводной сети – выберите название вашей wi-fi передачи.
3. Регион – выберите регион, будет использоваться wifi.
4. Канал — лучше оставить Авто.
5. Режим — на сегодняшний момент устройства выпускаются с поддержкой стандарта 11n, а 11b и 11g устарели. Лучшим вариантом будет оставить значение — 11bgn.
6. Ширина канала — оставляем не изменяя.
7. WPA-PSK/WPA2-PSK – Выбор WPA на основе предварительно указанной секретной фразы. В графу Пароль PSK – введите ключ для подключения к интернету. Обязательно запишите его. Отключить защиту – Если выключить эту функцию, то к wi-fi могут подключаться без ввода пароля.
8. Нажмите Далее.

На этом Быстрая настройка окончена. И пришло время подумать о безопасности!

Защита беспроводного режима

Настройки защиты беспроводной сети Wi-Fi

1. Выберите Беспроводной режим.
2. В подменю активируем Защита беспроводного режима.
3. WPA-Per­son­al/W­PA2-Per­son­al – Тип аутентификации WPA/WPA2 на основе совместно используемой защитной фразы. Версию и Шифрование стоит оставить — Автоматическая.
4. В поле Пароль укажите символы, защищающие вашу сеть.
5. Жмем кнопочку Сохранить.

Отключить защиту – Рекомендуем не использовать открытое соединение.

Вот и все! Не бойтесь пробовать и у вас все получиться. Вернуть заводские настройки можно всегда, нажав и удерживая кнопочку Reset, на задней панели устройства.

Подключение и настройка Wi-Fi и интернета на TP-Link TL-WR740N

TP-Link TL-WR740N — недорогой и надежный роутер, который предлагает возможность настроить беспроводное Wi-Fi соединение и подключиться к интернету. В этой статье мы рассмотрим процесс подключения и настройки Wi-Fi и интернета на TP-Link TL-WR740N.

Шаг 1: Подключение роутера к интернету

Первым шагом является подключение роутера к интернету. Для этого вам потребуется Ethernet-кабель, который нужно подключить к порту WAN на задней панели роутера и другому концу к вашему модему или поставщику интернет-услуг.

Шаг 2: Подключение устройств к Wi-Fi

После успешного подключения роутера к интернету, вы можете подключить свои устройства к Wi-Fi. Для этого найдите беспроводные настройки на вашем устройстве (например, на ноутбуке или смартфоне) и выберите сеть Wi-Fi с именем вашего роутера.

Шаг 3: Вход в настройки роутера

Чтобы настроить Wi-Fi и интернет на TP-Link TL-WR740N, вам необходимо войти в панель управления роутером. Откройте веб-браузер на подключенном устройстве и введите IP-адрес вашего роутера (по умолчанию 192.168.0.1) в адресной строке. Нажмите Enter и вы будете перенаправлены на страницу авторизации.

Шаг 4: Настройка Wi-Fi

После входа в настройки роутера найдите раздел Wi-Fi и перейдите к настройкам безопасности. Здесь вы сможете сменить имя сети (SSID) и установить пароль, чтобы обеспечить защищенное соединение.

Шаг 5: Настройка интернета

Для настройки интернета на TP-Link TL-WR740N найдите раздел настройки интернета или WAN. Введите данные, которые вам предоставил ваш поставщик интернета, такие как имя пользователя и пароль, и выберите тип подключения (например, PPPoE, DHCP или статический IP).

Шаг 6: Сохранение настроек и перезапуск роутера

После завершения настроек Wi-Fi и интернета, не забудьте сохранить изменения и перезагрузить роутер. Это позволит применить внесенные изменения и установить активное подключение к интернету.

Следуя этим шагам, вы сможете успешно настроить Wi-Fi и интернет на TP-Link TL-WR740N и наслаждаться быстрым и стабильным беспроводным подключением.

Режим повторителя

Настройка устройства в режиме репитера начинается с указания на главном маршрутизаторе статического канала для беспроводной сети. На роутерах ТП Линк это делается следующим образом:

1. Войдите в настройки роутера.
2. В меню слева выберите пункт «Беспроводной режим».
3. В окне справа в поле «Канал» выберите номер.
4. Сохраните настройки и закройте веб конфигуратор.

Теперь нужно настроить второй роутер в режиме повторителя.

Пошаговая инструкция:

1. Войдите в настройки и выберите пункт «Сеть», подпункт «LAN».
2. В окне справа смените IP-адрес. Для правильной настройки роутера в режиме ретранслятора оба устройства должны находиться в одной подсети. Если на главном установлен IP-адрес 192.168.1.1 или 192.168.0.1, то на втором пропишите такой же, но на одну цифру больше — 192.168.1.2 или 192.168.0.2 соответственно.
3. Далее в меню слева выберите «Беспроводной режим», справа укажите номер канала, такой же как на основном роутере.
4. Поставьте галочку в окне «Включить WDS», после чего нажмите на кнопку «Поиск».
5. В появившемся списке найдите сеть, сигнал которой требуется усилить, и нажмите на «Подключение».
6. Выберите тип ключа, укажите пароль от создаваемой беспроводной сети и сохраните настройки.
7. Перезагрузите роутер и снова зайдите в настройки по установленному адресу.
8. Выберите пункт «Состояние» в меню слева.
9. В окне справа проверьте строку «Состояние WDS». Если рядом надпись «Установлено», значит роутер уже подключился к основному маршрутизатору и может раздавать интернет.
10. Настройте защиту сети, поэтапно выполнив указанные на картинке действия.

Роутер в режиме ретранслятора настроен.

Быстрая настройка роутера Tp-link на русском языке

Быстрая настройка роутера Tp-link на русском языке, тип WAN-подключения — статический IP-адрес, сетевые настройки — выданы провайдером и настройка беспроводной сети.

1. Подключить роутер.

1. Кабель провайдера подключить к роутеру, нужно вставить в порт WAN или интернет.

2. Другой кабель (патчкорд) один конец вставить в компьютер, второй в роутер в любой LAN порт. Можно также если нет патчкорда подключить по Wi-Fi.

3. Кабель питания включить в розетку.

Подключение роутера Tp-link

2. Настройка подключения на компьютере и подключение к роутеру.

1. На компьютере в подключении по локальной сети нужно поставить точку получить IP-адрес автоматически и сохранить. Если подключаемся по Wi-Fi, то автоматические настройки должны стоять в беспроводном подключении.

2. Компьютер подключённый по кабелю автоматически подключается  к роутеру. Для подключения по Wi-Fi нужно найти беспроводную сеть роутера и нажать подключиться, роутер может запросить пароль, пароль находится на обратной стороне роутера pin 8 цифр, прописываем и подключаемся.

Смотрим IP-адрес, логин, пароль и PIN роутера Tp-link

3. Открываем браузер (Google Chrome/Opera/Firefox/Internet explorer).

1. В адресную строку (где прописывается адрес любой страницы) прописываем адрес роутера 192.168.0.1 или 192.168.1.1 (адрес находится на обратной стороне роутера).

2. Должно выскочить окно для авторизации, логин admin и пароль admin (пароль находится на обратной стороне роутера) прописываем и нажимаем Ок.

Заходим в настройки роутера Tp-link

4. Быстрая настройка роутера Tp-link

Выбираем вкладку «Быстрая настройка».

Быстрая настройка роутера Tp-link

Нажимаем кнопку «Далее».

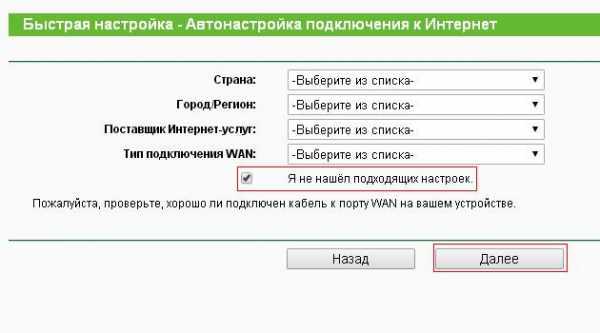

Ставим галочку «Я не нашёл подходящих настроек»

Этот пункт пропускаем

Нажимаем кнопку «Далее».

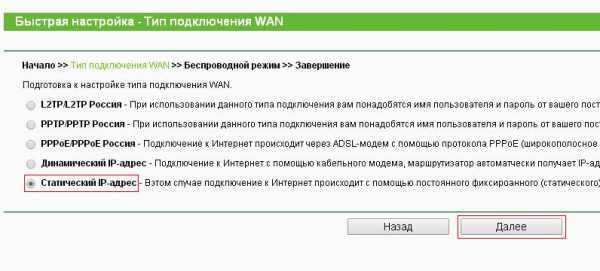

Ставим точку «Статический IP-адрес».

Выбираем тип подключения

Нажимаем кнопку «Далее»

Указываем:

IP-адрес: *.*.*.* (Выдается провайдером при подключении, пример 10.0.23.34)

Маска подсети: *.*.*.* (Выдается провайдером при подключении, пример 255.255.255.0)

Основной шлюз: *.*.*.* (Выдается провайдером при подключении, пример 10.0.23.1)

DNS — сервер: *.*.*.* (Выдается провайдером при подключении или можно прописать любой DNS, пример DNS гугла 8.8.8.8)

Прописываем сетевые настройки (в данный момент наш провайдер использует Статический IP-адрес)

Нажимаем кнопку «Далее».

Если у вашего провайдера нет привязки по MAC-адресу — ставим точку Нет, я не подключен к главному компьютеру (не клонировать MAC-адрес), если есть привязка — Да, я подключен к главному компьютеру (клонировать MAC-адрес) .

Клонирование MAC-адреса компьютера

Нажимаем кнопку «Далее».

Указываем Имя беспроводной сети на английском языке, ставим точку WPA-PSK/WPA2-PSK и указываем пароль  вашей беспроводной сети Пароль PSK (от 8 до 63 символов).

Настройка беспроводной сети

Нажимаем кнопку «Далее».

Завершение быстрой настройки

Нажимаем кнопку «Завершить».

на Ваш сайт.

Настройка имени вашей Wi-Fi сети

Для начала настройки Вай Фай нам нужно задать имя, которое будет отображаться в списке доступных вай фай соединений. Для этого нам нужно перейти во вкладку «
Беспроводной режим
» и выбрать пункт «
-Настройки беспроводного режима
». Здесь нам нужна графа «
Имя сети
» или «
SSID
»- пишем то имя ленинскими буквами и цифрами, которое вы бы хотели видеть при подключений к роутеру. Также, обязательно задаем страну в которой живем. Снизу под графой «
Регион
» написано зачем это нужно обязательно сделать. Затем жмем кнопку «
Сохранить
»

Предупреждение: Для тех, кто настраивает роутер по Wi-Fi, для начала настройте Ключ Безопасности, а затем измените имя сети. Это необходимо для того, чтобы не произошел конфликт настроек. Как это сделать опишу ниже.

TL-WR740N: настройка подключения к интернету (WAN)

Если хотите, то перед настройкой можете обновить прошивку роутера. У нас для этой модели есть отдельная инструкция: Прошивка роутера Tp-link TL-WR741ND и Tp-link TL-WR740N

1. Если для подключения к интернету нужно было запускать высокоскоростное подключение, то теперь оно не нужно. Его можно удалить. Это подключение будет устанавливать роутер, после настройки.

2. Если у вас на компьютере уже интернет работает через роутер, без запуска разных подключений, то скорее всего у вас провайдер использует технологию соединения Динамический IP, и вам не нужно настраивать подключение к интернету. Можете сразу переходить к настройке Wi-Fi сети (смотрите ниже).

Нам нужно зайти в панель управления.

Вход в настройки роутера TP-Link TL-WR740N

Если вы уже подключены к маршрутизатору, то просто откройте любой браузер, в адресной строке введите адрес 192.168.0.1 (на более старых версиях может быть 192.168.1.1), или https://tplinkwifi.net, и перейдите по нему. Введите имя пользователя и пароль. Если вы их не меняли, то это admin и admin. Ну а если меняли и забыли, то сделаем сброс настроек.

Возможно вам еще пригодится более подробная статья по входу в панель управлении Tp-Link, и совет по решению проблемы, когда не получается зайти в настройки.

Настройка PPPoE, L2TP, PPTP

Вы обязательно должны знать какой тип подключения использует ваш интернет-провайдер. И все необходимые данные для подключения: имя пользователя, пароль, IP (если нужно). Эту информацию можно уточнить у самого провайдера, или в документах, который вы получили при подключении.

Перейдите в настройках на вкладку Сеть – WAN. В меню Тип подключения WAN нам нужно выбрать тип подключения.

Если у вас Динамический IP, то выбираем его и сразу нажимаем на кнопку Сохранить. Там больше никаких параметров задавать не нужно. Разве что, если ваш провайдер делает привязку по MAC адресу (но это редко бывает). После этого интернет через маршрутизатор должен заработать.

А если у вас PPPoE, PPTP, или L2TP, то нужно будет задать необходимые параметры для подключения, которые выдал провайдер.

Если таким способом у вас не получилось настроить интернет, то перейдите на вкладку Быстрая настройка, и попробуйте настроить все с помощью пошаговой инструкции. Там можно просто выбрать страну, провайдера, и т. д. Возможно, так вам будет легче.

К настройке Wi-Fi переходите только тогда, когда интернет через роутер уже будет работать.

Установка и включение

Инструкция совсем не сложная, с ней справится даже начинающий пользователь:

1. Роутер устанавливают так, чтобы удобно было пользоваться. Это касается и раздачи сигнала, и подключения кабеля. Можно просто поставить устройство где либо, или можно повесить на стены.
2. При наличии съёмных антенн монтируем их.
3. Идёт подключение к питанию. Кнопка включения часто располагается на задней панели. Остаётся только посмотреть, горят ли индикаторы.
4. Требуется отдельно подключить канал интернета. Чаще всего речь о кабелях или модемах, всё зависит от конкретной ситуации. После этого должна загореться ещё одна лампочка, которая подтвердит, что подключение было успешным. Надо помнить, что для подключения проводов используют отдельные разъёмы с обозначением WAN. Они отличаются от других портов цветовыми обозначениями.
5. Иногда процедура идентификации требует больше времени, надо подождать хотя бы минуту. Только после этого переходят к вбиванию IP адреса роутера TP Link.

Заходим в роутер

1. Вот мы подключились к сети роутера. Но чтобы попасть в его нутро, так сказать в самое сердце интернет-центра, надо зайти вот на этот адрес http://tplinkwifi.net. Если не получается попробуйте ещё эти два IP адреса, уж они точно помогут: 192.168.1.1 или 192.168.0.1.

НЕ ЗАХОДИТ! Если вы не получается зайти, то скорее всего вы неправильно подключились к сети роутера. Попробуйте еще раз сбросить настройки аппарата, поплотнее воткнуть провод в разъёмы как компа, так и роутера, и попробуйте ещё раз.

2. И тут на страже проходимцев стоит система паролей, дабы никто лишний не прикоснулся к «прекрасному». В первое поле внимательно вписываем «admin» и тоже значение в поле с ключиком. На всякий случай данная информация также находится под корпусом на этикетке.

Быстрая настройка маршрутизатора ТП-Линк

Для начала подготовьте лист с настройками от вашего провайдера. Там должна быть информации о типе подключения: IP адрес, DNS, маска сети и т.д. Она может находиться как на отдельном листе, так и в самом договоре. Без этой информации настроить интернет невозможно!

1. При первом запуске вас должен поприветствовать мастер быстро настройки. Если этого не произошло, то в левом меню нажмите на «Быстрая настройка» (Quick Setup).
2. После этого нажимаем «Далее» (Next).

1. Теперь один очень важный момент, далее страницы настройки будет отличаться в зависимости от языка прошивки.

1. Если у вас стоит русский язык, то вам предложат ввести данные: Страна, Город/Регион, Поставщик Интернет-услуг, Тип подключения WAN. Если после выбора города и региона в списке поставщиков услуг интернета нет вашего – то просто нажмите на галочку «Я не нашёл подходящих настроек» и нажмите «Далее».
2. Теперь вы попадёте на страницу выбора подключения вашего провайдера. Если у вас английская версия, то прошлого шага не будет, и вы сразу попадёте сюда. Надо посмотреть в договор и выбрать соответствующий тип подключения, а потом нажать «Далее» (Next):
   1. ДинамическийIP-адрес(Dynamic IP (Most Common Cases))
   2. Статический IP-адрес (Static IP)
   3. PPPoE/PPPoE Россия(PPPoE/Russian PPPoE)
   4. L2TP/L2TP Россия(L2TP/Russian L2TP)
   5. PPTP/PPTP Россия(PPTP/Russian PPTP)

На некоторых прошивках есть «Автоопределение» (Auto-Detect), тогда маршрутизатор сам определит какой тип подключение у вас. Но не всегда он это делает правильно. Не будем доверяться глупой машине и укажем тип подключение сами. По каждому типу дальше будет приведена маленькая глава с пояснениями и переводом.

Динамический IP-адрес

1. Вас попросят указать, использует ли ваш провайдер привязку MAC-адресов:
   1. НЕТ, мне не нужно клонировать МАС-адрес.(No, I do NOT need to clone MAC address.)
   2. ДА, мне нужно клонировать МАС-адрес.(YES, I need to clone MAC address.).
2. Если в договоре ничего не сказано об этом то выбирайте первый вариант «НЕТ» или второй и тогда вписывайте этот адрес из договора. Только вписывайте внимательно, так как он имеет и буквы и цифры.

Статический IP-адрес

Тут просто надо внимательно вписывать с бумажки.:

• IP-адрес (IP Address);
• Маска подсети (Subnet Mask);
• Основной шлюз (Default Gateway);
• Предпочитаемый DNS-сервер (Primary DNS);
• Альтернативный DNS-сервер (Secondary DNS).

ДНС можно не вводить, если их нет. Но без них некоторые сайта, приложения на телефоне будут работать не корректно. Ещё раз проверьте правильность вводимых данных. Жмём «Далее» (Next).

PPPoE/PPoE через модем

Вводим имя пользователя и два раза ключ доступа от интернета. Всё предельно просто, вся информация находится там же в бумажке, выданной провайдером. Вторичное подключение пока отключите.

L2TP/L2TP и PPTP/PPTP

Также понадобится логин и пароль из договора. Но также нужно указать какой у вас IP адрес. Если у вас «Динамический IP» (Dynamic IP). То надо указать также «IP-адрес/имя сервера» (Server IP Address/Name). Выбрав «Статический IP» (Static IP) – надо будет ввести: ваш IP, маску, шлюз и ДНС.

Настройка беспроводного режима

После настройки типа подключения интернета, вам нужно настроить вашу беспроводную сеть Wi-Fi.

• Беспроводное вещание (Wireless Radio): «Включить» (Enable). Тут я думаю всё понятно. Но вы можете и выключить беспроводную сеть и её не будет. Особенно если вы в основном используйте проводное соединение.
• Имя беспроводной сети (Wireless Network Name): здесь впишите оригинальное имя сети, к которому вы будете подключаться. Оно будет отображаться в поиске.
• Регион (Region): Ставьте свою страну. Это нужно для того, чтобы роутер сам определял свободные каналы связи и не было прерываний.
• Режим (Mode): Оставьте bgn.
• Защита беспроводного режима (Wireless Security): убедитесь, чтобы был включен режим WPA-PSK/WPA2-PSK.
• Пароль беспроводной сети (PSK Password): вписываем сложный ключ с буквами и цифрами от вашей беспроводной сетки.
• Теперь жмём опять «Далее» (Next).

Теперь в конце вы увидите надпись «Настройка завершена!» или «Congratulations!». Жмём «Завершить» (Finish). После этого вы спокойно сможет пользоваться интернетом и вай-фаем, подключать туда устройства и выходить с них в интернет.

Если вы поменяли провайдера или он поменял тип подключения, сбились настройки интернета или возникло тугое желание перенастроить интернет. То это вполне реально сделать тут же слева в меню в специальном разделе: «Сеть» (Network) – «WAN».

Ну, а если кто-то взломает ваш пароль от роутера или вы заподозрите соседа алкоголике в использовании вашего домашнего интернет – то пароль можно изменить в разделе меню – «Беспроводной режим».

Ручная настройка подключения к интернету

Установить параметры маршрутизатора можно и «в ручную». Правда, это займет чуть больше времени и потребует определенных знаний.

Для начала разберем, как клонировать MAC-адрес и зачем это нужно. Некоторая часть провайдеров дает доступ к интернету только с одного MAC-адреса. К примеру, если вы перед покупкой маршрутизатора ранее подключали к интернету ПК, у провайдера наверняка осталась информация по этому устройству. Может быть такое, что он дает доступ к интернету только устройствам с заданным, первоначальным MAC-адресом. Именно поэтому иногда необходимо «клонировать» MAC-адрес на роутере, то есть, назначать MAC-адрес ПК, подключенного к нему.

Для этого перейдите в меню «Сеть», подменю «Клонирование MAC адреса».

Там у пользователя есть возможность клонировать MAC-адрес компьютера на роутер, восстановить стандартный MAC–адрес роутера или же прописать значение вручную. К слову, заводской MAC-адрес роутера также размещен на наклейке нижней части корпуса маршрутизатора.

Протокол PPTP

Для того, чтобы вручную указать параметры PPTP, пользователь должен проследовать по следующему пути: «Сеть» — «WAN».

Этот вариант подойдет для подключения с динамическим адресом, поэтому пользователь должен выбрать соответствующий пункт, как показано на скриншоте.

В «Тип подключения WAN» («WAN Connection Type») выбираем «PPTP/Russia PPTP», после чего будет необходимо заполнить следующие поля, которые указаны на скриншоте выше. Вся информация, которая необходима пользователю предоставляется провайдером, также ее можно найти в сети или узнать другим способом. Позвоните своему провайдеру и уточните данные, способ их получения.

Если у пользователя безлимитное соединение, в пункте «Connection Mode» или «Тип соединения» нужно выбрать «Подключатся автоматически» или «Connect Automatically». Если трафик ограничен – «Connect on Demand» или же «Подключение по требованию». По завершению всех действий жмем «Сохранить» или же «Save».

PPTP со статическим IP-адресом

Статический IP-адрес – дополнительная услуга, которую провайдер может предоставить своему клиенту, чаще всего за дополнительную плату.

Тип подключения устанавливаем «PPTP/Russia PPTP». Далее, делаем все тоже самое, что и в прошлом пункте, только в этот раз устанавливаем «Static IP» или же «Статический IP». Вводим все параметры, которые отображены на скриншоте. Все данные, которые необходимо ввести в ручную, нужно узнать у провайдера. Вероятно, они указаны в договоре о подключении сети интернет. По завершению ввода всей информации, нажмите «Сохранить» или «Save».

Подключение L2TP

Перейдите в пункт меню «Сеть» — «WAN», где в пункте «WAN Connection Type» устанавливаем «L2TP/Russia L2TP».

Этот вариант подойдет для подключения с динамическим адресом, поэтому пользователь должен выбрать соответствующий пункт, как показано на скриншоте.

Заполните все выделенные поля согласно данным, которые указаны в вашем контракте с провайдером. Если там таковых нет, обратитесь на горячую линию к своему поставщику интернета и узнайте интересующие подробности, после сохраните соответствующей клавишей.

L2TP со статическим IP-адресом

В «Сеть» — «WAN», в пункте «Подключение WAN» выбираем «L2TP/Russia L2TP». Далее, поставьте галочку напротив «Статический IP» или «Static IP», как показано на скриншоте.

Все выделенные поля подлежат заполнению. Информация, которая нужна пользователю, имеется у провайдера или в договоре с ним. После того, как все данные будут заполнены, нажмите «Сохранить» или «Save».

Протокол PPPoE

Все аналогично упомянутому выше, но выбираем «PPPoE/Россия PPPoE». Заполните поля, которые указаны на представленном скриншоте. Сохраните прогресс.

PPPoE со статическим IP

В «Сеть» — «WAN», в пункте «Тип подключения WAN» или «WAN Connection Type» выберите «PPPoE/Россия PPPoE». Заполните поля, которые указаны на представленном скриншоте.

Напротив поля «Вторичное подключение» необходимо поставить галочку у «Статический IP». Далее, введите информацию от провайдера в поля, которые только появились. Сохраните прогресс.

Кабель BigPond

Достаточно редко, но некоторые поставщики интернета используют кабель BigPond или же «Heart Beat Signal». Эту информацию нужно уточнять у провайдера. Если он действительно передает вам интернет по этому подключению, в пункте «WAN Connection Type» выберите «Кабель BigPond» или «BigPond Cable», или «Heart Beat Signal».

Далее, по предыдущим примерам вводите параметры, предоставленные провайдером, сохраняя все манипуляции.
